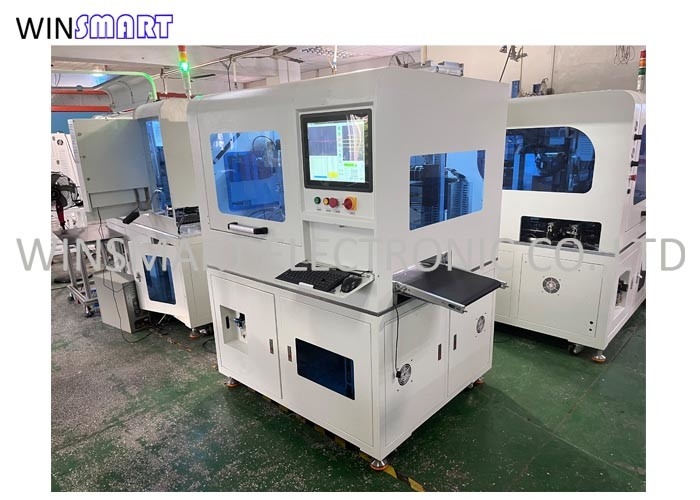

Çok fonksiyonlu PCB Depaneling Separator 2 V-Cut & Tab Boardlar için Spindles

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 takım
fiyat:	USD1-10000/set
Packaging Details:	Kontrplak Kasa
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

Garanti:

1 yıl

CCD Sistemi:

- Evet.

Çizgide

Maksimum Panel:

300x300mm (özelleştirilebilir)

bıçak ömrü:

100.000 Kez

Bıçak Malzemesi:

SKH51

kesme hassasiyeti:

±0,1 mm

kesme açısı:

Kesme uzunluğu:

özelleştirilebilir

Kesme Yöntemi:

V-Kesme ve Yönlendirme

Hız kesmek:

Yüksek hız

kesme kalınlığı:

0,2-3,2 mm

Kesme genişliği:

2-6mm

Gürültü seviyesi:

≤70dB

Güç kaynağı:

220V/50Hz

Ürün Adı:

PCB Depaneling Ayırıcı

Yetenek temini:

Ayda 200 set

Vurgulamak:

Çeşitli Tipi PCB Panelerinden Ayrıcı

2 Spindles PCB Depaneling Separator

Tab Board PCB Ayrıcı Makinesi

Product Description

Çok fonksiyonlu PCB Depaneling Separator, V kesimi ve Tab Board'lar için 2 Spindle

PCB Panelerinden Ayrıcı Açıklama:

Multi fonksiyonlu PCB Depaneling Separator with 2 Spindles, PCB'lerin, özellikle V kesimi ve sekme panellerinin ayrılması için tasarlanmış özel bir makinedir.Farklı PCB türlerini barındırmak için iki spindle vardırBu makine çok yönlüdür ve hem V kesimli levhalar hem de freze köprü levhaları için çok çeşitli PCB üretim süreçleri için uygundur.

Çok fonksiyonlu PCB Depaneling Separator 2 V-Cut & Tab Boardlar için Spindles 0

PCB panelleri ayırıcı fonksiyonları:

Çok fonksiyonlu PCB Depaneling Separator'un ana fonksiyonu, özellikle V kesimi ve sekme kartları olan PCB'leri ayırmaktır.

V kesimi ayrımı: Makine, PCB'lerin V kesimi ayrımını gerçekleştirmek için iğnelerden birini kullanır.Tahtalarda önceden belirlenmiş V kesimi çizgilerini takip eder ve stres veya hasara neden olmadan onları doğru bir şekilde ayırır.
Tab Board Ayrımcılığı: Makine, diğer iğneyi kullanarak tab boardlarını ayırır.
Özelleştirilebilirlik: Makine, belirli PCB tasarımlarına ve gereksinimlerine göre özelleştirmeyi sağlar. Farklı tahta boyutlarına, şekillere ve kalınlıklara uyum sağlamak için kolayca ayarlanabilir.

PCB Panelerinden Ayrılatıcı Özellikleri:

Çift Spindle: İki spindle dahil edilmesi, makinenin hem V kesimi hem de tab panellerini işleme almasını sağlar ve PCB dekantasyon süreçlerinde çok yönlülük ve verimlilik sunar.
Kesin Ayrım: Makine, PCB'lerin kesin ayrımını sağlar, panellerin bütünlüğünü korur ve bileşenlere yapılan stres veya hasarı en aza indirir.
Düzenlenebilir parametreler: Makine kesme hızı, iğne basıncı ve besleme hızı gibi ayarlanabilir parametreler sunar.Farklı PCB malzemelerinde ve kalınlıklarında optimum kesim performansını sağlar.
Özelleştirilebilir kesim yolları: Makine, çeşitli şekiller ve boyutlara sahip PCB tasarım gereksinimlerine göre belirli kesim yollarını takip etmek için programlanabilir.
Taşıyıcı sistemi: Makine, PCB'lerin ayrılma sürecinde sorunsuz hareketini kolaylaştırmak için bir taşıyıcı sistemi içerir, verimliliği ve verimliliği artırır.

PCB Panelerinden Ayrılık Ayrılatıcısı:

Ürün	SMTID3
Çalışma alanı	250x200mm, 0-80mm ((Z)
CCD	540
Döner	Çin markası
Makara çubuğu, rehber ray, modül	Çin markası
Servo motor	Panasonic
Elektrostatik eliminatör	ADK-801ADK-801
PC	Endüstriyel sınıf
Hareket kontrol kartı	PI9074
monitör	17 inç.
İşletim sistemi	Windows 10
Döner hızı	40000RPM
XYZ sürüş hızı	XY.800mm/s, Z.300mm/s
Kesme hızı	0-80mm/s
Kesme doğruluğu	±0,05 mm
Toplam güç	5KW
Çalışma platformu	Döner tepsiler iki yönde kesebilir
Döner soğutma sistemi	Hava soğutması
Elektrikli süpürge gücü	3.5kw 380V,3 fazlı ((özlü üst ve alt vakum temizliği)
Hava basıncı	0.5-0.7MPa
Gürültü kontrolü	< 80 dB
Güvenlik aygıtı	Güvenlik kapısı ve sensörü
Çalışma modu	İç hat
PCB yükleme	Düzenlenebilir besleme taşıyıcı
Otomatik arıza tespiti ve bakım modu	Kendini teşhis fonksiyonu, gerçek zamanlı hata bilgileri görüntüleme ve sorun giderme için her IO bağlantı noktasının durumunu sezgisel olarak sorgulamak
Teknik destek ve eğitim	Ekipmanın çalıştırılması, programlama, donanım bakımı ve eğitim hizmetleri sunulması
Görme sistemi	CCD görsel konumlandırma düzeltme sistemi
Düzenlenebilir yükseklik	50-70 mm
Uyarı ışığı	Üç renkli lamba
Çalışma alanı koruyucu kapağı	Alt şekilli kapının kör koruma modu
Boyut	1000(L) x1010(W) x1860(H) mm
Ağırlık	Yaklaşık 1000 kilo.

PCB panelleri ayırıcı çalışma prensibi:
Multi fonksiyonlu 2 Spindle'li PCB Panel Ayrıcı, işlenen özel PCB türüne göre çalışır:

V kesimi Ayrım: makine, PCB'deki önceden tanımlanmış V kesimi çizgilerini takip etmek için iğnelerden birini kullanır. iğne kontrol edilen basınç uyguluyor ve V kesimi yolu boyunca hareket ediyor,Stres veya hasara neden olmadan doğru ayrımı sağlamak.
Tab Board Separation: makine, tek tek levhaları birbirine bağlayan levhaları çıkarmak için diğer iğneyi kullanır.her bir PCB'nin bütünlüğünü korurken sekmeleri ayırmak.

PCB Panelerinden Ayrılma Ayrıştırıcı Konfigurasyon Listesi:

1. Inline PCB önlenme ayırıcı x 1 birim

2. elektrikli süpürge x 1 birim

3. 5 adet testere bıçağı

4. Routing bitleri x 50 adet

5. Kullanım kılavuzu x 1 pc

6Operasyon ve kurulum videosu.
