Ürün ayrıntıları:
|
Renk: | Beyaz | PCB Malzemesi: | sert pcb |
---|---|---|---|
PCB Kalınlığı: | 0,8-3,0 mm | Avantaj: | Tam Otomatik |
Kesme hassasiyeti: | ±0,05 mm | Maksimum PCB boyutu: | 300x340mm |
Uygulama: | Freze Eklemleri PCB Ayırma | Ürün Adı: | Inline PCB Depaneling Yönlendiricisi |
Vurgulamak: | Satır içi PCB Depaneling Yönlendirici Makinesi,Alt Kesme PCB Depaneling Kesici,Sert PCB Depaneling Yönlendirici Makinesi |

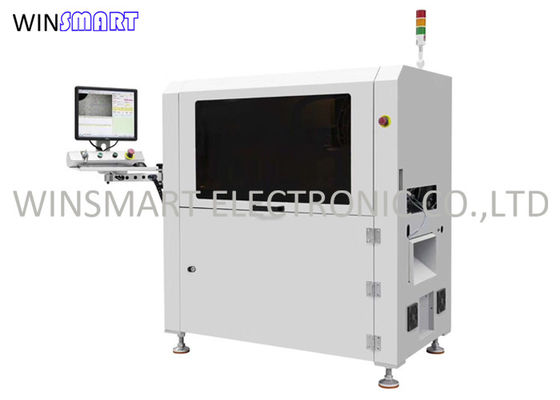

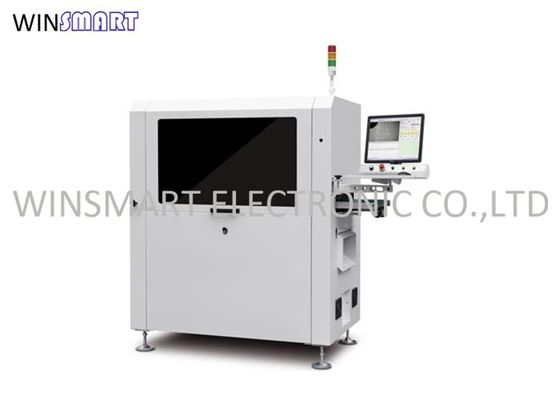

Otomotiv Elektronik için Tam Otomatik Inline PCB Depaneling Router Makinesi
Inline PCB Depaneling Router Özellikleri:
1Yüksek hacimli üretim için tam otomatik.
2. PC ve CCD görme sistemi kesin kesim için.
3Kompensasyon ve toz toplama ile programlama.
4PCB yüzeyini ve atölyesini temizlemek için alt kesme ve elektrikli süpürge sistemi.
5Farklı ürün türleri için esnek, özel yapılmış model mevcuttur.
Inline PCB Depaneling Router Spesifikasyonu:
Model Numarası | SMTIR811 |
Makine Boyutu | 1500 ((L) x850 ((W) x1600 ((H) mm |
Makine ağırlığı | Yaklaşık 800 kg. |
En fazla PCB boyutu | 260x340mm (standart) |
PCB kalınlığı | 0.4-6mm |
Transmisyon Yüksekliği | 900±50 mm |
İletişim Yönü | Sol -> Sağ |
Taşıma Hızı | 1500mm/s |
Besleme Modu | Bölüm tipi nakliye rehber rayı |
Ray genişliği ayarlama | Kılavuz |
İletişim sinyali | SMEMA |
PCB konumlandırması | Ayarların konumlandırılması |
Seçim Sistemi | Vakum |
Kırma Döviz | SycoTec 60000rpm/min (standart) |
Soğutma Tipi | Kendini soğutan |
Otomatik Araç Değişimi | İsteğe bağlı |
Bıçakları kırın | - Evet. |
Kesim Doğruluğu | ±0,01mm |
Routing Bit | 0.8-3.0 Dia, sağ rotasyon |
Tekrarlama Doğruluğu | ±0,02 mm |
Hareket hızını koordine et | 1000mm/s |
İndirme Modu | ESD kemeri |
Atık toplama yolu | Atık Dolap Toplama |
Prosedür Programlaması | Gerber Çizim İçe Aktarma/Değiştirme Programı |
Havalandırma | 5-8 kg/cm2 |
Güç kaynağı | AC380V, 50/60Hz, 3KW |
Inline PCB Depaneling Router Ayrıntıları:
Inline PCB Router Avantajları:
1. Inline Operasyon: Makine, sürekli ve otomatik PCB düzenlemesini sağlayan üretim hattına entegrasyon için tasarlanmıştır.Bu, otomotiv elektroniği üretiminde sorunsuz bir iş akışı ve verimli üretim süreçlerini sağlar.
2Alt kesme yeteneği: Makine, PCB'leri alt taraftan doğru bir şekilde kesen ve ayıran özel bir alt kesme yönlendiricisi ile donatılmıştır.Bu PCB'nin istenmeyen bölümlerinin kesin bir şekilde çıkarılmasını sağlar, örneğin ayrılabilir sekmeler veya paneli kenarlar.
3. Tam otomatik çalışma: Makine, manuel müdahale gereksinimini en aza indirerek tamamen otomatik çalışma sunar. Aynı anda birden fazla PCB'yi işleyebilir,Üretim verimliliğini ve üretim kapasitesini artırmak.
4. Kesim ve hassasiyet: Gelişmiş kesim teknolojisi ile, makine alt kesimde yüksek hassasiyet ve hassasiyeti sağlar.ve devrelerin ve bileşenlerin bütünlüğünü korur.
5Özelleştirilebilir Kesme Parametreleri: Makine, kesme derinliği, hızı ve araç konumlandırması gibi kesme parametrelerinin özelleştirilmesine izin verir.Bu esneklik, operatörlerin makineyi belirli PCB tasarımlarına uyarlamalarını ve en iyi kesim sonuçlarına ulaşmalarını sağlar.
6. Taşıyıcı Sistemi: Makine, PCB'leri kesim süreci boyunca taşıyan bir taşıyıcı sistemi ile donatılmıştır. Bu, PCB'lerin pürüzsüz ve tutarlı hareketini sağlar,hasar riskini azaltmak ve üretim verimliliğini korumak.
7Görme Sistemi: Bazı makineler, kesme işlemi sırasında PCB'lerin kesin hizalandırılması ve konumlandırılması için bir görme sistemini içerebilir.Bu önceden tanımlanmış kesim yolu boyunca kesin kesimi sağlar, genel kaliteyi ve verimi iyileştirir.
8. Güvenlik özellikleri: Güvenlik özellikleri, operatör güvenliğini sağlamak için makinenin tasarımına entegre edilmiştir. Bunlar koruyucu kabuklar, acil durma düğmeleri ve güvenlik kilitleri içerebilir.
Inline PCB Depaneling Router Sık Sorulan Sorular:
1.A: Yönlendirme bitinin ömrü nedir?
S: 150-300 metre.
2.A: Bu model alüminyum PCB kartlarını kesebilir mi?
S: Evet, olabilir.
3.A: PCB konumlandırması ne olacak?
S: Konumlandırma için özel bir alet kullanın.
4.A: Inline PCB yönlendiricisi için spindle nedir?
S:Almanya SycoTec 4025.
5A: Nasıl paketlenecek?
S: Router ve temizleyici, vakumdan sonra ayrı ahşap bir kasaya paketlenir.
6.A:Sitede kurulum ve eğitim var mı?
S:Evet, mevcut.
7Teslimat şartlarınız nedir?
S: Ex-work, FOB, CIF, DDU, DDP vb. kabul ediyoruz.
Hizmetimiz:
1Hayat boyu teknik destek ve 2 yıllık garanti.
2Herhangi bir kalite sorunu durumunda ücretsiz değiştirme veya geri ödeme yapılacaktır.
3. 12 saat içinde hızlı yanıt / geri bildirim
4Yurtdışında kurulum ve eğitim yapmak için mühendisler gönderilebilir.
5Taşıma sırasında hasarı önlemek için sağlam ambalaj.
