Ürün ayrıntıları:
|
renk: | Beyaz | PCB Malzemesi: | FR4, Alüminyum |
---|---|---|---|
Pcb kalınlığı: | 0.8-3.0mm | Uygulama: | Sekme PCBA paneli |
kesim hassasiyeti: | ± 0.05mm | Maksimum PCB Boyutu: | 280x320 mm |
özellik: | En iyi kesim | Elektrikli süpürge: | 3HP / 2.2KW |
Yönlendirme biti: | Çap 0,8-2,5 mm | Kullanım kılavuzu: | 1 bilgisayar |
Garanti: | 2 yıl | Yerinde Kurulum: | Evet |
Ürün adı: | PCB Depaneling Yönlendirici | ||
Vurgulamak: | PCB Depaneling Ekipmanı,Pcb Board Cutter,Yarı Otomatik Pcb Depaneling Ekipmanı |

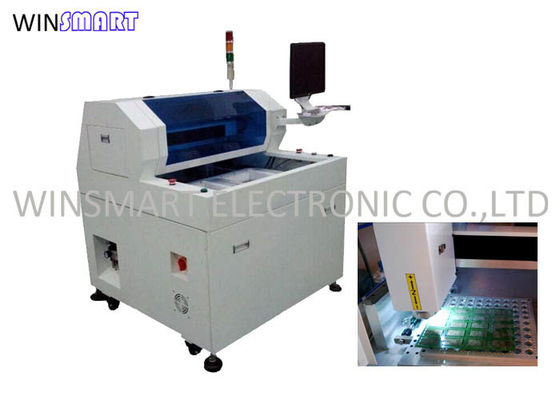

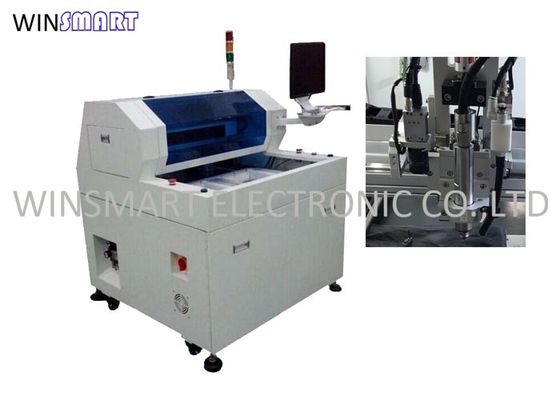

Hassas Ayırma İçin Yarı Otomatik PCB Depaneling Yönlendirici Makinesi CNC PCB Kesme Makinesi
PCB Depaneling Router Uygulaması:
Otomotiv endüstrisinde, LED endüstrisinde, Güç kaynağı endüstrisinde, cep telefonu endüstrisinde, bilgisayar endüstrisinde, ev aletlerinde vb.,
PCB Depaneling Router Özellikleri:
I. Donanım | |
İŞ MİLİ | Sabah Yıldızı mili (isteğe bağlı) |
CCD | Sony 520 serisi endüstriyel kameralar |
LENS | Computar EX2C |
Vida | TBI Hassas taşlamalı vidalı mil ithalatı |
Kılavuz | HIWIN genişleyen İthal doğrusal kılavuz rayı |
MOTOR | JiaBao LCF Serisi |
G / Ç KONTRONL KARTI | HFC PCI-9074 |
SÜRÜCÜ KONTRONL KARTI | HFC PCI-9074 |
G / Ç KARTI | PCI-9074-64pcs / -38pcs |
Statik temizleme | STATIC-ST401A Serisi |
Bilgisayar | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
Makine arayüzü | AOC LCD17 ", Logitech fare |
2. yazılım | |
Kontrol sistemi | Windows XP Professional (Service3, v.3244) |
GUI Operasyonu | İngilizce Windows XP |
Program düzenleme | Çizgide |
Görüş sistemi | CCD AOTU ofseti |
Kontrol sistemi | F 1.2.88 versiyonu |
PCB Depaneling Yönlendirici Parametreleri:
Genel | |
Boyutlar (G * D * Y) | 1220 mm * 1380 mm * 1240 mm |
Ağırlık | 450kg |
Yükseklik ofseti | 60 ~ 110 mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Tekrarlanabilirliği konumlandırma | 0,001 mm |
Eksen çalışma alanı (maks.) | 650 mm * 560 mm * 50 mm |
İş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme / boşaltma | Manuel |
PCB boyutu (maks.) | 280 * 320 mm |
PCB kalın (maks.) | 3,5 mm |
Fikstürle bağlama | |
Sertlik fikstürle bağlama | Özel yapım fikstür |
Fikstürle sabitleme | makine |
Mil Motoru | |
Güç | 150 W |
Mil | 60000rpm / dak |
Koru | kendinden / rüzgar soğutmalı |
Kesiciyi değiştir | Uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 80 mm / sn |
Sürüş hızı (maks.) | 2500 mm / saniye |
Kesim hassasiyeti | 0,01 mm |
Vakum sistemi | |
Vakum gücü | 3,5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 4-6kg / cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, sirkülasyon, U eğrisi |
Program saklama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
Gösterge | Iindicator Makine durumu |
araç kontrolü | Otomatik algılama aracı ömrü, zaman testinin kullanımı |
Motor koruma | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip |
motor aşırı yükleme kontrolü | Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
III.Doğruluk | |
Eksen hassasiyeti | 0,001 mm |
Kesim hassasiyeti | 0.1 mm |
IV.Emniyet | |
Çalışma alanı koruyun | Dört mühürlü koruma ile |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
Acil durdurma düğmesi |
PCB Depaneling Router Özellikleri:
1. 1.X10 yakınlaştırmalı görüntü programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.
2. İki kayar tabla, daha iyi üretkenlik için yapışma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.
3. OTOMATİK İŞARET ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
4. 120M kesme işlemini bitirdiğinde operatöre yönlendirme bitlerini değiştirmesini hatırlatmak için yönlendirme bit ömrü kontrolü ve alarm sistemi vardır.Ve ilk 2mm freze ucu ilk frezeleme noktasını keser, orta 2mm ikinci freze noktasını keser, son 2mm ise ömrünü uzatmak için üçüncü frezeleme noktasını keser.
PCB Depaneling Router Diğer Modeller:
PCB Yönlendirici SSS:
1.A: Yönlendirme bitinin yaşam süresi nedir?
S: 150-300 metre.
2.A: Bu model Alüminyum PCB kartlarını kesebilir mi?
S: Evet, yapabilir.
3. A: PCB konumlandırma ne olacak?
S: Konumlandırma için özelleştirilmiş jig kullanın.
4.A: Satır içi PCB yönlendirici için iş mili nedir?
S: Almanya SycoTec 4025.
5.A: Nasıl paketlenir?
S: Yönlendirici ve temizleyici, vakumdan sonra ayrılmış tahta kasaya paketlenir.
6.A: Yerinde kurulum ve eğitim mevcut mu.
S: Evet, mevcut.
7. A: Teslimat şartlarınız nedir?
S: Eski iş, FOB, CIF, DDU, DDP vb. Kabul ediyoruz.
Servisimiz:
1. Ömür boyu teknik destek ve 2 yıl garanti.
2. Herhangi bir kalite problemi durumunda ücretsiz değiştirme veya para iadesi yapılacaktır.
3. 12 saat içinde hızlı yanıt / geri bildirim
4. Mühendisler, denizaşırı kurulum ve eğitim için gönderilmeye hazırdır.
5. Nakliye sırasında oluşabilecek hasarı önlemek için katı ambalaj.
