Ürün ayrıntıları:
|
Elektrikli süpürge: | Üst veya alt | Uygulama: | PCBA kesimi |
---|---|---|---|
Pcb kalınlığı: | 0.8-3.0mm | Yönlendirme biti: | Çap 0.8-3.0mm |
kesim hassasiyeti: | ± 0.05mm | Kesme Yolu: | En iyi kesim |
Yeni: | Evet | Ürün adı: | PCB Yönlendirici Depanel |
Vurgulamak: | Rüzgar Soğutma PCB Depaneling Yönlendirici Makinesi,İki Tablalı PCB Depaneling Yönlendirici Makinesi,Yalnız PCB Depaneling Kesici Standı |
Yalnız Stand PCB Router Depanel Makinesi İki Tablalı PCBA Depanelization
Yüksek hassasiyetli şaft sistemine sahip PCB yönlendirici depanel, PCB baskılı devre kartını kesmek veya ayırmak için hızlı hareket edebilir, yüksek doğruluğu korurken üretkenliği artırabilir.
İmalat Makinaları Elektronik Ürünler Makine endüstrisinde yaygın olarak kullanılmaktadır.Müşterilerimize her zaman profesyonel tutuma dayalı makul ve verimli tek elden çözümler sunuyoruz.
Yalnız Stand PCB Router Parametreleri:
I. Donanım | |
İŞ MİLİ | SycoTec (KAVO) 4025HY |
CCD | Sony 520 serisi endüstriyel kameralar |
LENS | Bilgisayar EX2C |
Vida | TBI Hassas taşlamalı vidalı mil ithalatı |
Kılavuz | HIWIN genişleyen İthal doğrusal kılavuz rayı |
MOTOR | Panasonic |
G / Ç KONTRONL KARTI | HFC PCI-9074 |
SÜRÜCÜ KONTRONL KARTI | HFC PCI-9074 |
G / Ç KARTI | PCI-9074-64pcs / -38pcs |
Statik temizleme | STATIC-ST401A Serisi |
Bilgisayar | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
Makine arayüzü | AOC LCD17 ", Logitech fare |
2. yazılım | |
Kontrol sistemi | Windows XP Professional (Service3, v.3244) |
GUI Operasyonu | İngilizce Windows XP |
Program düzenleme | Çizgide |
Görüş sistemi | CCD AOTU ofseti |
Kontrol sistemi | F 1.2.88 versiyonu |
Yalnız Stand PCB Router Spesifikasyonu:
Genel | |
Boyutlar (G * D * Y) | 1250 mm * 1650 mm * 1450 mm |
Ağırlık | 750kg |
Yükseklik ofseti | 60 ~ 110 mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Tekrarlanabilirliği konumlandırma | 0,001 mm |
Eksen çalışma alanı (maks.) | 650 mm * 560 mm * 50 mm |
İş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme / boşaltma | Manuel |
PCB boyutu (maks.) | 320 * 320 mm |
PCB kalın (maks.) | 5 mm |
Fikstürle bağlama | |
Sertlik fikstürle bağlama | Özel yapım fikstür |
Fikstürle sabitleme | makine |
Mil Motoru | |
Güç | 150 W |
Mil | 60000rpm / dak |
Koru | kendinden / rüzgar soğutmalı |
Kesiciyi değiştir | Uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 80 mm / sn |
Sürüş hızı (maks.) | 2500 mm / saniye |
Kesim hassasiyeti | 0,01 mm |
Vakum sistemi | |
Vakum gücü | 3,5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 4-6kg / cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, sirkülasyon, U eğrisi |
Program saklama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
Gösterge | Iindicator Makine durumu |
araç kontrolü | Otomatik algılama aracı ömrü, zaman testinin kullanımı |
Motor koruma | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip |
motor aşırı yükleme kontrolü | Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
III.Doğruluk | |
Eksen hassasiyeti | 0,001 mm |
Kesim hassasiyeti | 0.1 mm |
IV.Emniyet | |
Çalışma alanı koruyun | Dört mühürlü koruma ile |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
Acil durdurma düğmesi |

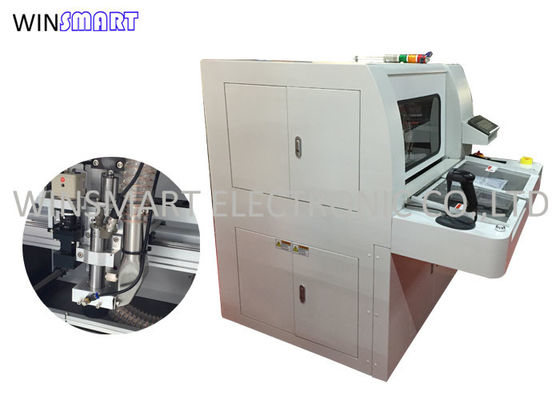

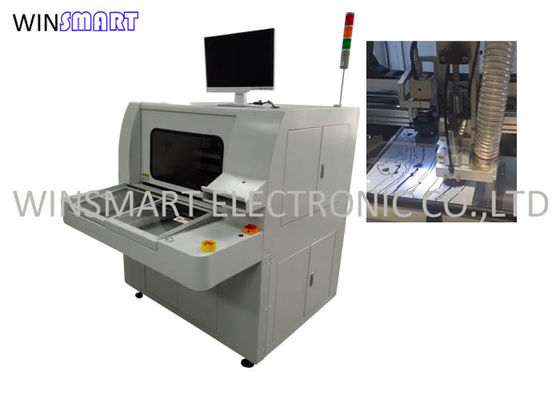

Tek Başına PCB Router Fotoğrafı Standı:
Tek Başına PCB Router Standı İçerir:
Vakum temizleyici x 1 adet
SycoTec mili x 1 adet
Yönlendirme biti x 10 adet
Kullanım kılavuzu x 1 adet
Operasyon videoları
Tek Başına PCB Router Nakliye Yolları Standı
FedEx / DHL / UPS / TNT Ekspres
Okyanus
Hava
Demiryolu
Kamyon
