Ürün ayrıntıları:
|
Belge Formatı: | DXF, GBR | Doğrusal Çizgi: | 20uM |
---|---|---|---|
Tarama Aralığı: | 40x40 mm | Fikstür: | Özelleştirilmiş |
Çalışma Sıcaklığı.: | 25 ° C | ad: | Lazer pcb depaneling |
Vurgulamak: | CCD Kamera lazer PCB depanelizasyon makinesi,Microvia Sondaj PCB Lazer Depanelizer,CCD Kamera PCB Lazer Depanelizer |

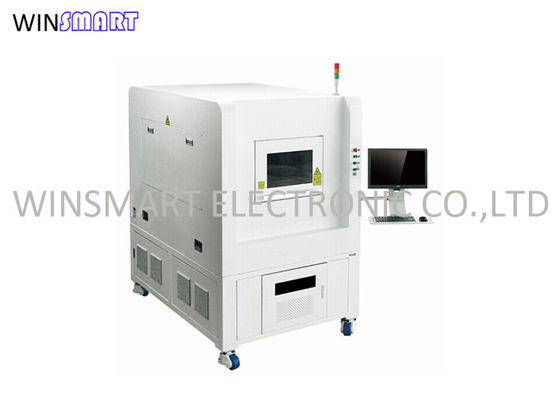

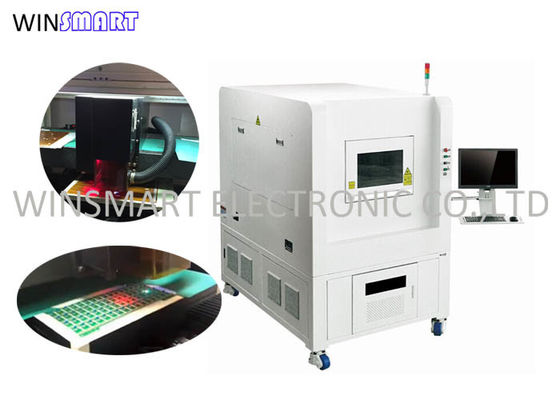

CCD Kamera PCB Lazer Depaneling Makinesi PCB Lazer Depanelizer
Tipik UV Lazer Uygulamaları:
1. Esnek ve sert PCB'lerin depanelenmesi
2. Kapak tabakası kesme
3. Pişmiş ve pişmemiş seramiklerin kesilmesi
4. Microvia sondajı
5. Sıyırma (örtü tabakasının kaldırılması)
6. Cep oluşturma
Lazer Teknolojisinin Avantajları:
Geleneksel araçlarla karşılaştırıldığında, lazer işleme bir dizi cazip avantaj sunar.
1. Lazer işlemi tamamen yazılım kontrollüdür.İşleme parametreleri ve lazer yolları uyarlanarak, değişen malzemeler veya kesme konturları kolayca hesaba katılır.Ayrıca, bir üretim değişikliği sırasında yeniden takım değiştirme zamanlarını hesaba katmaya gerek yoktur.
2. Kayda değer mekanik veya termal stres oluşmaz.Ablasyon ürünleri, doğrudan kesme kanalında emilerek çıkarılır.Hassas alt tabakalar bile bu şekilde hassas bir şekilde işlenebilir.
3. Lazer ışını, kesme kanalı olarak yalnızca birkaç µm gerektirir.Böylece bir panele daha fazla bileşen yerleştirilebilir.
4. Sistem yazılımı, hatalı işlem örneklerini büyük ölçüde azaltan üretim ve kurulum süreçlerini ayırt eder.
Şartname:
Lazer | Q-Anahtarlı diyot pompalı tüm katı hal UV lazer |
Lazer Dalga Boyu | 355 nm |
Lazer Kaynağı | Optowave UV 15W @ 30KHz |
Doğrusal Motor Çalışma Tezgahının Konumlandırma Hassasiyeti | ± 2μm |
Doğrusal Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ± 1μm |
Etkili Çalışma Alanı | 460mmx460mm (Özelleştirilebilir) |
Tarama Hızı | 2500 mm / sn (en fazla) |
Çalışma alanı | 40mmх40mm |
Üretim:
