Küçük Boyutlu UV Lazer PCB Çöpeleme Makinesi Temiz ve Burr-Free Kesikler Yapar

UV Lazer Panelerden Çıkarma Açıklama:

UV lazer denetleme, elektronik üretim endüstrisinde basılı devreler (PCB) veya panelleri bireysel birimlere ayırmak için kullanılan kesin ve verimli bir yöntemdir.Önceden belirlenmiş kesim yolları boyunca malzemeyi seçici olarak silmek veya buharlaştırmak için yüksek yoğunluklu bir ultraviyole (UV) lazer ışını kullanır, temiz ve hassas ayrımlar yaratır.

İşte UV lazer denetleme sürecinin adım adım açıklaması:

1. Panel hazırlama: Birden fazla PCB veya devre içeren PCB paneli, UV lazer dekantasyon makinesine yüklenir. Panel, klemler, armatürler,veya kesim sürecinde istikrar sağlamak için diğer hizalama mekanizmaları.

2. Kesim parametrelerini ayarlayın: Operatör, PCB tasarımının ve malzemesinin özel gereksinimlerine dayanarak kesim yolunu, hızını, gücünü ve lazer odaklamasını içeren kesim parametrelerini belirler.

3. Hizalama ve Görme Sistemleri: Bazı UV lazer dekore makineleri, panelde güvenilir işaretleri veya kayıt noktalarını kesin olarak belirlemek için görme sistemleri veya kameraları içerir.Bu PCB düzenleyici ile kesme yolu hiza yardımcı olur, doğru ve tutarlı ayrımları sağlar.

4. Lazer Kesme: UV lazer ışını önceden tanımlanmış kesme yolu boyunca hedef PCB alanına yönlendirilir. Yüksek enerjili lazer malzemeyle etkileşime girer ve bu nedenle buharlaşır veya ablate olur.Lazer ışınının ürettiği yoğun yerel ısı, malzeme katman katman ortadan kaldırır, çevredeki PCB bileşenlerine termal hasar vermeden temiz ve hassas bir ayrım yaratır.

5. Gerçek Zamanlı İzleme: Gelişmiş UV lazer denetim makineleri, kesim sürecinde herhangi bir değişikliği veya anomaliyi tespit etmek ve ayarlamak için gerçek zamanlı izleme sistemleri içerebilir.Bu izleme sistemleri denetim işleminin doğruluğunu ve kalitesini sağlar..

6. Atık kaldırma: Lazer malzemeyi keserken, atık malzeme (PCB tozu veya buharlaşmış parçacıklar gibi) tipik olarak egzoz sistemi veya emme nozeleri aracılığıyla çıkarılır.Bu, temiz bir çalışma ortamını korumaya yardımcı olur ve enkazın sonraki kesim işlemlerine müdahale etmesini önler.

7. Denetim ve Kalite Kontrolü: Deneling işleminden sonra, PCB'ler, eksik kesikler, burrs veya hasar gibi herhangi bir kusur için denetlenir.Kalite kontrol önlemleri, ayrılmış PCB'lerin gerekli özelliklere uygun olmasını ve herhangi bir yapısal veya elektrik sorunundan muaf olmasını sağlar..

UV Lazer Panelerden Kaldırma Avantajları:

UV lazer denetleme, geleneksel denetleme yöntemlerine göre birkaç avantaj sunar:

• Keskinlik ve hassasiyet: Odaklanmış UV lazer ışını, karmaşık kesim kalıplarını ve sıkı toleransları mümkün kılan mikron seviyesinde hassasiyete izin verir.PCB bileşenlerine veya izlerine zarar verme riskini en aza indirmek.

• Minimal Kesme Gerekçesi: UV lazerden kesim, hassas elektronik bileşenlere termal stres veya hasar riskini azaltan minimum ısı etkilenen bölgeler üretir.Özellikle hassas veya ısı hassas malzemeleri kesmek için uygundur.

• Esneklik: UV lazer depaneling, sert, esnek ve sert-esnek levhalar da dahil olmak üzere çeşitli PCB malzemelerini işleyebilir. Karmaşık konturları veya düzensiz şekilleri olan karmaşık PCB tasarımları için uygundur.

• Minimal Araçlama veya Yapılandırma: Mekanik dekantasyon yöntemlerinin aksine, satır içi UV lazer dekantasyon fiziksel araçlama veya yapılandırma gerektirmez.Daha fazla esneklik sağlar ve kurulum süresini ve maliyetlerini azaltır.

• Azaltılmış Malzeme Atıkları: UV lazer atıkları minimum atık ve kesme genişliği üretir, malzeme kullanımını optimize eder ve genel üretim maliyetlerini azaltır.

UV lazer depaneling, elektronik üretiminde PCB'lerin kesin ve temiz ayrımını sağlayan güvenilir ve verimli bir tekniğidir.ve çok yönlülüğü yüksek kaliteli PCB montaj süreçleri için tercih edilen bir seçim yapar.

UV Lazer Panelerinden Çıkarma Spesifikasyonu:

Uygun İşleme Malzemeleri

Esnek devre kartları, sert devre kartları, sert-yavaş devre kartı alt kart işleme.

Sert, esnek devre kartı alt kart işleme bileşeni kurulmuştur.

İnce bakır folyo, basınç duyarlı yapıştırıcı levha (PSA), akrilik film, poliamid kaplama filmi.

0,6 mm veya daha az hassasiyetli seramik kesme, dilimleme; temel malzemenin (silikon, seramik, cam vb.) çeşitli kesimleri

Çeşitli işlevsel filmlerin, organik bir filmin ve diğer hassas kesimlerin kazınması.

Polimer: poliyimid, polikarbonat, polimetil metakrilat, FR-4, PP vb.

Fonksiyonel film: altın, gümüş, bakır, titanyum, alüminyum, krom, ITO, silikon, poli-kristalin silikon, amorf silikon ve bir metal oksit.

Hırçın malzeme: monokristalin silikon, polikristalin silikon, seramik ve safir.

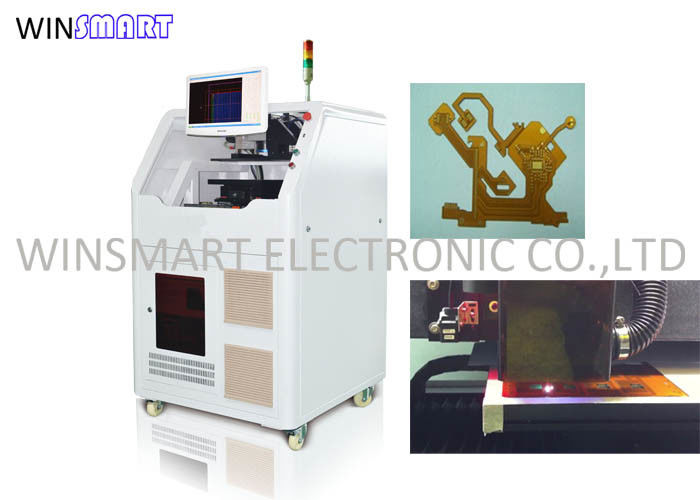

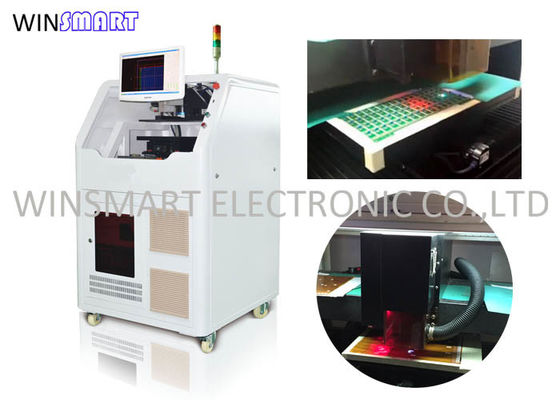

Lazer Çöpeleme Makinesi Ayrıntılar:

Sıkça sorulan sorular:

S: Bu makineyi kullanmak için ne tür PCB'ler kullanılabilir?

A: FPC ve FR4 panelleri, v puanı ve sekme panelleri.

S: Makinenin lazer kafası nedir?

A: ABD Optowave lazerini kullanıyoruz.

S: Ne tür bir lazer kaynağı sağlıyorsunuz?

A: Yeşil, CO2, UV ve pikosaniye.

S: Kesme hızı nedir?

A: PCB malzemesi, kalınlığı ve kesme etkisi gereksinimlerine bağlı.

S: Kesim sırasında toz oluşturur mu?

A: Toz yok, ama duman, makine egzoz sistemi ve su soğutucu ile geliyor
