Ürün ayrıntıları:
|
| kesim hassasiyeti: | ± 5μm | Çalışma Sıcaklığı.: | 25 ℃ |
|---|---|---|---|
| Çalışma alanı: | 300X300mm | Fikstür: | Özelleştirilmiş |
| Lazer markası: | Optowave | ad: | PCB Lazer Kesim Makinesi |
| Vurgulamak: | V Score Lazer PCB Depaneling Makinesi,FPC Lazer PCB Depaneling Makinesi,Su Soğutmalı Lazer Depaneling Makinesi |
||

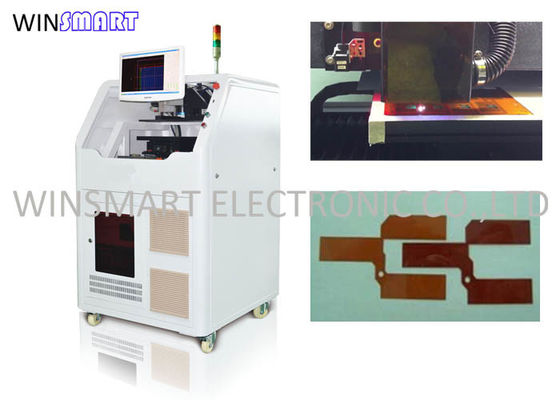

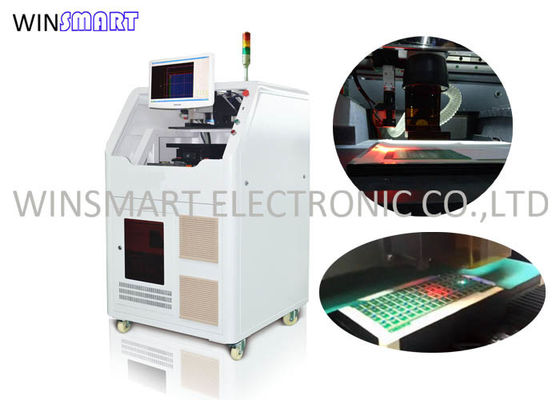

PCB Lazer Kesim Makinesi Montajlı PCB'lerin / FPC'lerin Lazerle Depanelingi
SSS:
S: Bu makineyi kullanmak için ne tür PCB'ler kullanılabilir?
A: v skoru ve sekme panolarını kapsayan FPC ve FR4 panelleri.
S: Makinenin lazer kafası nedir?
C: ABD Optowave lazer kullanıyoruz.
S: Ne tür bir lazer kaynağı sağlıyorsunuz?
C: Yeşil, CO2, UV ve pikosaniye.
S: Kesme hızı nedir?
A: PCB malzemesine, kalınlığına ve kesme efekti gereksinimlerine bağlıdır.
S: Kesim sırasında toza neden olur mu?
A: Toz yok, ancak duman, makine egzoz sistemi ve su soğutucusu ile birlikte gelir
PCB Lazer Kesim Makinesi Avantajları:
1. Mekanik gerilim yok
2. Daha düşük takım maliyetleri
3. Daha yüksek kesim kalitesi
4. Sarf malzemesi yok
5. Tasarım çok yönlülüğü — basit yazılım değişiklikleri uygulama değişikliklerine olanak tanır
6. Her türlü yüzeyle çalışır - Teflon, seramik, alüminyum, pirinç ve bakır
PCB Lazer Kesim Makinesi Özellikleri:
| Lazer | Q-Anahtarlı diyot pompalı tüm katı hal UV lazer |
| Lazer Dalga Boyu | 355 nm |
| Lazer Kaynağı | Optowave UV 15W @ 30KHz |
| Doğrusal Motor Çalışma Tezgahının Konumlandırma Hassasiyeti | ± 2μm |
| Doğrusal Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ± 1μm |
| Etkili Çalışma Alanı | 300mmx300mm (Özelleştirilebilir) |
| Tarama Hızı | 2500 mm / sn (en fazla) |
| Çalışma alanı | 40mmх40mm |
PCB Lazer Kesim Makinesi Kesim Malzemeleri
1. Esnek devre kartları, sert devre kartları, sert esnek devre kartı alt-kart işleme.
2. Sert, esnek devre kartı alt kart işleme bileşeni takılmıştır.
3. İnce bakır folyo, basınca duyarlı yapışkan tabaka (PSA), akrilik film, poliimid kaplama filmi.
4. Kalınlığı 0,6 mm veya daha az hassas seramik kesme, küp kesme;ana malzemenin (silikon, seramik, cam vb.) çeşitli kesimleri
5. Aşındırma hassas kalıplama çeşitli fonksiyonel filmler, organik bir film ve diğer hassas kesimler.
6. Polimer: poliimid, polikarbonat, polimetil metakrilat, FR-4, PP, vb.
7. Fonksiyonel film: altın, gümüş, bakır, titanyum, alüminyum, krom, ITO, silikon, poli-kristalin silikon, amorf silikon ve bir metal oksit.
8. Kırılgan malzeme: monokristal silikon, polikristalin silikon, seramik ve safir.
PCB Lazer Kesim Makinesi Kesim Sonucu:
