Ürün ayrıntıları:
|
Garanti: | 1 yıl | Güç oranı: | 3KW |
---|---|---|---|
Tarama Aralığı: | 40x40 mm | Fikstür Qantity: | 1 |
Lazer: | UV 10/12 / 15W | ad: | pcb depaneler |
Vurgulamak: | 3KW Lazer PCB Depaneling Makinesi,3KW Pcb Smt Makinesi,Smt Lazer PCB Depaneling Makinesi |

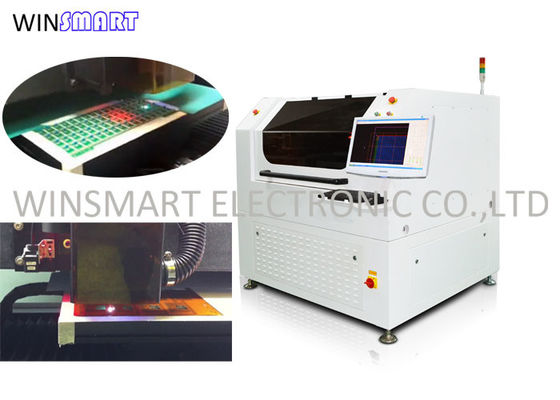

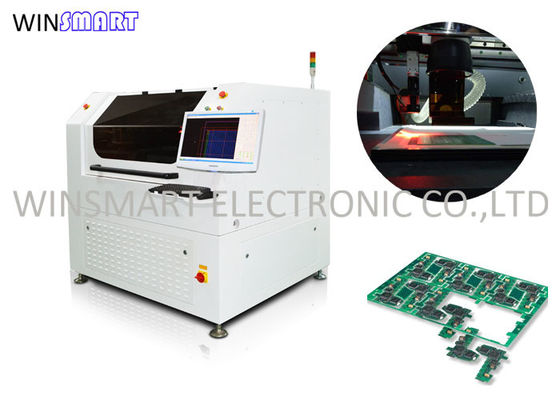

Baskılı Devre Kartı Lazer Kesimi İçin PCB Depaneler SMT Makineleri
PCB Lazer Kesim Makinesi Avantajları:
1. Lazer işlemi tamamen yazılım kontrollüdür.İşleme parametreleri ve lazer yolları uyarlanarak, değişen malzemeler veya kesme konturları kolayca hesaba katılır.Ayrıca, bir üretim değişikliği sırasında yeniden takım değiştirme zamanlarını hesaba katmaya gerek yoktur.
2. Kayda değer mekanik veya termal stres oluşmaz.Ablasyon ürünleri, doğrudan kesme kanalında emilerek çıkarılır.Hassas alt tabakalar bile bu şekilde hassas bir şekilde işlenebilir.
3. Lazer ışını, kesme kanalı olarak yalnızca birkaç µm gerektirir.Böylece bir panele daha fazla bileşen yerleştirilebilir.
4. Sistem yazılımı, hatalı işlem örneklerini büyük ölçüde azaltan üretim ve kurulum süreçlerini ayırt eder.
PCB Lazer Kesim Makinesi Özellikleri:
Lazer | Q-Anahtarlı diyot pompalı tüm katı hal UV lazer |
Lazer Dalga Boyu | 355 nm |
Lazer Kaynağı | Optowave UV 15W @ 30KHz |
Doğrusal Motor Çalışma Tezgahının Konumlandırma Hassasiyeti | ± 2μm |
Doğrusal Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ± 1μm |
Etkili Çalışma Alanı | 460mmx460mm (Özelleştirilebilir) |
Tarama Hızı | 2500 mm / sn (en fazla) |
Çalışma alanı | 40mmх40mm |
PCB Lazer Kesim Makinesi Çalışma Prensibi:
PCB Lazer Kesim Makinesi Atölye Ekranı:
SSS:
S: Bu makineyi kullanmak için ne tür PCB'ler kullanılabilir?
A: v skoru ve sekme panolarını kapsayan FPC ve FR4 panelleri.
S: Makinenin lazer kafası nedir?
C: ABD Optowave lazer kullanıyoruz.
S: Ne tür bir lazer kaynağı sağlıyorsunuz?
C: Yeşil, CO2, UV ve pikosaniye.
S: Kesme hızı nedir?
A: PCB malzemesine, kalınlığına ve kesme efekti gereksinimlerine bağlıdır.
S: Kesim sırasında toza neden olur mu?
A: Toz yok, ancak duman, makine egzoz sistemi ve su soğutucusu ile birlikte gelir
