Ürün ayrıntıları:
|
kalıp yüksekliği: | 170mm | inme: | 50mm |
---|---|---|---|
PCB Türü: | Yönlendirilmiş panolar | paketleme: | kontrplak durumda |
hassas: | ± 0.05mm | ad: | PCB Delme Makinesi |
Vurgulamak: | 3A Sigorta PCB Ayırıcı Makinesi,LED Aydınlatma İçin PCB Depaneling Kesici,0.05mm PCB Depaneling Cutter |

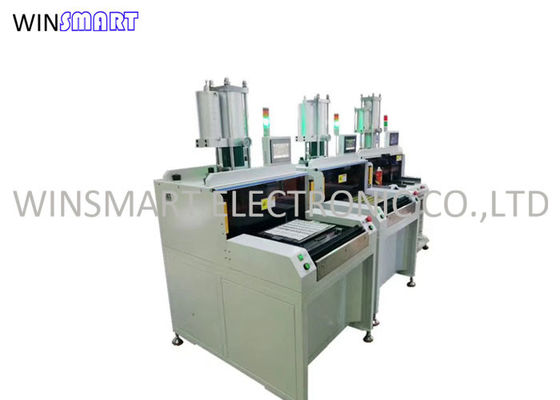

LED Aydınlatma İçin Esnek PCB Delme Makinesi PCB Ayırıcı
İşlev:
Noktalar ve damga delikleri ile bağlanan PCB / FPC için tasarlanmış olup, yüksek verimli hassas damgalama ve delme etkisine sahiptir.Sadece mevcut pazarda FPC, PCB deformasyonunun kesilmesini garanti eder.
Özel ince PCB'ler için minimum kesme hassasiyeti ± 0,05 mm'dir.Maksimum çalışma alanı 460 * 320 mm'dir.
Giriş:
Çift anahtarlı çalıştırma.
Cihaz konfigürasyon modu ve oluk dışında ve alt kalıptan otomatik alma ve uygun ve güvenli ürünleri yerleştirme.
Acil durdurma anahtarı, sorunları belirleyin ve zamanında kapatma.
Ellerin dağılmasını önlemek için güvenlik kapıları, kalıbın montajı ve devreye alınması. (Güvenlik kapısı olmadan normal çalışma çalışmaz).
Emniyet basınç ayar fonksiyonu, limit alarmı Otomatik sayma, limit aşağı zaman.
Kesme tahtası minimuma indirilirken oluşan iç gerilim ve kalay çatlamasını önler.
Yüksek hacimli yönlendirilmiş panolar için uygundur.
Özellikleri:
1. el kitabından kaynaklanan mikro çatlakları önlemek için kalıpları delme yoluyla PCB / FPC'yi ayırın.
2. Sertlik için dökme demir çerçeve.Delme kalıpları değiştirilebilir.Delme kalıplarının kolay kurulumu.
3. Kolay yükleme ve boşaltma için hareketli alt kalıpPCB zımba kalıbı |FPC kalıbı |PCB zımba kalıbı |FPC kalıbı
Şartname:
Çalışma alanı | 460 * 320 mm |
Çalışma basıncı | 0.45-0.7Mpa |
Kesim hassasiyeti | ± 0.05 mm |
Devir süresi | 7-15 saniye |
Çıktı | 8T |
PCB / FPC kalınlığı | 0,08-3,5 milyon |
PCB / FPC malzemesi | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Kesme modu | Delme |
Yumruk fikstürü | Kalıp takımları (kalıp) |
Çalışan Mülk |
LCD ekran, sayısını otomatik olarak kaydeder. işlenmiş ürünler, otomatik delme |
İletim limanı | Uluslararası standart |
İşlem Dili | İngilizce |
İnme | 50 milyon |
Kalıp yüksekliği | 170 milyon |
Güç | 380 / 220V |
Sigorta | 3 A |
Makine boyutu | 820x740x1750mm |
Makina ağırlığı | 680 kg |

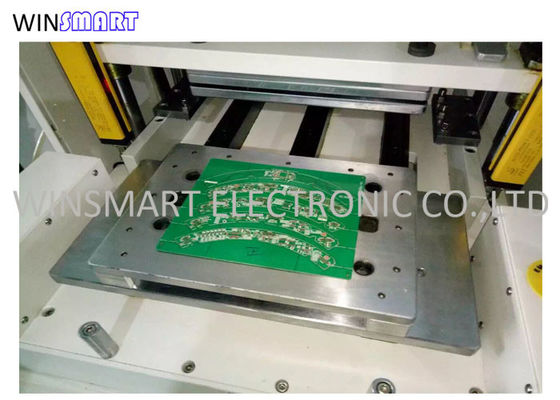

Delme Ölür:
Servisimiz:
1. Ömür boyu teknik destek ve 2 yıl garanti.
2. Herhangi bir kalite problemi durumunda ücretsiz değiştirme veya para iadesi yapılacaktır.
3. 12 saat içinde hızlı yanıt / geri bildirim
4. Mühendisler, denizaşırı kurulum ve eğitim için gönderilmeye hazırdır.
5. Nakliye sırasında oluşabilecek hasarı önlemek için katı ambalaj.
