Ürün ayrıntıları:
|
kullanım: | SMT üretim hattı | Garanti: | 12 ay |
---|---|---|---|
Uygulama: | SMT PCB Montaj Üretim Hattı | Satış sonrası servis: | Video teknik desteği, Çevrimiçi destek |
güç: | 220 / 110V | ad: | PCB Vakum Yükleyici |
Vurgulamak: | PCB Çıplak Kart Yükleyici,PCB Çıplak Kart Yükleyici İtme Tasarımı,Tam Otomatik PCB Yükleyici Boşaltıcı |

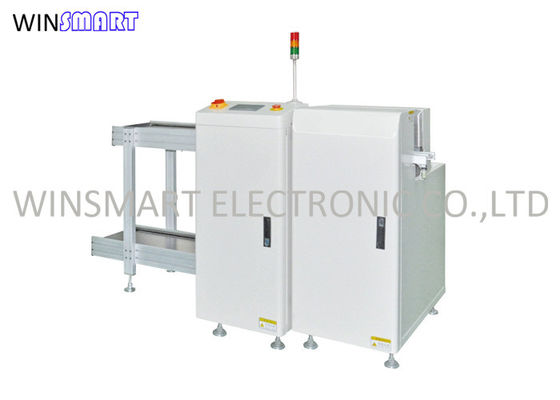

Tam Otomatik PCB Vakumlu Yükleyici Çıplak Tahta Yükleyici Emme Yükleyici
Ürün Açıklaması
PLC kontrol sistemi, çalışma istikrarlı ve güvenilirdir
Dokunmatik ekran paneli, kullanımı kolaydır
Dergi hizalaması için üst ve alt üç noktanın pnömatik kelepçeleri
Etkili itme tasarımı, PCB'nin kırılmamasını sağlayabilir
Esnek vantuz tasarımı, konumu ayarlanabilir
Makine her zaman hata izleme
SMEMA uyumlu
Özellikler:
model numarası | SMTSL-250 | SMTSL-330 | SMTSL-390 | SMTSL-460 |
PCB Boyutu (mm) | (50x50) - (350x250) | (50x50) - (455x330) | (50x50) - (530x390) | (50x50) - (530x460) |
Makine Ebadı (mm) | 1900x850x1300 | 2250x1050x1300 | 2600x1250x1300 | 2600x1480x1300 |
Dergi Boyutu (mm) | 355x320x560mm | 460x400x563 | 535x460x570 | 535x530x570 |
Ağırlık (kg) | 220 | 250 | 280 | 320 |
Teknik parametreler:
Fonksiyon | PCB Yükleme Süresi | Dergi Değiştirme Zamanı | Güç kaynağı | Hava basıncı |
Hat kaynağı için kullanılır, emiş pcb boş PCB için isteğe bağlıdır, PCB yükleme işlevi boş olmayan PCB için isteğe bağlıdır | Yaklaşık 6 saniye | Yaklaşık 30 saniye | 100-230V, 1PH, Maks. 300VA | 4-6Bar |
Taşıma Yüksekliği | Ulaşım Yönü | PCB Kalınlığı | Dergi Numarası | Adım Aralığı Seçimi |
900 ± 20 mm (veya özelleştirilmiş) | Soldan Sağa veya Sağdan Sola | Min 0.6mm | Yukarı: 1;Aşağı: 2 | 10 mm, 20 mm, 30 mm, 40 mm |
PCB İletimi:
