Ürün ayrıntıları:
|
| Renk: | Beyaz | PCB Malzemesi: | FPC, FR4 |
|---|---|---|---|
| Çalışma alanı: | 350x300mm | Yükseklik: | 900±20mm |
| Lazer kaynağı: | UV Lazer | İsim: | PCB lazer kesim makinesi |
| Vurgulamak: | Tam Otomatik PCB Lazer Kesim Makinesi,1μm PCB Lazer Kesim Makinesi,0.7Mpa Lazer PCB Depaneling Makinesi |
||

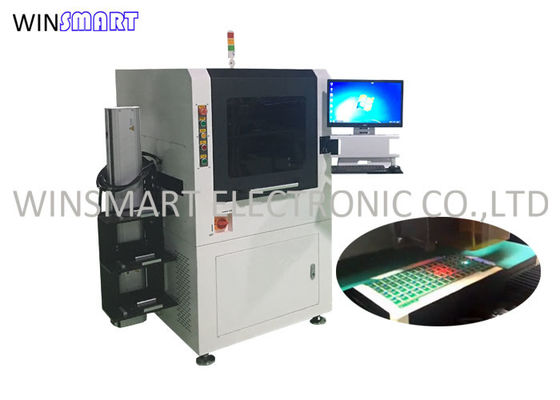

1.6mm FR4 Baskılı Devre Kartı İçin Tam Otomatik PCB Lazer Kesim Makinesi
Tam Otomatik PCB Lazer Kesim Makinesi Talimatı:
PCB depaneling ve tekleme lazer sistemleri, özellikle devre kartı karmaşıklığı ve bileşen oranları artmaya devam ettikçe popülerlik kazanıyor.Mikroelektronik ve tıbbi cihaz üreticileri, yakın toleranslar ve minimum kalıntı gerektirir; lazer teknolojisinin parladığı yer burasıdır
Tam Otomatik PCB Lazer Kesim Makinesi Performansı:
1. Boyut: 1600mmx1500mmx1800mm(UxGxY)
2. Kapasite UPH: tek kafa 1,5-2,0K (örnek testine göre)
3. Tekrar doğruluğu: ± 0,003 mm
4. CCD doğruluğu:±0,005 mm
5. Lazer kafası: UV15W
6. Kesme hassasiyeti: +/- 0,03 mm
7. Kesme verimi: FR4 %99,9
8. Operatör: 1 kişi
9. Palet yüksekliği: 950mm ± 100 (özelleştirilebilir)
10. Güç kaynağı:220V/15A/50Hz,0.5-0.7Mpa
Tam Otomatik PCB Lazer Kesim Makinesi Özellikleri:
| Lazer | Q-anahtarlı diyot pompalı tüm katı hal UV lazer |
| lazer dalga boyu | 355nm |
| Lazer Kaynağı | Optodalga UV 15W@30KHz |
| Lineer Motor Çalışma Tezgahının Konumlandırma Hassasiyeti | ±2μm |
| Lineer Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ±1μm |
| Etkili Çalışma Alanı | 350mmx300mm(Özelleştirilebilir) |
| Tarama Hızı | 2500 mm/sn (maks) |
| Çalışma alanı | 40mmх40mm |
PCB Besleme ve Yükleme:
1. Otomatik beslemeyi gerçekleştirmek için magazin kaldırma mekanizması + XZ manipülatörü + fikstür plakası kavrama mekanizmasını kullanın
2. Motor manipülatörü, ileri geri hareketi gerçekleştirmek için kullanılır ve ürün kavrama işlevi, elektrikli Z ekseni ve mekanik pençe işlevi tarafından gerçekleştirilir.Tek PCBA ve atığın otomatik olarak ayrılmasını gerçekleştirmek için atık toplama alanını aynı anda ayarlayın
3. Yükleme robotunun kavrayıcısının yükleme mekanizması, üst ve alt sabitleme plakalarının senkronize çalışmasını gerçekleştirmek ve üretim verimliliğini artırmak için bir çift istasyon modunu benimser.
Atık PCB Kaldırma:
1. Döner silindir, 90 derece ileri geri hareketi gerçekleştirmek için kullanılır ve vakum, otomatik atığı ve taban plakasını ayırma işlevini gerçekleştirmek için atık çerçevesini emmek için kullanılır.
2. Atık çerçevenin doğru bir şekilde kavranmasını sağlamak için üst ve alt silindirleri ve vakum enayi mekanizmasını benimseyin.
3. Çöp kutusu, tam atığın otomatik hatırlatma işlevini gerçekleştiren bir radyo fiberi ile donatılmıştır.
Daha fazla ayrıntı için lütfen bizimle serbestçe iletişime geçin!
