Ürün ayrıntıları:
|
renk: | Beyaz | PCB Malzemesi: | FR4, Alüminyum |
---|---|---|---|
Pcb kalınlığı: | 0.8-3.0mm | kesim hassasiyeti: | ± 0.05mm |
Maksimum PCB Boyutu: | 280x280 mm | özellik: | En iyi kesim |
Elektrikli süpürge: | 3HP / 2.2KW | Yönlendirme biti: | Çap 0,8-2,5 mm |
Yerinde Kurulum: | Evet | Ürün adı: | Yarı otomatik PCB Yönlendirici |
Vurgulamak: | Yarı Otomatik PCB Depaneling Yönlendirici Makinesi,Düşük Stresli PCB Depaneling Yönlendirici Makinesi,Yarı Otomatik PCB Yönlendirici |

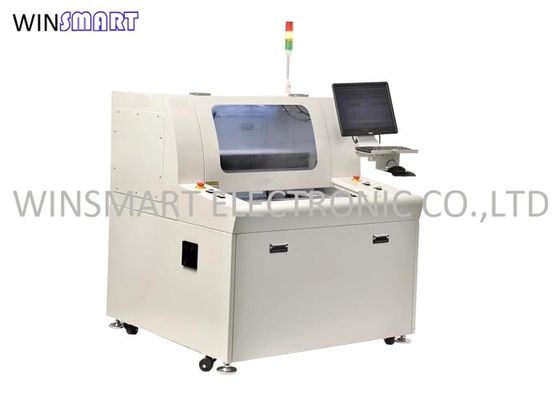

Düşük Stresli Baskılı Devre Kartı Depaneling İçin Yarı Otomatik PCB Yönlendirici
PCB Yönlendirici Özellikleri:
Genel | |
Boyutlar (G * D * Y) | 1220 mm * 1200 mm * 1850 mm |
Ağırlık | 600kg |
Yükseklik ofseti | 60 ~ 110 mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Tekrarlanabilirliği konumlandırma | 0,01 mm |
Eksen çalışma alanı (maks.) | 730 mm * 450 mm * 50 mm |
İş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme / boşaltma | Manuel |
PCB boyutu (maks.) | 280x280 mm |
PCB kalın (maks.) | 3,5 mm |
Fikstürle bağlama | |
Sertlik fikstürle bağlama | Özel yapım fikstür |
Fikstürle sabitleme | makine |
Mil Motoru | |
Güç | 150 W |
Mil | 20000-60000rpm / dak |
Koru | kendinden / rüzgar soğutmalı |
Kesiciyi değiştir | Uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 80 mm / sn |
Sürüş hızı (maks.) | 2500 mm / saniye |
Kesim hassasiyeti | 0,01 mm |
Vakum sistemi | |
Vakum gücü | 3,5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 5kg / cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, sirkülasyon, U eğrisi |
Program saklama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
Gösterge | Iindicator Makine durumu |
araç kontrolü | Otomatik algılama aracı ömrü, zaman testinin kullanımı |
Motor koruma | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip |
motor aşırı yükleme kontrolü | Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
III.Doğruluk | |
Eksen hassasiyeti | 0,001 mm |
Kesim hassasiyeti | 0.1 mm |
IV.Emniyet | |
Çalışma alanı koruyun | Emniyet sensörü |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
PCB Depaneling Router Özellikleri:
1. CCD yakınlaştırmalı görüntü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.

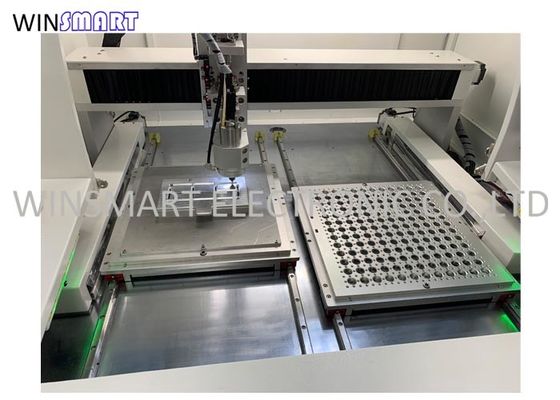

2. İki kayar tabla, daha iyi üretkenlik için yapışma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.
3. OTOMATİK İŞARET ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
4. 120M kesme işlemini bitirdiğinde operatöre yönlendirme bitlerini değiştirmesini hatırlatmak için yönlendirme bit ömrü kontrolü ve alarm sistemi vardır.Ve ilk 2mm freze ucu ilk frezeleme noktasını keser, orta 2mm ikinci freze noktasını keser, son 2mm ise ömrünü uzatmak için üçüncü frezeleme noktasını keser.
5. Kesme sırasında güvenli üretim sağlamak için güvenlik sensörleri kurun.
6. Farklı bütçe gereksinimlerini karşılamak için farklı maliyetlere sahip isteğe bağlı iş milleri.
PCB Yönlendirici SSS:
1. A: yönlendirme bitinin yaşam süresi nedir?
S: 150-300 metre.
2. A: Bu model Alüminyum PCB kartlarını kesebilir mi?
S: Evet, yapabilir.
3. A: PCB konumlandırma ne olacak?
S: Konumlandırma için özelleştirilmiş jig kullanın.
4. A: Hat içi PCB yönlendirici için iş mili nedir?
S: Almanya SycoTec 4025.
5. A: Nasıl paketlenir?
S: Yönlendirici ve temizleyici, vakumdan sonra ayrılmış tahta kasaya paketlenir.
6. A: Yerinde kurulum ve eğitim mevcut mu.
S: Evet, mevcut.
7. A: Teslimat şartlarınız nedir?
S: Eski iş, FOB, CIF, DDU, DDP vb. Kabul ediyoruz.
