Ürün ayrıntıları:
|
| Elektrikli süpürge: | Evet | İyonlaştırıcı: | Evet |
|---|---|---|---|
| Pcb kalınlığı: | 0.8-3.0mm | Yönlendirme biti: | Çap 0.8-3.0mm |
| kesim hassasiyeti: | ± 0.05mm | özellik: | Ekonomik |
| Yeni: | Evet | Ürün adı: | CNC PCB Yönlendirici |
| Vurgulamak: | Ekonomik CNC PCB Router,Üst Vakum Temizleme CNC PCB Router,Üst Vakum Temizleme PCB CNC Router |
||

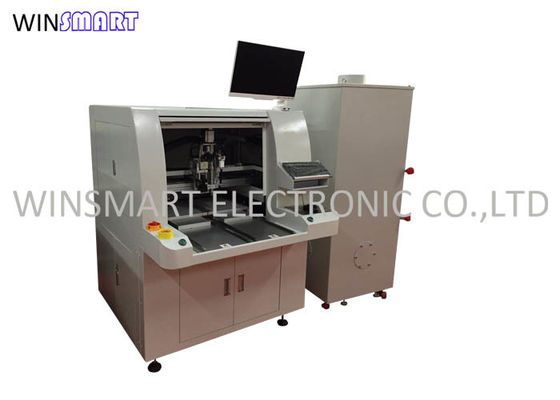

PCB Depaneling İçin CNC PCB Router Makinesi Üst 3HP Elektrikli Süpürge Sistemi
CNC PCB Router Makine Özellikleri:
1. Yüksek hızlı SycoTec iş mili
2. Yüksek stabilite, kolay bakım
3. Basit kullanım, kısa geçiş süresi
4. Küçük ve orta boy PCBA için tasarım
5. İkili çalışma masası
6. İsteğe bağlı üst veya alt vakumlu temizleme sistemi
CNC PCB Router Makinesi Avantajları:
X10 yakınlaştırmalı görüntü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.
2 kayar tabla, daha iyi üretkenlik için tutturma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.
OTOMATİK İŞARET ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
CNC PCB Router Makine Parametreleri:
| Genel | |
| Boyutlar (G * D * Y) | 1250 mm * 1650 mm * 1450 mm |
| Ağırlık | 750kg |
| Yükseklik ofseti | 60 ~ 110 mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Tekrarlanabilirliği konumlandırma | 0,001 mm |
| Eksen çalışma alanı (maks.) | 650 mm * 560 mm * 50 mm |
| İş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme / boşaltma | Manuel |
| PCB boyutu (maks.) | 320 * 320 mm |
| PCB kalın (maks.) | 5 mm |
| Fikstürle bağlama | |
| Sertlik fikstürle bağlama | Özel yapım fikstür |
| Fikstürle sabitleme | makine |
| Mil Motoru | |
| Güç | 150 W |
| Mil | 60000rpm / dak |
| Koru | kendinden / rüzgar soğutmalı |
| Kesiciyi değiştir | Uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 80 mm / sn |
| Sürüş hızı (maks.) | 2500 mm / saniye |
| Kesim hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| Vakum gücü | 3,5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6kg / cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, sirkülasyon, U eğrisi |
| Program saklama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| Gösterge | Iindicator Makine durumu |
| araç kontrolü | Otomatik algılama aracı ömrü, zaman testinin kullanımı |
| Motor koruma | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip |
| motor aşırı yükleme kontrolü | Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
| III.Doğruluk | |
| Eksen hassasiyeti | 0,001 mm |
| Kesim hassasiyeti | 0.1 mm |
| IV.Emniyet | |
| Çalışma alanı koruyun | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
CNC PCB Router Makinesi İçerir:
Vakum temizleyici x 1 adet
SycoTec mili x 1 adet
Yönlendirme biti x 10 adet
Kullanım kılavuzu x 1 adet
Operasyon videoları
