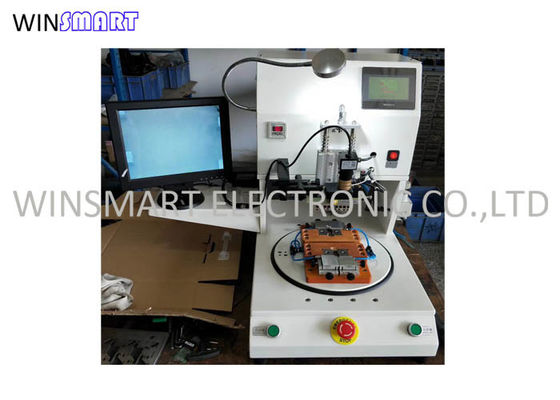

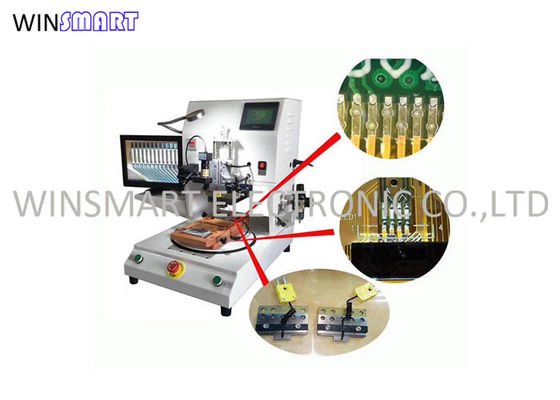

AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi

AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi
AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi

Büyük resim :  AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Winsmart
Sertifika: CE
Model numarası: SMTS11
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: USD1-10000/Set
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 5-8 gün
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: Ayda 200 set

AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi

Açıklama
kullanım: Sıcak Bar Şart: Yeni Orijinal
Gerilim: 220V/110V Sıcaklık doğruluğu: ±2°C
Satış Sonrası Hizmet: Denizaşırı makinelere hizmet verebilecek mühendisler İsim: PCB Sıcak Çubuk Lehimleme Makinası
Vurgulamak:

FPC Sıcak Çubuk Lehimleme Makinesi

,

Yarı Otomatik Sıcak Çubuk Lehimleme Makinesi

,

Yarı Otomatik PCB Lehimleme Makinesi

FPC PCB Kaynak için Fabrika Fiyatı Yarı Otomatik Sıcak Çubuk Lehimleme Makinesi





Darbeli Isı Bağlamanın Sağduyusu ve Bilgisi
1. Darbeli ısı bağının sağduyusu
Darbeli sıcak presin ısıtma yöntemi esas olarak sıcaklık seçimi, teknik kontrol ve işlenmiş ürünlerin kalitesi ile ilgilidir.Geleneksel ısıtma yöntemleri genellikle buharlı ısıtma ve elektrikli ısıtma kullanır.İlki, düzensiz yüzey sıcaklığı gibi problemler sunarken, ikincisi yüksek güç tüketimi ve ileri işletme maliyetleri özelliklerine sahiptir.Daha sonra ısı transfer yağı ile ısıtma gibi yöntemler vardı.Bu ısıtma yöntemi, yüksek ısı kapasitesine, eşit sıcaklığa ve düşük ısı kaybına sahiptir, bu nedenle üretim maliyetlerini azaltabilir ve tatmin edici bir sıcak presleme etkisi sağlayabilir.
Darbeli sıcak pres makinesinde bulunan sıcak pres plakası da oldukça önemli bir parçadır.Presleme plakası verilerinin uygulanması, işleme doğruluğu ve orta kanalların sıcak pres plakasına yerleştirilmesi dahil olmak üzere işlevini çeşitli yönlerden değerlendirebiliriz.
Darbeli ısı presinin bağlantısı ve sızdırmazlığı uygun olmalıdır.Sızdırmazlık malzemeleri arasında, geleneksel asbest kauçuk levha kullanılır ve ayrıca, sızdırmazlık etkileri nispeten iyi olduğu için, politetrafloroetilen, çevreleyen grafit vb. gibi bazı yeni malzemeler de vardır.
Darbeli ısı presinin kontrol sistemi, esas olarak, hassasiyet ve doğrulukla ilgili olan ısıtma sistemini ve hidrolik sistemi kontrol eder.Bununla birlikte, kontrol parçasının bileşimi nispeten karmaşıktır, bu nedenle problem basitçe sunulmuştur.Isı presinin işlevi karmaşıksa, solenoid valfler gibi kontrol elemanlarının kullanımı mümkün olduğunca azaltılmalıdır.
2. Sıcak pres plakasının deformasyon nedenlerinin analizi
Üretim sürecinde, ısı presi güçlendirildiğinde, sıcaklık ve basıncın iki katmanlı etkisinden etkilenir.Isı pres plakasında genellikle çukurlar, çatlaklar, deformasyonlar vb. görülür ve saçı sınırlayan sıcaklık eşitsizliği oluşur. ürünün kalitesini büyük ölçüde etkileyen sert tabakanın kalınlığı.Özellikle sıcak presleme plakası deforme olduktan sonra, boşluğun her katmanının kalınlık hatası büyüktür ve bazıları kalındır.Zımparalama sırasında levha yüzeyinin sert tabakası zımparalanır ve levha yüzeyi zımparalama sırasında zımparalanamaz.Levha yüzeyinin zımparalanmaması, pürüzlü ve yumuşak levha yüzeyi gibi kalite problemlerini azaltmak için, minimum zımparalamayı sağlamak için genellikle kaba levha kalınlığını ve levha yüzeyinin sert tabakasının kalınlığını eklemek gerekir. Bu sadece ürünün üretim maliyetini artırmakla kalmaz, aynı zamanda kaba tahtanın düzensiz yoğunluğu ve gıda işletmesi standart kaydının eğrilmesi ve deformasyonu gibi kalite kusurları, birlikte zımpara makinesinin ayarlanmasında zorluklar getirir.Kuşkusuz çok katmanlı ısı presinin üretim hattında üretilen kaba levhanın büyük kalınlık hatasının ana nedeni, ısı pres plakasının deformasyonundan kaynaklanmaktadır.Sıcak plakanın deformasyonunun çoğu, düzenli yatay ve dikey deformasyondur.Ana nedenler aşağıdaki gibidir:
1. Isıtma düzensizdir ve ön ısıtma sırasında, özellikle soğuk durumda açıldığında ve ön ısıtıldığında sıcaklık çok hızlı yükselir.
2. Buharla ısıtma yaparken, bazen sıcak plakadaki buhar boru hattı pürüzsüz veya kirli ve tıkalı değildir ve ısıtma sırasında iletim düzensizdir, bu da sıcak plakanın her bir parçasının sıcaklığının hızlı ve yavaş yükselmesine neden olur. ısının deforme olmasına neden oldu;bazen yoğuşma tahliye edilmez Sıcaklığı kontrol etmek kolay değildir ve sıcak plakanın deformasyonuna neden olma olasılığı daha yüksektir.
3. Üretim sürecinde, basıncın kalınlık göstergesi üzerinde yoğunlaşmasına ve sıcak plakanın deforme olmasına neden olacak, eksik plakalar, kısa plakalar veya ayrı plakaların çok düşük yoğunluğu durumu vardır.
4. Sıcak pres pürüzsüz değilse ve boşaltma rafı sıkışırsa, arka levha, levhanın önündeki lifleri yığacak olan ön kaba levha ile çarpışır.Operatör zamanında öğrenemezse, ısı presi basıncı artıracak ve sıcak pres plakasının dolambaçlı deformasyonuna kolayca neden olacaktır.







PCB Sıcak Çubuk Lehimleme Makinesi Özellikleri:

1. Eşsiz darbeli ısı teknolojisi, en hızlı lehimleme kafası ısıtmasını sağlar.

2. Geniş bir ürün yelpazesi için programlanabilir lehimleme sıcaklığı, ısınma hızı ve süre.

3. Termokupl, çalışma yüzeyine ve termoda yakın bir yere sabitlenir, böylece doğru sıcaklık geri besleme kontrolü sağlanır.

4. Açıkça görülebilen LED ekranlı Kapalı Döngü PID sıcaklık kontrolü.

5. Lehimleme süresi programlanabilir ve sıcaklıkla tetiklenir.

6. Yüzer termode, termot kafası ile birleştirilecek parçalar arasında tutarlı basınç ve ısı transferi sağlar.

7. Hassas kuvvet kontrolü için LCD ekranlı programlanabilir basınç anahtarı.

8. Büyütme lensli CCD kamera sistemi, ince aralıklı konumlandırma için sonradan donatılabilir.





PCB Sıcak Çubuk Lehimleme Makinesi Özellikleri:

makine boyutu 610×410×450mm
Çalışma alanı Maksimum 150*150mm
Makina ağırlığı 62Kg
Çalışma hava basıncı 0.6-0.8Mpa
Fikstür miktarı 1
Termod kafa boyutu Maksimum 40*3mm
Kaynak hassasiyeti adım 0,2 mm
pres zamanı 1~99.9sn
Sıcaklık ayarları RT~500℃ tolerans ±5℃
Kaynak basıncı 1~20Kg
Sıcaklık ayarları İki
Çalışma ortamı 10-60℃,40%-95%
Güç kaynağı AC220V±%10 50HZ,2200W
hizalama modu CCD + LCD Monitör
besleme modu Manuel
Başlangıç ​​modu Başlat düğmesine basın
Döndürme Platformu Silindir kontrolü, tolerans <0.02mm



Başvuru Detayları:

AC220V Yarı Otomatik FPC Sıcak Çubuk Lehimleme Makinesi 0
