Ürün ayrıntıları:
|
iğ: | İsteğe bağlı | avantaj: | Düşük maliyetli |
---|---|---|---|
kesim hassasiyeti: | ± 0.05mm | Maksimum PCB Boyutu: | 300x400mm |
Yönlendirme biti: | sol el | Hız kesmek: | 1-100 mm / sn |
Elektrikli süpürge: | Evet | Ürün adı: | Pcb Depanel Makinesi |
Vurgulamak: | Döner Tablolar PCB Depaneling Makinesi,Manuel Besleme PCB Depaneling Makinesi,380V PCB Yönlendirici Makinesi |
Yüksek Hacimli Kartlar İçin PCB Depanel Makinesi Dönebilen Tablolar PCB Yönlendirici
PCB Yönlendirici Özellikleri:
Model numarası | SMTR288 |
Makine Boyutu | 1000 (U) x 1244 (G) x 1400 (Y) mm |
Voltaj | 380V / 50Hz, 3.5KW |
Maksimum PCB Boyutu | 300x400 mm |
PCB Kalınlığı | 0,4-6 mm |
Besleme Modu | Manuel |
PCB Konumlandırma | Özel fikstür |
Programlama | Vizyon öğretimi, satır içi programlama |

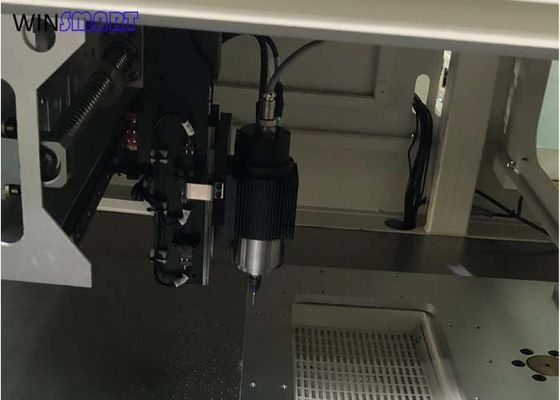

Kesme Mili | SycoTec 60000rpm / dak (standart) |
Soğutma Tipi | Kendinden soğutmalı |
Toz Toplama Modu | Alt koleksiyon |
Hız kesmek | 1-100 mm / sn |
Kesim Doğruluğu | ± 0.01 mm |
Yönlendirme Bit | 0.8-3.0 Çap, sola dönüş |
Tekrar Doğruluğu | ± 0,02 mm |
Elektrikli Süpürge Boyutu | 625 (U) x 600 (G) x 1160 (Y) mm |
Elektrikli Süpürge Gücü | 3 HP, 2,2 KW |
Elektrikli Süpürge Ağırlığı | 130 kg |
Aktif Koruyucu Fonksiyon | Güvenlik ışık perdesi |
Güvenlik kapısı | Manuel kapı |
Programlama Yöntemi | Kamera destekli öğretim |
PCB Yönlendirici Özellikleri:
1. Tam elektronik kontrol, hava talebi yok
2. Yüksek stabilite, kolay bakım
3. Basit kullanım, kısa geçiş süresi
4. Küçük ve orta boy PCBA için tasarım

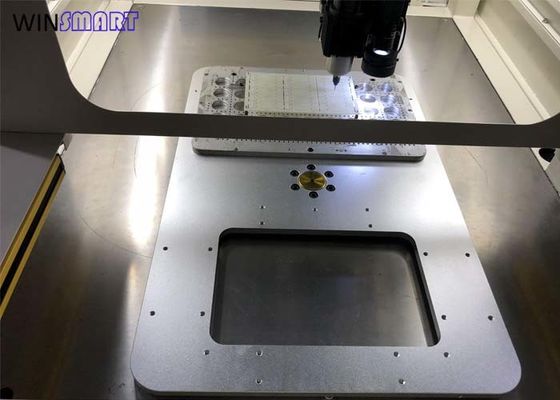

5. Döner çalışma masaları
Garanti Süresi ve Hizmet Kapsamı:
Fabrikadan çıkmadan önce ekipmanın hataları giderilmiş ve kontrol edilmiştir ve şirket aşağıdaki koşullarda kullanımını garanti edecektir.
1. Garanti süresi
Fabrikadan çıktıktan bir yıl sonra ana şaft 3500 saat çalışır.
2. Hizmet kapsamı
Garanti süresi boyunca firma arızayı ücretsiz olarak onaracaktır ancak aşağıdaki durumlar garanti kapsamında olmayacaktır.
Öneri: Lütfen kullanım kılavuzunu kontrol edin veya gerçek süreçte anlamadığınız herhangi bir sorunla karşılaşırsanız şirketimizle iletişime geçin.
Çevre ayarı
1. Ekipman havalandırılmış ve kuru bir yere kurulmalıdır.Aşınması kolay veya yanıcı bir yere kurmayın.
2. Ekipman güneş ışığına ve yüksek ısıya maruz kalan yerlere kurulmamalıdır.
3. Ekipmanı güçlü titreşimli ve kolay çarpışan bir yere yerleştirmeyin.
Mekanik kurulum
1. Ekipmanı belirlenen konuma yerleştirin.
2. Düz bir aletle ekipmanın seviyesini ayarlayın ve ardından ayak çanağı vidasını sıkın.
3. Toz toplayıcının hortumunu ekipmanın toz toplama portuna bağlayın.
4. Çalışma yönünü ve toz toplama etkisini onaylamak için toz toplayıcının elektrik fişini ekipmana bağlayın.Tersine çevrilmişse, üç güç hattından herhangi ikisini değiştirin.
5. Topraklama gereksinimleri: lütfen ekipmanı dağıtım kutusunun topraklama kablosuna ayrı olarak bağlayın ve diğer ekipmanlara seri olarak bağlamayın.
Güç kaynağı yapılandırması
1. Ekipmanın standart girişi tek fazlı 220 V AC'dir.
2. Ekipman girişi 3 fazlı 380V AC transformatörle donatılmalıdır.
PCB Yönlendirici Ambalajı:
