Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi

Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi
Bottom Dust Collection CNC 3.0mm Thickness PCB Milling Machine
Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi

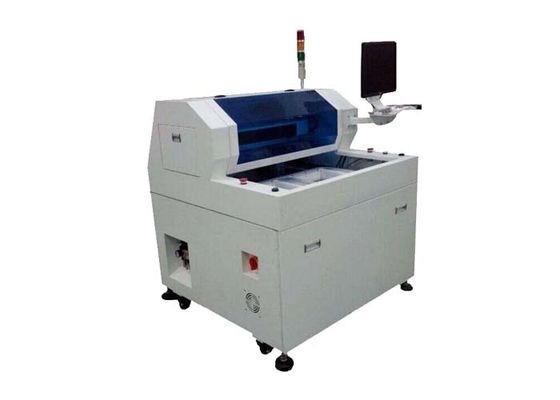

Büyük resim :  Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Winsmart
Sertifika: CE
Model numarası: SMTR07
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: USD1-100000
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 5-10 gün
Ödeme koşulları: T / T, L / C, Western Union
Yetenek temini: 100 set / ay

Alt Toz Toplama CNC 3.0mm Kalınlık PCB Freze Makinesi

Açıklama
Pcb kalınlığı: 0.8-3.0mm Uygulama: Sekme PCBA paneli
kesim hassasiyeti: ± 0.05mm Yerinde servis: Evet
Elektrikli süpürge: 3HP / 2.2KW Kesici: 0.8-3.0mm
Kullanım kılavuzu: 1 bilgisayar Ürün adı: CNC PCB Freze Makinesi
Vurgulamak:

Alt Toz Toplama PCB Freze Makinesi

,

3.0mm Kalınlık PCB Freze Makinesi

,

Alt Toz Toplama CNC PCB Değirmeni

Otomatik CNC PCB Freze Makinesi Alt Toz Toplama Tasarımı





PCB Depaneling Router Özellikleri:

1. 1.X10 yakınlaştırmalı görüntü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.

2. İki kayar tabla, daha iyi üretkenlik için yapışma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.

3. OTOMATİK İŞARET ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.

4. 120M kesme işlemini bitirdiğinde operatöre yönlendirme bitlerini değiştirmesini hatırlatmak için yönlendirme bit ömrü kontrolü ve alarm sistemi vardır.Ve ilk 2mm freze ucu ilk frezeleme noktasını keser, orta 2mm ikinci freze noktasını keser, son 2mm ise ömrünü uzatmak için üçüncü frezeleme noktasını keser.



Makine Özellikleri:

I. Donanım
İŞ MİLİ Sabah Yıldızı mili (isteğe bağlı)
CCD Sony 520 serisi endüstriyel kameralar
LENS Computar EX2C
Vida TBI Hassas taşlamalı vidalı mil ithalatı
Kılavuz HIWIN genişleyen İthal doğrusal kılavuz rayı
MOTOR JiaBao LCF Serisi
G / Ç KONTRONL KARTI HFC PCI-9074
SÜRÜCÜ KONTRONL KARTI HFC PCI-9074
G / Ç KARTI PCI-9074-64pcs / -38pcs
Statik temizleme STATIC-ST401A Serisi
Bilgisayar (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
Makine arayüzü AOC LCD17 ", Logitech fare
2. yazılım
Kontrol sistemi Windows XP Professional (Service3, v.3244)
GUI Operasyonu İngilizce Windows XP
Program düzenleme Çizgide
Görüş sistemi CCD AOTU ofseti
Kontrol sistemi F 1.2.88 versiyonu



Makine Parametreleri:

Genel
Boyutlar (G * D * Y) 1220 mm * 1380 mm * 1240 mm
Ağırlık 450kg
Yükseklik ofseti 60 ~ 110 mm
Manipülatör
Motor tipi JiaBao serisi
Tekrarlanabilirliği konumlandırma 0,001 mm
Eksen çalışma alanı (maks.) 650 mm * 560 mm * 50 mm
İş istasyonu
PCB sabitleme standart, uzmanlık
PCB yükleme / boşaltma Manuel
PCB boyutu (maks.) 280 * 320 mm
PCB kalın (maks.) 3,5 mm
Fikstürle bağlama
Sertlik fikstürle bağlama Özel yapım fikstür
Fikstürle sabitleme makine
Mil Motoru
Güç 150 W
Mil 60000rpm / dak
Koru kendinden / rüzgar soğutmalı
Kesiciyi değiştir Uzmanlık
Yönlendirme yeteneği
Kesme hızı (maks.) 80 mm / sn
Sürüş hızı (maks.) 2500 mm / saniye
Kesim hassasiyeti 0,01 mm
Vakum sistemi
Vakum gücü 3,5KW AC 380V
Vakum çekül
Araçlar
Güç 2.0KW AC380V
Hava besleme 4-6kg / cm2
Programlama
Program düzenleme Çizgide
İşlev düzenleme Çizgi, yay, sirkülasyon, U eğrisi
Program saklama HDD
Görüş sistemi SONE renkli CCD
freze ofseti OTO
Vakum kurulumu OTO
Operasyon Monitörleri
Gösterge Iindicator Makine durumu
araç kontrolü Otomatik algılama aracı ömrü, zaman testinin kullanımı
Motor koruma Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip
motor aşırı yükleme kontrolü Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu
Alet kullanım süresi Otomatik algılama aracı ömrü,
Veri istatistiği Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri
Hata kaydı Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder
III.Doğruluk
Eksen hassasiyeti 0,001 mm
Kesim hassasiyeti 0.1 mm
IV.Emniyet
Çalışma alanı koruyun Dört mühürlü koruma ile
Kapı sensörü Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı)
Acil durdurma düğmesi





Garanti süresi ve servis kapsamı:

Fabrikadan çıkmadan önce ekipmanın hataları giderilmiş ve kontrol edilmiştir ve şirket aşağıdaki koşullarda kullanımını garanti edecektir.



1. Garanti süresi

Fabrikadan çıktıktan bir yıl sonra ana şaft 3500 saat çalışır.

2. Hizmet kapsamı

Garanti süresi boyunca firma arızayı ücretsiz olarak onaracaktır ancak aşağıdaki durumlar garanti kapsamında olmayacaktır.

  • Şirket tarafından belirtilmeyen sarf malzemeleri ve bileşenleri kullanın.
  • Operatörler tarafından uygunsuz kullanım veya bakım.
  • Normal sarf malzemesi tüketimi.
  • Diğer doğal afetler.
  • Ekipman kabuğunun rengi doğal olarak kaybolacaktır.
  • Ekipmanın normal çalışmasını etkilemeden ısı ve gürültünün değişimi.

Öneri: Lütfen kullanım kılavuzunu kontrol edin veya gerçek süreçte anlamadığınız herhangi bir sorunla karşılaşırsanız şirketimizle iletişime geçin.
