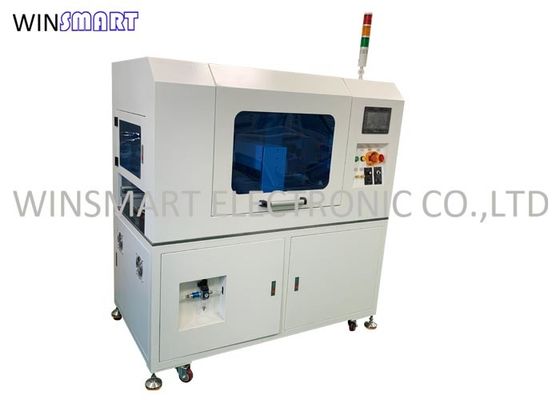

V-cut ve Tab PCB Depaneling için Çok İşlevli Inline PCB Ayırıcı Makinesi

Brand Name:	Winsmart
Model Number:	SMTD12
MOQ:	1 Takım
fiyat:	USD1-10000/set
Packaging Details:	kontrplak durumda
Payment Terms:	L / C, T / T, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

CE Onayı:

orijinal:

%100 Yeni

Gerilim:

220V/110V

Minimum Panel:

122x12mm

Maksimum Panel:

300x300mm

İsim:

Satır içi PCB Ayırıcı

Yetenek temini:

Ayda 200 set

Vurgulamak:

Sıralı PCB Ayırıcı

Mitsubishi PLC Kontrol PCB Ayırıcı

1800W PCB Depaneling Kesici

Product Description

V-cut ve Tab PCB Depaneling için Çok Fonksiyonlu Inline PCB Ayırıcı Makinesi

Satır İçi PCB Ayırıcı İşlevleri:

1. Bu makine, yerleştiriciden sonra PCB kartını çıkarmak için kullanılır.

2. Otomatik besleme ve otomatik yükleme işlevlerine sahiptir ve makinenin kullanımı kolaydır.

3. Her parametrenin ayarı, pano besleme ve pano panelini çıkarma tutarlılığını sağlar.

4. Yüksek tekrarlanabilirlik ile hassas step motor ve SMC pnömatik bileşenleri kullanılır.

5. Mitsubishi PLC ve Tayvan dokunmatik ekranını kullanarak işlem arayüzü basittir.

6. Verimlilik: 15s / PC (150x150mm, 8 bıçak seti).

7. Çalışma alanındaki güvenlik sensörleri.

Satır İçi PCB Ayırıcı Özellikleri:

1. Birden fazla kesiciden oluşan tek bir grup otomatik olarak bölünebilir ve farklı ürünlere göre farklı kesiciler yapılabilir.

2. Güvenliği sağlamak için akrilik kapak ile donatılmıştır.

3. Elektrik kontrol kısmı, insan-makine arayüzünde, açmaya veya korumaya uygun olarak seçilebilir.

4. Bıçak kalıbının altında toz toplama tepsisi bulunmaktadır.

5. Yüzeyde kare kaynak çerçevesi, sac sızdırmazlık plakası, çelik boya fırını benimseyin.

6. Tüm V oluklu paneller için uygundur.

7. Depaneling malzemesi: alev almaz, alüminyum

Satır içi PCB Ayırıcı Kesme İşlemi:

Adım 1: Üst tahta mekanizması PCBA'yı önceden belirlenmiş ize gönderir, taşıma yolu PCBA'yı alt düz bıçağın tepesine gönderir, alt düz bıçak yükselir, üst düz bıçak hareket eder ve tüm V'ye kadar Y yönünde keser Y yönündeki puanlama çizgileri kesilir.

Adım 2: Y yönü tarafından kesilen ayrılmış panolar, yol boyunca çok sayıda kesiciden oluşan birden çok gruba akar ve X yönünde kesilen PCB bir seferde tamamlanır.

Adım 3: Ayrılmış tekli PCB, boşaltma konveyör bandına düşer ve arka iş istasyonuna akar.

Adım 4: Makinenin kesici kalıbının altında tozu emmek için elektrikli süpürge bulunmaktadır.

Satır İçi PCB Ayırıcı Ayrıntıları:

Satır içi PCB Ayırıcı Spesifikasyonu:

Makine Ölçüsü	İsim	Satır İçi V-Cut PCB Ayırıcı
	Boyut	15008001500mm
	Ağırlık	600kg
	Renk	Beyaz
Kullanım Gereksinimleri	Güç kaynağı	AC220V, 1800W
	Hava besleme	0.6MPa
	Çevre	Temiz ve kuru, nemden veya yüksek sıcaklıktan kaçının
	Bileşen ve puanlama çizgisi arasındaki minimum mesafe	1,5 mm
	PCB Panel Aralığı	12x12mm – 300x300mm
	Besleme kapağı ayarı	Ön taraf sabit, arka taraf ayarlanabilir
	Maksimum bileşen yüksekliği	Üst 35mm, alt 20mm
Yazılım	PLC	yerel marka
	Parametre ayarı	Dokunmatik ekranda ayarlama
	Depolamak	50 program için mevcut
	Dokunmatik ekran	Tayvan markası
	Sensör	Omron
Bıçak Özellikleri	Malzeme	Japonya yüksek çelik
	Melek	10-30 derece
	Ömür	3.000.000 kez
	Bıçak kalıbı hassasiyeti	0,1 mm
	Bıçak kalıp süresini değiştirin	60 dakika
Diğer İşlev	Yanlış işlem koruması	Sensör, yazılım
	Güvenli koruma	Acil durdurma anahtarı
	Güç ve gaz kesme fonksiyonu	Evet
	Kendi kendine kontrol işlevi	Başlatma süresi izleme, kapasite izleme, ekipman arıza bilgisi ve otomatik hariç tutma sistemi
