Ürün ayrıntıları:
|
CE Onayı: | Evet | Şart: | Yeni |
---|---|---|---|
kesim hassasiyeti: | ± 0.05mm | Maksimum PCB Boyutu: | Özelleştirilebilir |
Elektrikli süpürge: | 3HP / 2.2KW | Yönlendirme biti: | Çap 0,8-2,5 mm |
Yerinde Kurulum: | Evet | Ürün adı: | PCB Yönlendirici |
Vurgulamak: | İkiz Tablolar PCB Yönlendirici,AC380V PCB Yönlendirici,İkiz Tablolar PCB Freze Makinesi |

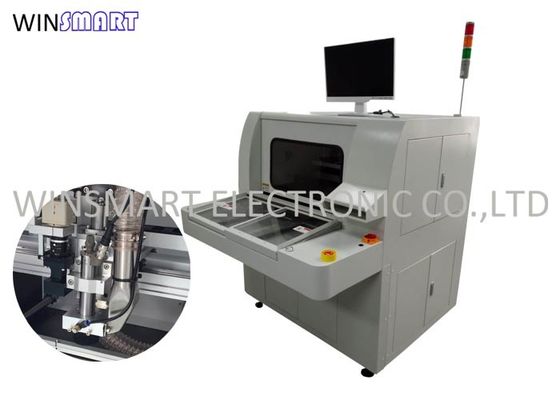

PCB Router PCB Freze Makinesi İkiz Masalar ve Alt Vakum Temizleme Sistemi
PCB Yönlendirici Özellikleri:
• 100 mm / sn hız ve 800 mm / sn pozisyonlama hızına sahip yer tipi ikili masa.
• Yüksek kaliteli şaft sistemi, sistemin hızlı bir şekilde hızlanmasını ve yavaşlamasını, senkronizasyon süresini azaltmasını, üretkenliği artırmasını ve yüksek doğruluğu korumasını sağlar.
• Yüksek sağlamlık ve yüksek performans sağlamak için yüksek kaliteli donanım kullanın.
• Otomatik işaret noktası konumlandırma ve düzeltme sistemi, hareketli yolun gerçek zamanlı gösterimi ve simüle edilmiş rota izleme, bir bakışta net görüntü, otomatik hizalama ve düzeltme işlevi, yüksek kesme hassasiyeti
• Milin hizmet ömrünü ve performansını iyileştirmek için tüm kılavuz vidalar toz ve kirin girmesini önlemek için kapatılmıştır.
• Manuel kırmanın neden olduğu kalay çatlağı ve parça hasarını önleyin.
• Mekanik gerilim sorunlarına yol açacak şekilde delme veya elle kırma kullanımından kaçının.
• Ark ve çizgi kesmeye uygundur.
• Cep telefonu alt tabakası, PDA, PC arayüz kartı vb. Gibi küçük tahtaları kesmek için uygundur.
PCB Yönlendirici Özellikleri:
Genel | |
Boyutlar (G * D * Y) | 1220 mm * 1200 mm * 1850 mm |
Ağırlık | 600kg |
Yükseklik ofseti | 60 ~ 110 mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Tekrarlanabilirliği konumlandırma | 0,01 mm |
Eksen çalışma alanı (maks.) | 730 mm * 450 mm * 50 mm |
İş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme / boşaltma | Manuel |
PCB boyutu (maks.) | 280x280 mm |
PCB kalın (maks.) | 3,5 mm |
Fikstürle bağlama | |
Sertlik fikstürle bağlama | Özel yapım fikstür |
Fikstürle sabitleme | makine |
Mil Motoru | |
Güç | 150 W |
Mil | 20000-60000rpm / dak |
Koru | kendinden / rüzgar soğutmalı |
Kesiciyi değiştir | Uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 80 mm / sn |
Sürüş hızı (maks.) | 2500 mm / saniye |
Kesim hassasiyeti | 0,01 mm |
Vakum sistemi | |
Vakum gücü | 3,5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 5kg / cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, sirkülasyon, U eğrisi |
Program saklama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
Gösterge | Iindicator Makine durumu |
araç kontrolü | Otomatik algılama aracı ömrü, zaman testinin kullanımı |
Motor koruma | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip |
motor aşırı yükleme kontrolü | Aşırı yük var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı pano modeli, ayırma sayımı, çeşitli sayma yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
III.Doğruluk | |
Eksen hassasiyeti | 0,001 mm |
Kesim hassasiyeti | 0.1 mm |
IV.Emniyet | |
Çalışma alanı koruyun | Emniyet sensörü |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
PCB Yönlendirici Nakliye Yolları:
