Ürün ayrıntıları:
|
kesim hassasiyeti: | ± 5μm | Hizmet: | 7/24 saat çevrimiçi destek |
---|---|---|---|
Çalışma alanı: | Özelleştirilebilir | Tarama Aralığı: | 40x40 mm |
Garanti: | 12 ay | ad: | Otomatik Lazer Depaneling Sistemi |
Vurgulamak: | Otomatik Lazer Depaneling Makinesi,355nm Lazer Depaneling Makinesi,Temassız Lazer Pcb Makinesi |

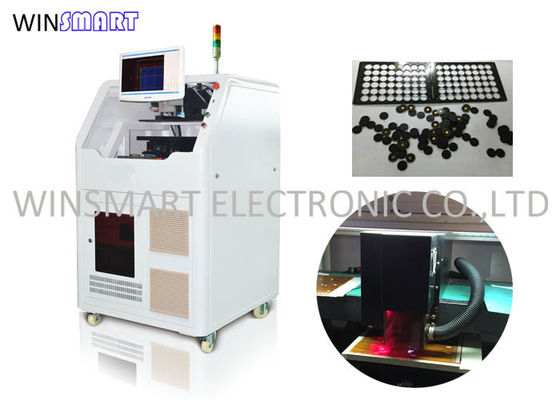

Temassız Depaneling Yöntemi Otomatik Lazer Depaneling Sistemi
Otomatik Lazer Depaneling Giriş:
için mekanik kalıp veya bıçak gerekmez. lazer depaneling, tamamen yazılım kontrollüdür.
Eğriler ve keskin köşeler dahil olmak üzere herhangi bir şekil yolu, aynı zamanda benzersiz bir alan avantajı sağlayan bu yöntemle tamamlanabilir.
Lazer depaneling ile kalıp kesme ve diğer geleneksel yöntemler için takım masrafları ve geniş fikstürler ortadan kalkar.
Lazer depaneling, hız, nokta doğruluğu, alet maliyeti veya aşınma olmadan, parça kaynaklı stres olmadan ve kesme yağları veya diğer atıklarla yapılır.Lazerlerin kullanıldığı temassız panel ayırma yöntemi, alt tabakadan bağımsız olarak malzemeye zarar verme riski olmadan son derece hassas bir sıralama sağlar.
Teknoloji ayrıca baskılı devre kartı malzeme işleme için optimum darbe süresi aralığında çalışır.Bu darbe aralığı, işleme verimliliğinde önemli bir rol oynar ve daha düşük maliyete ve işlem süresinin maksimum kullanımına yol açar.
Bir egzoz veya filtre sistemi, lazer işlemi sırasında dışarı atılan malzemeleri temizler.
Uygulama son derece küçük bir partikül kalıntısı üretiyorsa, basınçlı hava veya düz bir doku kullanılabilir.
1. Mekanik stres yok
2. Daha düşük takım maliyetleri
3. Daha yüksek kesim kalitesi
4. Sarf malzemesi yok
5. Tasarım çok yönlülüğü-basit yazılım değişiklikleri, uygulama değişikliklerini mümkün kılar
Otomatik Lazer Depaneling Spesifikasyonu:
Lazer | Q-Anahtarlı diyot pompalı, tamamı katı hal UV lazer |
Lazer Dalga Boyu | 355nm |
Lazer Kaynağı | Optowave UV 15W@30KHz |
Lineer Motor Tezgahının Konumlandırma Hassasiyeti | ±2μm |
Lineer Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ±1μm |
Etkili Çalışma Alanı | 300mmx300mm(Özelleştirilebilir) |
Tarama Hızı | 2500 mm/sn (maks) |
Çalışma alanı | 40mmх40mm |
Otomatik Lazer DepanelingKesme Sonucu:
Otomatik Lazer DepanelingUygulamalar:
Depaneling esnek ve sert PCB'ler
Kaplama tabakası kesimi
Pişmiş ve pişmemiş seramiklerin kesilmesi
PCB gravür
