Ürün ayrıntıları:
|
| Makine Fonksiyonu: | PCB Depaneling | PCB Kalınlığı: | 0.4-3.5mm |
|---|---|---|---|
| mil: | SycoTec | Kesme Hassasiyeti: | ±0.05mm |
| Maksimum Panel: | 460x410mm | İsim: | PCB Freze Makinesi |
| Vurgulamak: | Stand Alone PCB Freze Makinesi,Kendinden Soğutmalı PCB Freze Makinesi,5mm PCB Depaneling Router Makinesi |
||

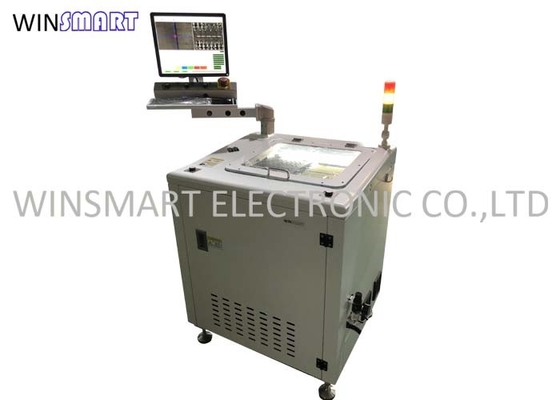

Uygun Maliyetli Stand Alone PCB Freze Tipi PCB Ayırıcı Yönlendirici Makinesi
PCB Freze Makinesi İşlevi:
PCB freze makinesi, çoklu bağlantılı PCB'yi ön düzenleme yoluna göre ayırmak için ağırlıklı olarak yüksek hızda çalışan freze kesicisini kullanan bir ekipman türüdür.C-cut veya push manuel kırma veya kesme kusurlarını değiştirebilir, ürün kalitesini iyileştirebilir ve hurda oranını azaltabilir.Bu makine, insan-makine arayüzü ile en son işletim sistemini benimser.Kesme yolu, yüksek pikselli CCD öğretimi ve düzenlemesi ile değiştirilebilir ve ayrıca adım adım değiştirilebilir.Döner platformu PCB'nin yükleme ve boşaltma cihazı olarak kullanarak, makinenin boşta kalma süresi etkin bir şekilde azaltılabilir ve ideal üretim verimliliği elde edilebilir.
PCB Freze Makinesi Avantajları:
1. İsteğe bağlı tek/çift platform
2. PC ve CCD görüş sistemi
3. Dengeleme ve toz toplama ile programlama
4. Maksimum 460 mm'lik panolar için mevcuttur
5. Farklı ürün türleri için esnek
6. LD/ULD için açık tip platform ve robotla otomatik yükseltme
7. Daha düşük stres ile yönlendirilmiş PCB panel tekleme için kullanılır
8. Üstten kesme ve alttan elektrikli süpürge
PCB Freze Makinesi Özellikleri:
1. Yüksek pikselli renkli CCD büyüteç lensi, yardımcı program öğretimi ve simülasyon işlevi düzenleme, daha doğru hassasiyet ve daha net görüntü ile donatılmıştır.
2. Takım ömrü izleme: belirli bir mesafeyi kestikten sonra, freze bıçağı otomatik olarak yükselecek / kesilmemiş olan kesici kenarın konumuna düşecektir.Freze bıçağının ömrünü uzatmak için yukarı ve aşağı mesafe ve süreler, kesici kenarın uzunluğuna göre serbestçe ayarlanabilir.
3. Şeffaf emniyet kapısı tasarımı, işleme sürecini bir bakışta netleştirir.Kapı, işleme sırasında kazaları önlemek için açılır ve durur, kullanıcılar için güvenli bir çalışma ortamı sağlar
4. Otomatik işaret konumlandırma ve düzeltme sistemi, hareketli yol görüntüleme ve izleme, otomatik odak düzeltme işlevi, daha yüksek kesme doğruluğu.
5. Kesim doğruluğunu sağlamak için aynı fikstür üzerinde işaretle konumlandırmak için aynı veya farklı üç program kullanılabilir.
6. Güçlü toz toplayıcı, toz kesme problemini temizleyebilir ve çözebilir.İthal fan, toz toplama işlemini daha temiz ve düşük gürültülü hale getirir.
7. İşlemi değiştirmek ve PCB alt tabakasını yerleştirmek için sol ve sağ çalışma tablasını kullanın, bekleme süresini azaltın ve üretim kapasitesini artırın.
8. Genel olarak, kesme makinesi elektriklidir ve çalışma masası pnömatiktir.Uzun süre çalışırsa, yetersiz hava basıncı nedeniyle PCBA zarar görebilir.Doğruluğunu ve kararlılığını sağlamak için makine tamamen açıktır.
PCB Freze Makinesi Özellikleri:
| Model numarası | SMTR17 |
| Makine Boyutu | 850(U) x 750(G) x 1455(Y)mm |
| Voltaj | 380V/50Hz, 2.5KW |
| Maksimum PCB Boyutu | 410x460mm (tek masa), 260x310mm(ikili masa) |
| PCB Kalınlığı | 0,4-5 mm |
| Besleme Modu | Manuel |
| PCB Konumlandırma | Özelleştirilmiş fikstür |
| Programlama | Vizyon öğretimi, satır içi programlama |
| Kesme Mili | SycoTec 60000rpm/dak (standart) |
| Soğutma Tipi | kendi kendine soğutma |
| Toz Toplama Modu | Alt koleksiyon |
| Hız kesmek | 1-100 mm/sn |
| Tekrar Doğruluğu | ±0.01 mm |
| Yönlendirme Biti | 0.8-3.0 Çap, sağa dönüş |
| Tekrar Doğruluğu | ±0.02mm |
| Kontrol sistemi | endüstriyel bilgisayar |
| mil | Almanya SycoTec 4015HY |
| Hareket kontrolü | 4 eksenli hareket kontrol panosu |
| Kurşun vida | C5 taşlama vidası kurşun |
| Kamera | Almanya görüntüleme 40W gri kamera |
| LCD | 17 inç |
PCB Freze Makinesi Teknik Parametreler:
| NUMARA. | TANIM | VERİ |
| 1 | Ölçü. | 850×750×930mm (alarm ışığı hariç) |
| 2 | XYZ vuruşu | 410x460x60mm |
| 3 | PCB maksimum boyutu | 410×460mm |
| 4 | servo sistem | X,Y Ekseni AC servo motor(400W) Z Ekseni(100W) |
| 4 | Mil hızı | 2000-60000rpm/dak |
| 5 | Hız kesmek | 1-100 mm/sn |
| 6 | PCB konumu | Jig fikstürü |
| 7 | Toplama sistemi | Manuel olarak |
| 8 | Toz toplamak | alt toplamak |
| 9 | Alet | φ0.8～3mm |
| 10 | Kesme doğruluğu | ±0.05mm |
| 11 | bilgisayar | Windows 7 veya Windows 10 |
| 12 | Hareket hızı | 1000 mm / sn (maks) |
| 13 | Programlama | bilgisayar/CCD |
| 14 | Hava besleme | 5-8㎏/㎝³ |
| 15 | Güç kaynağı | AC220V±5％ 50 /60Hz 3kw |
PCB Freze Makinesi Kurulumu:
1. Ortam ayarı
1.1 Ekipman, havalandırılmış ve kuru bir yere kurulmalıdır.Kolay paslanabilecek veya yanıcı olabilecek bir yere kurmayın.
1.2 Ekipman, güneş ışığına ve yüksek ısıya maruz kalan yerlere kurulmamalıdır.
1.3 Ekipmanı güçlü titreşim ve kolay çarpışma olan bir yere koymayın.
2. Mekanik kurulum
2.1 Ekipmanı belirlenen konuma yerleştirin.
2.2 Bir seviye aleti ile ekipmanın seviyesini ayarlayın ve ardından ayaklık vidasını sıkın.
2.3 Toz toplayıcının hortumunu ekipmanın toz toplama portuna bağlayın.
2.4 Çalışma yönünü ve toz toplama etkisini doğrulamak için toz toplayıcının elektrik fişini ekipmana bağlayın.Ters ise, üç güç hattından herhangi ikisini değiştirin.
2.5 Topraklama gereksinimleri: Lütfen ekipmanı dağıtım kutusunun topraklama kablosuna ayrı olarak bağlayın ve diğer ekipmanlarla seri bağlamayın.
3. Güç kaynağı yapılandırması
3.1 Ekipmanın standart girişi tek fazlı 220 V AC'dir.
3.2 Ekipman girişi 3 fazlı 380V AC trafo ile donatılmalıdır.
PCB Freze Makinesi Görünüm Boyutu:
