Ürün ayrıntıları:
|
| pcb kalınlığı: | 0,8-1,2 mm | CE Belgesi: | onay |
|---|---|---|---|
| Gerilim: | 220V/110V | çok bıçaklı: | 3-20 Takım |
| Garanti: | 12 ay | İsim: | V-cut Çok bıçaklı PCB depaneler |
| Vurgulamak: | Çok Bıçaklı PCB Depaneler,Düz Konveyör Bantlı PCB Depaneler,500mm/s V Cut PCB Depaneling Makinesi |
||

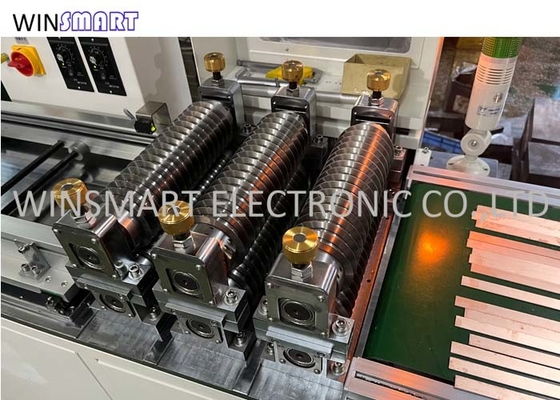

Düz Konveyör Bant V-cut Çok Bıçaklı PCB Depaneler Verimliliği 10 Kat Artırır
Çok kanatlı PCB Depaneler Giriş:
LED endüstrisi fabrikaları, çok yüksek işçilik gerektiren ve kesme kenarı iyi olmayan PCB kartlarını manuel olarak kırıyor, manuel kırma sırasında bazı bileşenlerin hasar görmesi gerekiyor.Bu sorunu çözmek için PCB seperatör üreticileri son yıllarda profesyonel led şerit kesme makinası yapmaktadırlar.
Çok bıçaklı PCB depaneler, üretkenliği 10 kat artırabilen bu tür makinelerden biridir.FR4 panolar için üst 2 bıçak seti ve alt 2 bıçak seti kullanmanız yeterlidir.MCPCB kartlar için üst 3 bıçak seti ve alt 3 bıçak seti kullanmanız gerekir.3 bıçak seti için A, B, C olarak adlandıralım, birinci bıçak seti A ağın %30'unu keser, ikinci bıçak seti B ağın %30'unu keser ve son bıçak seti tüm kesimi bitirmek için ağın %40'ını keser.Kesimden sonra PCB kenarı çapaksız temizlenir, ürün kalitesi çok artar.Makine, LED üreticileri için iyi bir yardımcıdır.
Çok kanatlı PCB Depaneler Özellikleri:
1. Aynı anda birden fazla bıçak seti ile birçok levhayı kesebilir.
2. Bıçak volanı bir bütün olarak 0 ila 5 mm arasında ayarlanabilir
3. Bıçaklar arasındaki mesafe de düzenlenebilir, tek PCB genişliğini 15 mm-20 mm'den kesmek için tatmin edicidir
4. Bıçak, dayanıklı ve uzun bir servis ömrüne sahip olan Japonya'dan ithal edilen yüksek hızlı ve yüksek hassasiyetli çelik malzemeden yapılmıştır.
5. Kesme hızını döner düğme ile ayarlamak uygundur.
6. Kesme boyunda sınır yoktur.
7. PCB'nin kalınlık aralığı: 0.8-3.5mm
8. Konveyör bant hattıyla, ayrılmış PCB, alma ve yerleştirmeyi azaltmak için doğrudan gönderilebilir.
9. Makine, panoları basit kullanım ve yüksek verimlilikle ayırmak için birden fazla bıçak kullanır.
Çok kanatlı PCB Depaneler Spesifikasyonu:
| Maksimum kesme uzunluğu | Limit yok |
| Minimum kesme uzunluğu | 100mm |
| Maksimum panel genişliği | 220mm |
| Özel kesim genişliği | 300mm |
| Minimum PCB genişliği | 8 mm |
| PCB kalınlığı | 0,8-3,5 mm |
| besleme hızı | 0-500 mm/sn |
| Çalışma Tem. | 10-35°C |
| Bıçak malzemesi (otomatik kilitleme işlevi) | ithal yüksek hassasiyetli çelik |
| Depolama alanı | -20-50 ℃ |
| Gerilim | 110-220V |
| Boyut | 2160*570*1050mm |
