Ürün ayrıntıları:
|
| PCB Malzemesi: | FR4, MCPCB, FPC | Gürültü: | Daha az 50DB |
|---|---|---|---|
| Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler | Çıktı: | Uygulamaya göre |
| sertifika: | Evet | İsim: | Pnömatik Delme Makinesi |
| Vurgulamak: | Hava Silindirli Pnömatik Delme Makinesi,FR4 PCB Pnömatik Delme Makinesi,10S Döngü Süresi Döngü Delme Süresi |
||

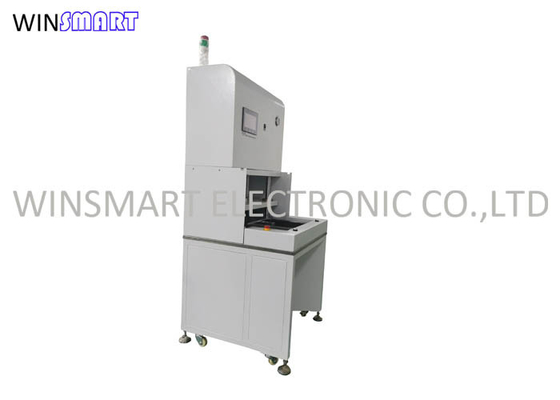

Hava Silindirli Pnömatik Delme Makinesi 10 Saniye Döngü Delme Süresi
Pnömatik Delme Makinesi Genel Bakış:
Bu makine yarı otomatik bir PCB ayırıcıdır.Fabrikamız ilgili ulusal üretim standartlarına uygundur.Garanti süresi, satın alma tarihinden itibaren 1 yıldır (anormal kullanımdan kaynaklanan ekipman hasarı garantiye dahil değildir)
Punch Pres Makinesi Özellikleri:
1. FPC, sert PCB, CEM, MCPCB panoları için özel olarak tasarlanmıştır, kalay çatlaması, çatlama, kıvrılma, çapak ve diğer fenomenleri önler
2. Farklı ürün ve kalıba göre keyfi düzenleme delme hızı, delme ve damgalama süresi basıncı.
3. Güvenli çalışmayı sağlamak için kalıpları ve dokunmatik ekranı kalıba özel şifreler için bir düğme ile değiştirmek kolaydır.
4. PCB'leri kolay yerleştirmek ve almak için alt kalıbın uzunlamasına hareketi ve kişisel güvenliği sağlar.
5. İnsan güvenliği tehlikelerini ortadan kaldırmak için her iki eli de düğme senkronizasyonunu (1 saniye içinde) kullanarak kontrol edin.
6. Temiz hava kullanımı, yağsız, düşük güç, kolay enerji tasarrufu, bakım, hızlı ve kararlı çıktı.
7. Seçilebilir manuel veya otomatik çalışma modu, bilgisayar programı ile birlikte sayım, gün verimi ve aynı anda kaydedilen toplam, istatistikleri kolaylaştırır, Doğru sayım ve yüksek verimlilik.
8. Pnömatik teknolojisini kullanın, bir kompresör birden fazla punch için çalışabilir, normal kullanım ve bakım maliyetleri diğer punch türlerine göre daha düşüktür.
Punch Pres Makinesi Özellikleri:
| Çalışma alanı | 460*320mm |
| çalışma basıncı | 0.45-0.7Mpa |
| Kesme hassasiyeti | ±0.05mm |
| Devir süresi | 7-15 saniye |
| Çıktı | 8T |
| PCB/FPC kalınlığı | 0.08-3.5MM |
| PCB/FPC malzemesi | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Kesme modu | delme |
| zımba fikstürü | Kalıp takımları (kalıp) |
| Çalışma Özelliği |
LCD ekran, sayısını otomatik olarak kaydeder işlenmiş ürünler, otomatik delme |
| iletim portu | uluslararası standart |
| İşletim Dili | İngilizce |
| Felç | 50MM |
| Kalıp yüksekliği | 170MM |
| Güç | 380/220V |
| Sigorta | 3 A |
| makine boyutu | 820x740x1750mm |
| Makina ağırlığı | 680kg |
Punch Pres Makinesi Delme Kalıbı Kurulum Adımları:
1. Güvenlik kapısını çıkarın
2. Alt kalıbın alt plakasındaki iki pim deliğini iki kancaya yerleştirin.
3. Üst kalıbı çekmeceye besleyin (aşağıdaki resme bakın) ve kalıp kenarı ve üst plaka üst üste gelir.
4. Makine manuel moda geçer.Alt kalıbı makineye beslemek için “ön ve arka” düğmesine basın.
5. Hava kaynağının bağlantısını kesin, üst ve alt silindirler yavaşça düşecek ve üst kalıbın kılavuz direği alt kalıba uzanacak ve ikisi yavaşça birbirine kapanacaktır.
6. Üst ve alt kalıplar kapatıldıktan sonra kelebek vidaları şekildeki gibi manuel olarak sıkın.Üst kalıbın hareket edemediğinden emin olun.Sıktıktan sonra hava kaynağı bağlanır, silindir yükselir, üst kalıp ayrılır ve üst kalıp ile alt kalıbın kapatılıp kapatılamayacağını kontrol etmek için hava kaynağı tekrar ayrılır.Bir sonraki adıma geçmeden önce üst ve alt kalıpların düzgün bir şekilde kapatıldığından emin olmak için işlemi bir veya iki kez tekrarlayın.

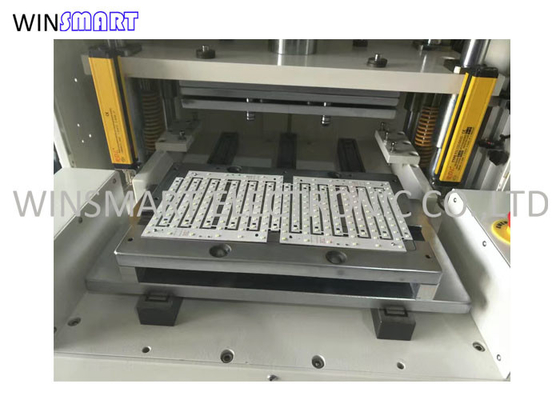

Punch Pres Makinesi Detayları:
Punch Pres Makinası Bakımı:
1. Atık tahtaları zamanında çıkarın.
2. İki ayda bir iki kılavuz çubuğa gres ekleyin ve
bağlantı çubuğu mili.
3. Basınç düşürme valfindeki suyu düzenli olarak boşaltın.
4. Organik kısımlar zarar görmüş ise derhal tamir edilmelidir.
