Ürün ayrıntıları:
|
| Koşul: | Yeni | PCB Malzemesi: | FR4, Alüminyum |
|---|---|---|---|
| PCB kalınlığı: | 0.8-3.0mm | Muayene Videosu: | sağlanan |
| Kesme Hassasiyeti: | ±0.05mm | Test raporu: | sağlanan |
| Çalışma alanı: | Çift, 320x320mm | Hız kesmek: | 1-100 mm/sn |
| temizleyici: | Opsiyonel üst ve alt vakum sistemi | Ürün adı: | PCBA Freze PCB Router Makinesi |
| Vurgulamak: | Mobil Elektronik PCB Router Makinesi,Otomatik CCD PCB Router Makinesi,PCBA Freze Kesme Makinesi |
||

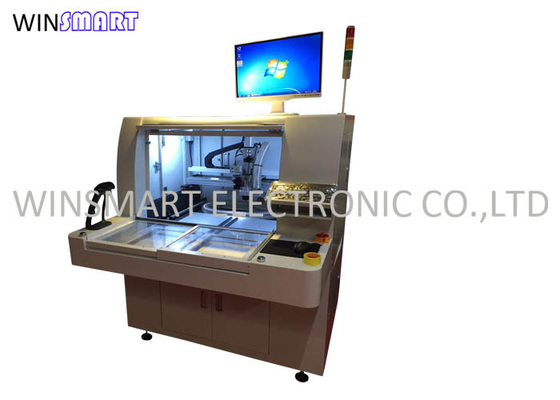

CCD Otomatik PCBA Freze Kesme Makinesi Mobil Elektronik PCB Router Makinesi
PCBA Freze PCB Router Makinesi Açıklama:
Depaneling yönlendirici, ahşap yönlendiriciye benzer bir makinedir.
PCB malzemesini frezelemek için bir yönlendirici bit kullanır.PCB malzemesinin sertliği, periyodik olarak değiştirilmesi gereken ucu aşındırır.
Yönlendirme, tek kartların bir paneldeki sekmeler kullanılarak bağlanmasını gerektirir.
Uç, sekmenin tüm malzemesini frezeler.
Vakumlanması gereken çok fazla toz üretir.
Vakum sisteminin ESD güvenli olması önemlidir.
Ayrıca PCB'nin sabitlenmesi sıkı olmalıdır - genellikle bir alüminyum mastar veya bir vakum tutma sistemi kullanılır.
PCBA Freze PCB Router Makinesi Özellikleri:
Bu sistem, yüksek hacimli üretim için iki kayar tablaya sahiptir.Ve pürüzsüz kesme kenarı sağlamak için PCBA'yı korumak için daha düşük strese sahiptir.
Gürültüsüz amaçlı ithal motor ve mil kullanılmaktadır.
Farklı müşterilerin gereksinimleri için isteğe bağlı üst ve alt vakumlu temizleme sistemi mevcuttur.
Hassas kesim sağlamak için yüksek kaliteli CCD sistemi.
Kolay ve basit programlama, freze uçları ve kesme hızı ayarlanabilir.
PCBA Freze PCB Yönlendirici Makine Özellikleri:
| Etraflı | |
| Boyutlar(G*D*Y) | 1250mm*1650mm*1450mm |
| Ağırlık | 750kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı(max) | 650mm*560mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks) | 320*320mm |
| PCB kalın (maks) | 5 mm |
| fikstür | |
| Sertlik fikstürü | Özel yapım fikstür |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| mil | 60000rpm/dak |
| Korumak | kendinden/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 80 mm/sn |
| Sürüş hızı (maks.) | 2500 mm/sn |
| kesim hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3.5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, dairesel, U-eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| gösterge | Gösterge Makine durumu |
| alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
| III.Kesinlik | |
| Eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0.1mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
PCBA Freze PCB Router Makinesi Uygulamaları:
Cep telefonu, otomotiv elektroniği, elektrikli ev aletleri, cep telefonu, LED aydınlatma, tıp endüstrisi vb. gibi elektronik endüstrilerinde yaygın olarak kullanılmaktadır.
