Ürün ayrıntıları:
|
| CE Onayı: | Evet | Garanti: | 1 yıl |
|---|---|---|---|
| Gerilim: | 220V/110V | mod: | Tam Otomatik |
| Maksimum Panel: | 300x300mm (özelleştirilebilir) | İsim: | Tam Otomatik V-cut PCB Depanelizer |
| Vurgulamak: | Tam Otomatik V Cut PCB Depanelizer,Inline V Cut PCB Depanelizer,Inline V Cut Depaneling Makinesi |
||

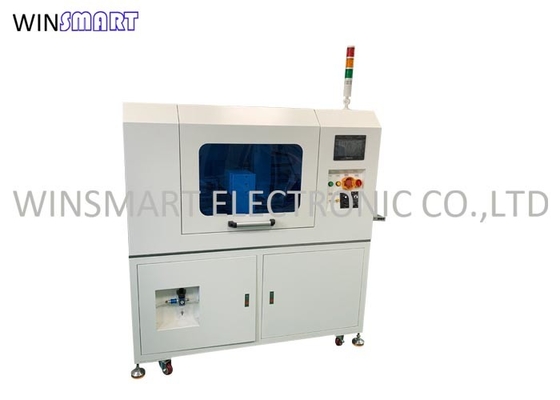

Tam Otomatik V-cut PCB Depanelizer Inline V-cut Depaneling Makinesi
Tam Otomatik V-cut PCB Depanelizer Özellikleri:
1. Birden fazla kesiciden oluşan tek bir grup otomatik olarak bölünebilir ve farklı ürünlere göre farklı kesiciler yapılabilir.
2. Güvenliği sağlamak için akrilik kapak ile donatılmıştır.
3. Elektrik kontrol kısmı, insan-makine arayüzünde, açmaya veya korumaya uygun olarak seçilebilir.
4. Bıçak kalıbının altında toz toplama tepsisi bulunmaktadır.
5. Yüzeyde kare kaynak çerçevesi, sac sızdırmazlık plakası, çelik boya fırını benimseyin.
6. Tüm V oluklu paneller için uygundur.
7. Depaneling malzemesi: FR4, MCPCB
Tam Otomatik V-cut PCB Depanelizer Spesifikasyonu:
| Makine Ölçüsü | İsim | Satır İçi V-Cut PCB Ayırıcı |
| Boyut | 1500*800*1500mm | |
| Ağırlık | 600kg | |
| Renk | Beyaz | |
| Kullanım Gereksinimleri | Güç kaynağı | AC220V, 1800W |
| Hava besleme | 0.6MPa | |
| Çevre | Temiz ve kuru, nemden veya yüksek sıcaklıktan kaçının | |
| Bileşen ve puanlama çizgisi arasındaki minimum mesafe | 1,5 mm | |
| PCB Panel Aralığı | 12x12mm – 300x300mm | |
| Besleme kapağı ayarı | Ön taraf sabit, arka taraf ayarlanabilir | |
| Maksimum bileşen yüksekliği | Üst 35mm, alt 20mm | |
| Yazılım | PLC | yerel marka |
| Parametre ayarı | Dokunmatik ekranda ayarlama | |
| Depolamak | 50 program için mevcut | |
| Dokunmatik ekran | Tayvan markası | |
| Sensör | Omron | |
| Bıçak Özellikleri | Malzeme | Japonya yüksek çelik |
| Melek | 10-30 derece | |
| Ömür | 3.000.000 kez | |
| Bıçak kalıbı hassasiyeti | 0,1 mm | |
| Bıçak kalıp süresini değiştirin | 60 dakika | |
| Diğer İşlev | Yanlış işlem koruması | Sensör, yazılım |
| Güvenli koruma | Acil durdurma anahtarı | |
| Güç ve gaz kesme fonksiyonu | Evet | |
| Kendi kendine kontrol işlevi | Başlatma süresi izleme, kapasite izleme, ekipman arıza bilgisi ve otomatik hariç tutma sistemi |
Tam Otomatik V-cut PCB Depanelizer Çalışma Adımları:
1. Üst tahta mekanizması PCBA'yı önceden belirlenmiş ize gönderir, taşıma yolu PCBA'yı alt düz bıçağın tepesine gönderir, alt düz bıçak yükselir, üst düz bıçak hareket eder ve tüm V puanlanana kadar Y yönünde keser Y yönündeki çizgiler kesilir.
2. Y yönü tarafından kesilen ayrılmış panolar, yol boyunca çok sayıda kesiciden oluşan birden çok gruba akar ve X yönünde kesilen PCB bir seferde tamamlanır.
3. Ayrılmış tekli PCB, boşaltma konveyör bandına düşer ve arka iş istasyonuna akar.
4. Makinenin kesici kalıbının altında tozu emmek için elektrikli süpürge bulunmaktadır.
