PCB Depaneling Yönlendirici Makinesi

Çift Tablalı Yüksek Hızlı Dört Eksenli Görsel PCB Router Freze 350x400mm

Tüm Kategori

PCB Depaneling Yönlendirici Makinesi

Sıcak Çubuk Lehimleme Makinesi

SMT besleyici arabası

Bizimle İletişim

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Şimdi iletişime geçin

Çift Tablalı Yüksek Hızlı Dört Eksenli Görsel PCB Router Freze 350x400mm

Brand Name:	Winsmart
Model Number:	SMTR07
MOQ:	1 takım
fiyat:	USD20000-80000
Packaging Details:	kontrplak durumda
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

bağlantı yolu:

Freze Eklemleri

PCB Malzemesi:

FR4, Alüminyum

PCB kalınlığı:

0.8-3.0mm

Muayene Videosu:

Sağlanan

Kesme Hassasiyeti:

±0.05mm

sertifika:

Çalışma alanı:

350x400mm

Hız kesmek:

1-100 mm/sn

temizleyici:

Alt vakum sistemi

Ürün adı:

PCB Yönlendirici Freze

Yetenek temini:

100 takım/ay

Vurgulamak:

Görsel PCB Router Freze

350x400mm PCB Router Freze

Dört Eksen PCB Depaneling Router Makinesi

Product Description

350x400mm Çift Tablalı Yüksek Hızlı Dört Eksenli Görsel PCB Router Freze Kesici

PCB Yönlendirici Makine Özellikleri:
Bu sistem, yüksek hacimli üretim için iki kayar tablaya sahiptir.Ve pürüzsüz kesme kenarı sağlamak için PCBA'yı korumak için daha düşük strese sahiptir.
Gürültüsüz amaç için ithal motor ve mil kullanılmaktadır.
Farklı müşterilerin gereksinimleri için isteğe bağlı üst ve alt vakumlu temizleme sistemi mevcuttur.
Hassas kesim sağlamak için yüksek kaliteli CCD sistemi.
Kolay ve basit programlama, freze uçları ve kesme hızı ayarlanabilir.

PCBA Freze PCB Router Makine Özellikleri:

Etraflı
Boyutlar(GDY)	1150mm1250mm1325mm
Ağırlık	750kg
Yükseklik ofseti	60~110mm
Manipülatör
Motor tipi	JiaBao serisi
Konumlandırma tekrarlanabilirliği	0,001 mm
Eksen çalışma alanı(max)	870mm450mm50mm
iş istasyonu
PCB sabitleme	standart, uzmanlık
PCB yükleme/boşaltma	Manuel
PCB boyutu (maks)	350*400mm
PCB kalın (maks)	5 mm
fikstür
Sertlik fikstürü	Özel yapım fikstür
Fikstür sabitleme	makine
Mil Motoru
Güç	40W
mil	60000rpm/dak
Korumak	kendinden/rüzgar soğutma
Kesiciyi değiştir	uzmanlık
Yönlendirme yeteneği
Kesme hızı (maks.)	100 mm/sn
Sürüş hızı (maks.)	3000 mm/sn
kesim hassasiyeti	0,01 mm
Vakum sistemi
vakum gücü	3.5KW AC 380V
Vakum	çekül
Araçlar
Güç	2.0KW AC380V
Hava besleme	4-6KG/cm2
Programlama
Program düzenleme	Çizgide
İşlev düzenleme	Çizgi, yay, circula, U-eğrisi
Program depolama	HDD
Görüş sistemi	SONE renkli CCD
freze ofseti	OTO
Vakum kurulumu	OTO
Operasyon Monitörleri
gösterge	Gösterge Makine durumu
alet kontrolü	Otomatik algılama aracı ömrü, zaman testi kullanımı
Motor koruması	Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun
motor aşırı yükleme kontrolü	Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu
Alet kullanım süresi	Otomatik algılama aracı ömrü,
Veri istatistiği	Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri
Hata kaydı	Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder
III.Kesinlik
Eksen hassasiyeti	0,001 mm
Kesme hassasiyeti	0.1mm
IV.Emniyet
Çalışma alanı koruması	Dört mühürlü koruma ile
Kapı sensörü	Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı)
Acil durdurma düğmesi

PCB Router Elektrikli Süpürge Parametreleri:

Süzgeç	Dikey kutu
Toz kutusu boyutları	730mm×640mm×1700mm
gerilim gücü	AC380V 50HZ,2.2KW,3HP
Gürültü	75 db'nin altında
Hava girişi/çıkış boyutları	6 inç/8 inç
Güç kablosu	5X2.5²
Yüksek yoğunluklu filtre torbası	16 ADET

PCB Yönlendirici Makine Uygulamaları:
Cep telefonu, otomotiv elektroniği, elektrikli ev aletleri, cep telefonu, LED aydınlatma, tıp endüstrisi vb. gibi elektronik endüstrilerinde yaygın olarak kullanılmaktadır.

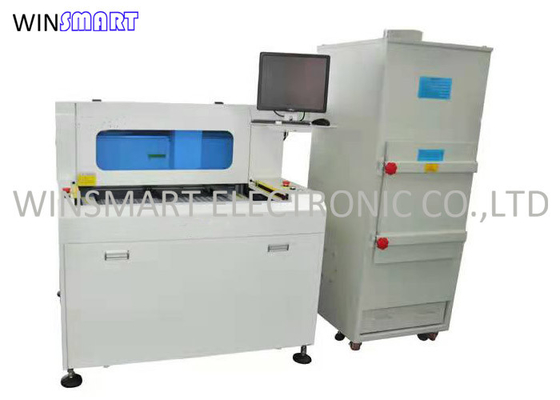

Çift Tablalı Yüksek Hızlı Dört Eksenli Görsel PCB Router Freze 350x400mm 0

PCB Router Makine Kurulum Gereksinimleri:

1. Plaka dağıtıcının güç kaynağı gereksinimleri: AC380V (ana motor) 4.8K8/9A+ (elektrikli süpürge) 2.2KW/4.7A

2. Tn-s: Faz A, Faz B, Faz C, Sıfır Hattı (N), Toprak Hattı (PE), Güç Hattı 4mm²Üstünde

3. Hava basıncı gereksinimi: 4-6kg/cm²

4. Makinenin yerleştirme alanı: 80-100CM bakım mesafesi makinenin arkasında duvardan ayrılmalıdır. Sol ve sağ taraflar 50-80CM bakım mesafesi ayırmalıdır.

5. Fikstür gereksinimleri: toplam yükseklik 37MM'dir, alt çerçeve + jig'e bölünmüştür ve alt çerçevenin uzunluğu ve genişliği 430M m × 380m'dir, alt çerçeve montajı için M6 deliği kare 360 × 360MM'dir.
