Ürün ayrıntıları:
|
| Satış Sonrası Hizmet: | Operasyon videosu ve çevrimiçi destek | Lazer: | UV |
|---|---|---|---|
| Çalışma alanı: | 300x300mm | Fikstür: | Özelleştirilmiş |
| Test raporu: | Tedarik edilen | İsim: | Lazer epilasyon |
| Vurgulamak: | Yüksek Verimlilik PCB Lazer Depaneling Makinesi,Çift Tablolu PCB Lazer Depaneling Makinesi,300x300mm Lazer PCB Depaneling Makinesi |
||
Çift Tablalı Yüksek Verimli PCB Lazer Depaneling PCB Depanelizer Makinesi
Lazer Depaneling Amaç:
İşleme ve uygulama nesneleri PCB, FPC yumuşak ve sert levha ve ilgili malzeme kesme, kapak açma ve diğer işlemlerdir.
Lazer, optik yol, galvanometre sistemi, 4 eksenli hareket platformu ve görüntü dahil olmak üzere ekipmanın tüm bileşenlerinin verimli entegrasyonu
Verimli ve doğru çalışmayı sağlamak için sistem.
Lazer Depaneling Özellikleri:
| Güç | 380V AC, 50Hz, 20A |
| Sıkıştırılmış hava | Sıkıştırılmış hava |
| Makine Ölçüsü | 1450(U)x1350(G)x1665(Y)mm |
| Kurulum Alanı | 3000x3000x2500mm |
| Makina ağırlığı | 2000kg |
| Ortam sıcaklığı | 22 ~ 25 ℃ |
| sıcaklık değişimi | ± 1 ℃ / 24 saat içinde |
| Ortam nemi | %40 ~ %70 içinde (belirgin bir yoğuşmaya izin verilmez) |
| Tozsuz kalite | 100000 veya daha iyisi |
| güç tüketimi | 6KW |
| Kesme genişliği | ≤ 50mm × 50mm |
| Kesme malzemeleri | PCB / FPC, LCP / yapıştırıcı ve diğer ilgili malzemelerin tam kesim / yarım kesim |
| kesme kalınlığı | ≤ 3mm |
| Hız kesmek | ≤ 3000mm / S |
| Genel işleme hassasiyeti | ≤ 30um |
| işleme modeli | düz çizgi, eğik çizgi, eğri, anormallik vb. |
Lazer Depaneling Lazer Kaynağı:
| Lazer | 355nm ışık dalgası nanosaniye lazer |
| tekrarlama sıklığı | 50-150khz |
| Lazer Gücü | UV 15W@30KHz |
| Darbe genişliği | < 20ns |
| Enerji kararlılığı | 8 saatten fazla < %3 RMS |
| Işın kalitesi m² | < 1.3 |
| mod | 2500 mm/Sn |
Lazer Depaneling Özellikleri:
İşleme ısı etkisini etkili bir şekilde kontrol edin ve ürünün kenar çökmesini ve termal etkisini iyileştirin.Yüksek kaliteli lazer, temas işleme yok, kesimden sonra çapak ve çapak yok.Olgun süreç sistemi, grafikleri doğru bir şekilde hesaplayabilir ve bölümlere ayırabilir ve parametreleri işleme ve grafikleri işleme sürecini gerçekleştirebilir.Stres yok, ±5μm kesme hassasiyeti.Kolay kullanım için gerber dosyasını içe aktarın.Uzaylı/çizgi kesme mevcuttur.Temassız, pürüzsüz kesme kenarı.

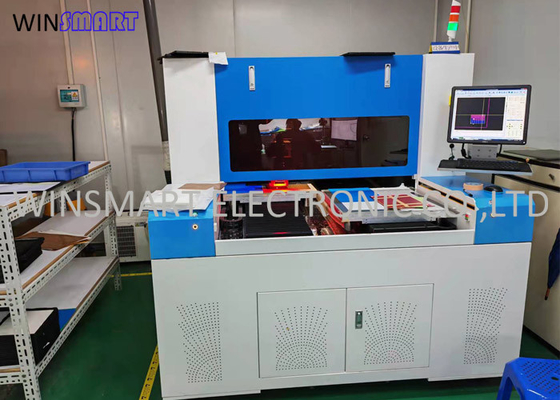

Lazer Depaneling Lazer Fotoğrafları:
Lazer Depaneling Uygulamaları ve Kesim Etkisi:
Uygulama alanları: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, vb. Toz yok, PCB iletkenliği iyi.
