Ürün ayrıntıları:
|
Elektrikli süpürge: | 3HP | iyonlaştırıcı: | Evet |
---|---|---|---|
PCB Kalınlığı: | 0.8-3.0mm | Yönlendirme biti: | Çap 0.8-3.0mm |
Kesme hassasiyeti: | ±0.05mm | Mevcut PCB: | Sekme Paneli |
Marka: | Winsmart | Ürün adı: | Yönlendirici PCB Kesme Makinesi |
Vurgulamak: | Yönlendirici PCB Kesme Makinesi,3HP Depanelizer PCB Kesme Makinesi,PCB Depaneling Yönlendirici Makinesi |

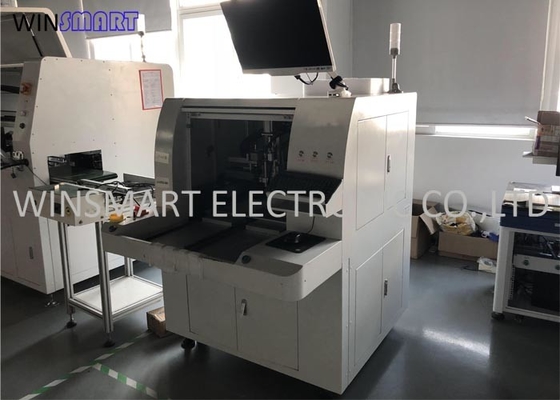

CCD Kamera Yönlendirici PCB Kesme Makinesi Yarı Otomatik PCB Depanelizer
Yönlendirici PCB Kesme Makinesi Genel Bakış:
Bu yönlendirici esas olarak, önceden düzenlenmiş yollara göre çoklu bağlantı modunda PCB kartlarını ayırmak için yüksek hızda çalıştırmak için freze kesicisini kullanan bir cihazdır. Elle kesme, V-CUT veya delme kusurlarının değiştirilmesi, ürünlerin kalitesinin iyileştirilmesi ve reddetme oranını azaltır.Makine, insan-makine arayüzü Windows 10 işletim sistemi, basit ve insancıllaştırılmış arayüz tasarımı, otomatik kesme yolu düzeltme sistemi, yüksek pikselli CCD program yapımı, blok program ve tek adımlı program düzenleme ve modifikasyonunu benimser. PCB'nin yükleme ve boşaltma cihazı ile etkileşimli çalışan iki platform, makinenin boşta kalma süresini etkili bir şekilde azaltabilir ve böylece ideal üretim verimliliğine ulaşabilir.
Yönlendirici PCB Kesme Makinesi Özellikleri:
1. Makine, endüstriyel yüksek pikselli CCD büyütücü lens ve yardımcı program öğretim ve düzenleme işlevleriyle donatılmıştır.Hassasiyet daha yüksek, daha doğru ve görüntü daha net.
2. Otomatik MARK noktası konumlandırma ve düzeltme sistemi, hareket yolunun gerçek zamanlı gösterimine ve simüle edilmiş rota takibine sahiptir.ekran bir bakışta net.otomatik hizalama ve düzeltme işlevi daha yüksek kesme doğruluğuna sahiptir.PCB, 3 mm aralığında dengelendiği sürece, makine görüşü, operatörün kartı yerleştirirken doğruluk gereksinimini azaltan otomatik rota düzeltmesi gerçekleştirebilir. Ve çalışma verimliliği büyük ölçüde iyileştirilir.
3. Programın sol ve sağ çalışma masası kopyası, blok kopyası, dizi, çok açılı bağlantı kartı kopyası, tek adımlı izleme modifikasyon işlevi ve programın blok düzenleme modifikasyon işlevi, program üretim süresini doğru bir şekilde basitleştirir ve programlama verimliliğini artırır.

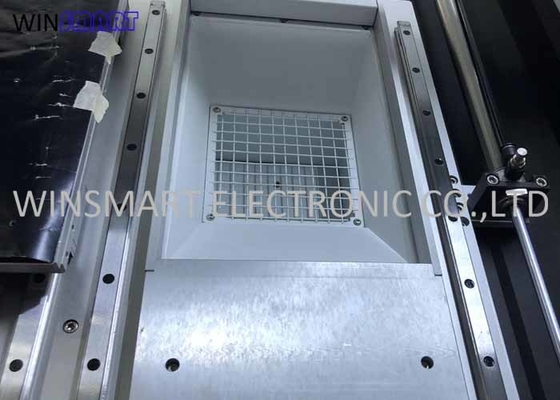

4. Yüksek güçlü giriş fanından yapılmış elektrikli süpürge ve yüksek voltajlı statik eleme cihazı, daha iyi toz emme etkisine ve daha düşük gürültüye sahiptir.
5. Takım ömrünü izlemek için, freze bıçağı belirli bir mesafeyi kestikten sonra otomatik olarak yükselecek ve kesilmemiş başka bir bıçak konumuna düşecektir.Freze bıçağının ömrünü uzatmak için üst ve alt mesafeler ve zamanlar bıçak uzunluğuna göre ayarlanabilir.
6. Şeffaf güvenlik kapısı tasarımı, işleme sürecini bir bakışta netleştirir.Kapıyı açmanın iki yolu vardır: farklı müşterilerin seçebileceği acil durdurma ve %50 yavaşlama. Acil durdurma, işleme sırasında kazaları önlemek ve güvenlik denetimi için bir çalışma ortamı sağlamaktır. Programlama yaparken, programcıların durumu izlemesi uygundur. işlem.
7. PCB paneli, bekleme süresini azaltmak ve verimi artırmak için iki platformlu servo motor şanzıman sistemi kullanılarak işlenir ve yerleştirilir. Aynı zamanda farklı müşteri ihtiyaçlarını karşılamak için ithal mil ve yerli mil sağlar.
Yönlendirici PCB Kesme Makinesi Özellikleri:
Etraflı | |
Boyutlar(G*D*Y) | 1250mm*1650mm*1450mm |
Ağırlık | 750kg |
Yükseklik ofseti | 60~110mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Konumlandırma tekrarlanabilirliği | 0,001 mm |
Eksen çalışma alanı(max) | 650mm*560mm*50mm |
iş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme/boşaltma | Manuel |
PCB boyutu (maks) | 320*320mm |
PCB kalın (maks) | 5 mm |
fikstür | |
Sertlik fikstürü | Özel yapım fikstür |
Fikstür sabitleme | makine |
Mil Motoru | |
Güç | 150W |
mil | 60000rpm/dak |
Korumak | kendinden/rüzgar soğutma |
Kesiciyi değiştir | uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 80 mm/sn |
Sürüş hızı (maks.) | 2500 mm/sn |
kesim hassasiyeti | 0,01 mm |
Vakum sistemi | |
vakum gücü | 3.5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 4-6KG/cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, circula, U-eğrisi |
Program depolama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
gösterge | Gösterge Makine durumu |
alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
III.Kesinlik | |
Eksen hassasiyeti | 0,001 mm |
Kesme hassasiyeti | 0.1mm |
IV.Emniyet | |
Çalışma alanı koruması | Dört mühürlü koruma ile |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
Acil durdurma düğmesi |
Yönlendirici PCB Kesme Makinesi şunları içerir:
Elektrikli süpürge x 1 adet
Mil x 1 adet
Yönlendirme biti x 10 adet
Kullanım kılavuzu x 1 adet
operasyon videoları
