Ürün ayrıntıları:
|
| Satış Sonrası Hizmet: | 7/24 saat çevrimiçi destek | Lazer: | UV |
|---|---|---|---|
| Çalışma alanı: | 300x300mm | PCB tipi: | V-puanı ve sekmesi |
| Garanti: | 1 yıl | İsim: | UV Lazer PCB Kesim |
| Vurgulamak: | FPC UV Lazer Depaneling Makinesi,UV PCB Lazer Depaneling Makinesi,300mm Lazer PCB Depaneling Makinesi |
||

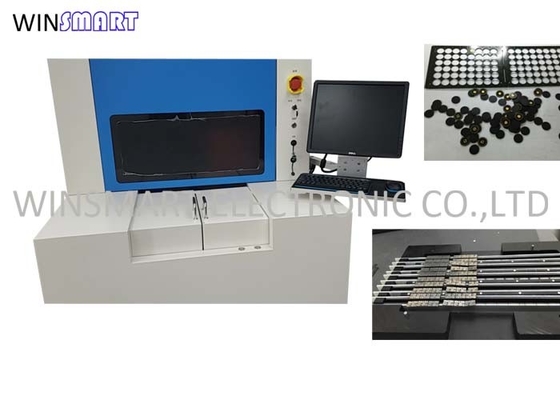

FPC/PCB Depaneling için Mekanik Stres Olmadan UV Lazer PCB Kesme
UV Lazer PCB Kesim Uygulamaları:
FPC ve bazı ilgili malzemeler, FPC/PCB/ Rigid-Flex PCB kesimi, Kamera modülü kesimi
UV Lazer PCB Kesme Avantajları:
Alt tabakalar veya devreler üzerinde mekanik stres yok
Takım maliyeti veya sarf malzemesi yok.
Çok yönlülük – sadece ayarları değiştirerek uygulamaları değiştirme yeteneği
Referans Tanıma – daha hassas ve temiz kesim
PCB depaneling/singulation süreci başlamadan önce Optik Tanıma.CMS Laser, bu özelliği sağlayan birkaç şirketten biridir.
Hemen hemen her alt tabakayı depanel etme yeteneği.(Rogers, FR4, ChemA, Teflon, seramik, alüminyum, pirinç, bakır vb.)
< 50 mikron kadar küçük olağanüstü kesim kalitesi tutma toleransları.
Tasarım sınırlaması yok - karmaşık konturlar ve çok boyutlu panolar dahil olmak üzere PCB kartını sanal olarak kesme ve boyutlandırma yeteneği
UV Lazer PCB Kesim Özellikleri:
| Güç | 380V AC, 50Hz, 20A |
| Sıkıştırılmış hava | Sıkıştırılmış hava |
| Makine Boyutu | 1450(U)x1350(G)x1665(Y)mm |
| Kurulum Alanı | 3000x3000x2500mm |
| Makina ağırlığı | 2000kgs |
| Ortam sıcaklığı | 22 ~ 25 ℃ |
| sıcaklık değişimi | ± 1 ℃ / 24 saat içinde |
| Ortam nemi | %40 ~ %70 arasında (belirgin bir yoğuşmaya izin verilmez) |
| Tozsuz sınıf | 100000 veya daha iyisi |
| güç tüketimi | 6KW |
| Kesme genişliği | ≤ 50mm × 50mm |
| Kesme malzemeleri | PCB / FPC, LCP / yapıştırıcı ve diğer ilgili malzemelerin tam kesimi / yarım kesimi |
| kesme kalınlığı | ≤ 3 mm |
| Hız kesmek | ≤ 3000mm / S |
| Genel işleme doğruluğu | ≤ 30um |
| işleme modeli | düz çizgi, eğik çizgi, eğri, anormallik, vb |
UV Lazer PCB Kesme Lazeri Kaynağı:
| Lazer | 355nm ışık dalgası nanosaniye lazer |
| tekrarlama sıklığı | 50-150khz |
| lazer gücü | UV 15W@30KHz |
| Darbe genişliği | < 20ns |
| Enerji kararlılığı | 8 saatte < %3 RMS |
| Kiriş kalitesi m ² | < 1.3 |
| mod | 2500 mm/S |
UV Lazer PCB Kesme Özellikleri:
1. İşleme ısı etkisini etkili bir şekilde kontrol edin ve ürünün kenar çökmesini ve termal etkisini iyileştirin.
2. Yüksek kaliteli lazer, temassız işleme, kesimden sonra çapak ve çapak yok.Olgun süreç sistemi, grafikleri doğru bir şekilde hesaplayabilir ve bölümlere ayırabilir ve parametreleri işleme ve grafik işleme sürecini gerçekleştirebilir.
3. Stres yok, ±5μm kesme hassasiyeti.
4. Kolay kullanım için gerber dosyasını içe aktarın.Uzaylı/hat kesme mevcuttur.
5. Temassız, pürüzsüz kesme kenarı.
