Ürün ayrıntıları:
|
PCB Tipi: | Sekme panoları | PCB Malzemesi: | FR4, MCPCB, FPC |
---|---|---|---|
PCB Kalınlığı: | 0,1-3 mm | ambalajlama: | Kontrplak Kasa |
Kesinlik: | ±0,05 mm | İsim: | PCB Depaneling Delme |
Vurgulamak: | 3mm PCB Depaneling Makinesi,FR4 PCB Depaneling Makinesi,Depaneling PCB Delme Makinesi |

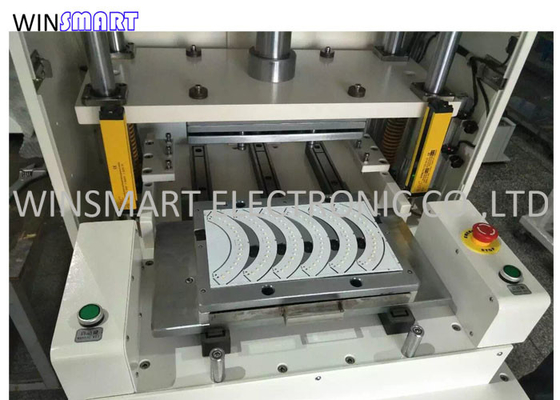

4.Otomatik Silindir Tahrikli PCB Depaneling Delme Opsiyonel 8-30 Ton
PCB Depaneling Delme Genel Bakış:
Noktalar ve zımba delikleri ile bağlanan PCB/FPC için tasarlanmıştır, yüksek verimli hassas damgalama ve delme etkisine sahiptir.Mevcut pazarda sadece dilme FPC, PCB deformasyonunu garanti eder.
Özel ince PCB'ler için minimum kesme hassasiyeti ±0,05 mm'dir.Maksimum çalışma alanı 460*320 mm'dir.
PCB Depaneling Delme Özellikleri:
1. Çift anahtar iki el hareket başlangıcı.
2. Alt kalıbın içeri ve dışarı kayma yolu ile donatılmıştır ve alt kalıp otomatik olarak içeri ve dışarıdır, bu nedenle ürünün alınması ve yerleştirilmesi uygun ve güvenlidir.
3. Acil durdurma anahtarı, sorunları tanımlayın ve zamanında kapatın.
4. Güvenlik kapıları, kalıbın montajı ve devreye alınması, ellerin kaymasını önlemek için. (Güvenlik kapısı olmadan normal çalışma çalışmaz).
5. Güvenlik hava basıncı ayar fonksiyonu, limit aşımı alarmı.Otomatik sayma, aşırı limit kapatma.
7. Kesme tahtası minimuma indirildiğinde ve kalayın çatlamasını önlemek için oluşan iç gerilim.
8. Çok yüksek hacimli panolar için uygundur.
PCB Depaneling Delme Karakteristiği:
1. El kitabının neden olduğu mikro çatlakları önlemek için delme kalıpları aracılığıyla PCB/FPC'nin sökülmesi.
2. Sertlik için dökme demir çerçeve.Delme kalıpları değiştirilebilir.Delme kalıplarının kolay kurulumu.
3.Kolay yükleme ve boşaltma için hareketli alt kalıpPCB zımba kalıbı|FPC kalıp|PCB zımba kalıbı |FPC kalıbı.
4. Ekipman evrenseldir.Çeşitli kalıplar değiştirilebilir ve kalıp değişimi uygun ve hızlıdır.
PCB Depaneling Delme Şartnamesi:
Çalışma alanı | 460*320mm |
çalışma basıncı | 0.45-0.7Mpa |
Kesme hassasiyeti | ±0,05 mm |
Devir süresi | 7-15 saniye |
Çıktı | 8T |
PCB/FPC kalınlığı | 0,08-3,5 mm |
PCB/FPC malzemesi | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Kesme modu | delme |
Zımba fikstürü | Kalıp işleme (kalıp) |
Çalışan Mülk |
LCD ekran, Sayıyı otomatik olarak kaydeder işlenmiş ürünler, otomatik delme |
İletim bağlantı noktası | Uluslararası standart |
İşlem Dili | İngilizce |
Felç | 50MM |
kalıp yüksekliği | 170MM |
Güç | 380/220V |
Sigorta | 3 A |
makine boyutu | 820x740x1750mm |
Makina ağırlığı | 680kg |
PCB Depaneling Delme Uygulaması:
Yüksek hacimli yönlendirilmiş FR4 ve Alüminyum PCB panoları ve FPC depaneling için başvurun.
