Ürün ayrıntıları:
|
| kullanım: | SMT Üretim Hattı | PCB Boyutu: | 50*50-460*330mm |
|---|---|---|---|
| Başvuru: | SMT PCB Montaj Üretim Hattı | Satış Sonrası Hizmet: | Video teknik destek, 7/24 saat çevrimiçi destek |
| Garanti: | 12 ay | İsim: | PCB Taşıma Ekipmanları |
| Vurgulamak: | Boşaltıcı PCB Taşıma Ekipmanları,SMT PCB Taşıma Ekipmanları,460x330mm PCB Yükleyici Boşaltıcı |
||

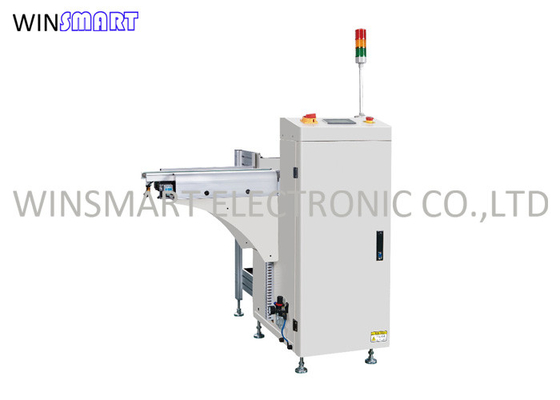

PCB Taşıma Ekipmanları Otomatik Sağ Açı PCB Boşaltma Makinesi
PCB Taşıma Ekipmanı Açıklaması
Sağlam ve kararlı tasarım
Kararlı ve güvenilir entegre kontrol sistemi
Hafif dokunuşlu LED membran anahtarı veya dokunmatik ekran kontrolü
Dergi rafını sabitlemek için üst ve alt pnömatik kelepçeler
Tahta hasarını önlemek için iticilerde basınç ayarlandı
Makine her zaman arıza izleme
Küçük makine ayak izi
SMEMA uyumlu
PCB Taşıma Ekipmanına Genel Bakış:
1.PLC+dokunmatik ekran denetleyicisi için geçerlidir.
2.Güçlü, sağlam ve istikrarlı tasarım.
3. Magazin raf konumunu sağlamak için yukarı ve aşağı pnömatik kelepçeler.
4. PCB kırılmasını önlemek için özel gaz devresi tasarımı.
5.SMEMA sinyali ile.
PCB Taşıma Ekipmanı Özellikleri:
| model numarası | SMTAU-250 | SMTAU-330 | SMTAU-390 | SMTAU-460 |
| PCB Boyutu (mm) | (50x50)-(350x250) | (50x50)-(455x330) | (50x50)-(530x390) | (50x50)-(530x460) |
| Makine Boyutu (mm) | 1180x1130x1200 | 1300x1420x1200 | 1500x1530x1200 | 1500x1630x1200 |
| Dergi Boyutu (mm) | 355x320x560mm | 460x400x563 | 535x460x570 | 535x530x570 |
| Ağırlık (kg) | 170 | 190 | 210 | 250 |
Teknik parametreler:
| İşlev | PCB Yükleme Süresi | Dergi Değişim Zamanı | Güç kaynağı | Hava basıncı |
| PCB yükleme için kullanılır | Yaklaşık 6 saniye | Yaklaşık 30 saniye | 100-230V, 1PH, Maks. 300VA | 4-6Bar |
| Taşıma Yüksekliği | Ulaşım Yönü | PCB Kalınlığı | Dergi Numarası | Adım Adım Seçimi |
| 900±20mm (veya özelleştirilmiş) | L'den R'ye veya R'den L'ye | En az 0,6 mm | Yukarı: 1;Aşağı: 1 | 10 mm, 20 mm, 30 mm, 40 mm |
