Ürün ayrıntıları:
|
PCB tipi: | V-cut ve Tab Sert PCB | PCB Kalınlığı: | 3.0mm |
---|---|---|---|
Mil Hızı: | 20000-60000 devir/dakika | Kesme hassasiyeti: | ±0.05mm |
Maksimum pcb: | 300x300mm(Standart) | İsim: | pcb depaneling makinesi |
Vurgulamak: | Üniversal PCB Depaneling Makinesi,300x300mm PCB Depaneling Makinesi,Sert FR4 Alüminyum PCBA Kesme Sistemi |

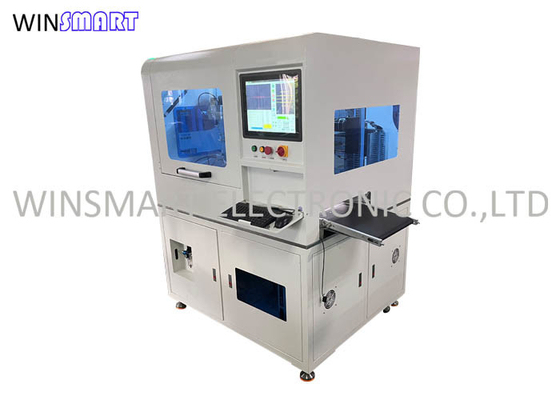

Sert FR4 Alüminyum PCBA Kesme Sistemi Evrensel PCB Depaneling Makinesi
PCB Depaneling Makinesi İşlevi:
Bu PCB depaneling makinesi, V-cut ve freze köprüsü ile bağlanan hem FR4 hem de Alüminyum PCBA için kullanılabilir.
Hem V-oluk hem de frezeli derz kesimi için 2 farklı tipte işmiline sahiptir.
PCB Depaneling Makinesi Avantajı:
1. Hem V-cut hem de sekme PCBA depaneling için düşük kesme gerilimi.
2. Hassas programlama ve çalıştırma için PC ve CCD görüş sistemi.
3. Kolay programlama.
4. Tozsuz atölye için en iyi toz toplama sistemi.
5. Yüksek hacimli ürünler için yüksek üretim kapasitesi.
PCB Depaneling Makinesi Özellikleri:
1. V-cut ve sekme panolarını kapsayan her türlü sert PCBA depanelingine uygun insansız üretim gerçekleştirin.
2. PC ve CCD görüş sistemi.
3. Dengeleme ve toz toplama ile programlama.
4. 2 iğ monte edilmiştir, biri V-kesimli panel ayırma için, diğeri frezeleme köprü paneli ayırma içindir.
5. Kesme sırasında bileşenleri hasardan korumak için 500'den az kesme gerilimi.
6. Opsiyonel QR kod ve barkod takip sistemi.
7. Dostu yazılım, kullanımı ve programlanması kolay
PCB Depaneling Makinesi Kesme Yapısı:
1. Servo motor, kesme hızı ve hassasiyetini sağlamak için hassas bir vida tahrikiyle eşleştirilir.
2. Testere bıçağı kesici, kesme stresini etkili bir şekilde azaltan yüksek hızlı fırçasız bir motor tarafından çalıştırılır.
3. İki iğ ayrı ayrı çalışır, tüm FR4 ve Alüminyum PCBA depaneling için uygundur.
PCB Depaneling Makinesi Özellikleri:
Model numarası | SMTID3 |
Makine Boyutu | 1800(U) x 1500(G) x 2200(Y)mm |
Gerilim | 220V/50Hz, 2.5KW |
Maksimum PCB Boyutu | 300x300mm (özelleştirilebilir) |
PCB Kalınlığı | 0,4-6 mm |
Besleme Modu | Otomatik |
PCB Konumlandırma | Özelleştirilmiş fikstür |
Programlama | Vizyon öğretimi, satır içi programlama |
Kesme Mili | 20000-60000rpm/dak |
Soğutma Tipi | kendi kendine soğutma |
Toz Toplama Modu | En iyi koleksiyon |
Hız kesmek | 1-100 mm/sn |
Kesme Doğruluğu | ±0.02mm |
Yönlendirme Biti | 0.8-3.0 Çap, sağa dönüş |
Tekrarlama Doğruluğu | ±0.02mm |
Kontrol sistemi | endüstriyel bilgisayar |
mil | Almanya SycoTec 4025HY |
