Ürün ayrıntıları:
|
| mod: | Çizgide | PCB Malzemesi: | FR4 |
|---|---|---|---|
| PCB Kalınlığı: | 0.8-3.0mm | Avantaj: | İşlem gerekmez |
| Kesme hassasiyeti: | ±0.05mm | Maksimum PCB boyutu: | 300x340mm |
| konumlandırma: | Fikstür | Ürün adı: | Hat İçi PCB Depaneling Yönlendiricisi |
| Vurgulamak: | Satır içi PCB Depaneling Router,Sert PCB Depaneling Router,FR4 Malzeme PCB Depaneling Router Makinesi |
||

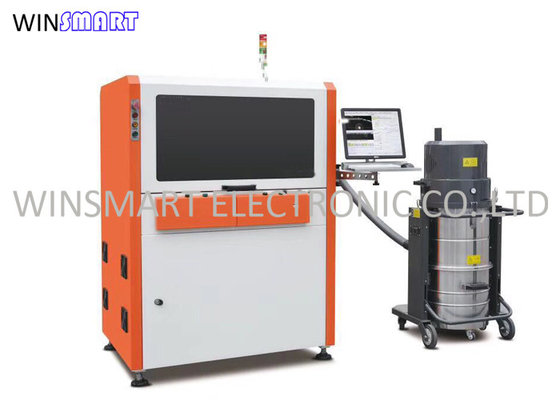

Sert PCB Kartları İçin Sıralı Freze PCB Depaneling Router Makinesi
Hat İçi PCB Depaneling Yönlendirici Açıklama:
Bu, ATE test hattı için yükleyici ve boşaltıcılı yüksek hızlı iş mili, bileşenleri iyi korumak ve hassasiyet ve temizlik sağlamak için düşük kesme gerilimi kullanan tam otomatik bir PCB ayırma makinesidir.
Hat İçi PCB Depaneling Yönlendirici Özellikleri:
Yüksek hacimli üretim için tam otomatik olup, hassas kesim için PC ve CCD görüş sistemine sahiptir.Dengeleme ve alt toz toplama ile çevrimiçi programlama.PCB yüzeyini ve atölyeyi temiz yapan alttan kesme tasarımı.Kompakt gövdesi üretim alanından tasarruf sağlar ve farklı tipteki panolar için esnektir, farklı müşterilerin gereksinimlerini karşılamak için özel olarak üretilmiştir.
Hat İçi PCB Depaneling Yönlendirici Spesifikasyonu:
| Model numarası | SMTIR811 |
| Makine Boyutu | 1500(U)x850(G)x1600(Y)mm |
| Makina ağırlığı | Yaklaşık 800 kg |
| Maksimum PCB Boyutu | 260x340mm (standart) |
| PCB Kalınlığı | 0,4-6 mm |
| İletim Yüksekliği | 900±50mm |
| İletim Yönü | Sol -> Sağ |
| Ulaşım Hızı | 1500 mm/sn |
| Besleme Modu | Bölüm tipi taşıma kılavuz rayı |
| Ray Genişlik Ayarı | Manuel |
| İletişim Sinyali | SMEMA |
| PCB Konumlandırma | Fikstür konumlandırma |
| Toplama Sistemi | Vakum |
| Kesme Mili | SycoTec 60000rpm/dak (standart) |
| Soğutma Tipi | kendi kendine soğutma |
| Otomatik Takım Değiştirme | İsteğe bağlı |
| Kırma Bıçak Kontrolü | Evet |
| Kesme Doğruluğu | ±0.01 mm |
| Yönlendirme Biti | 0.8-3.0 Çap, sağa dönüş |
| Tekrarlama Doğruluğu | ±0.02mm |
| Koordinat Hareket Hızı | 1000 mm/sn |
| Boşaltma Modu | ESD Kemer |
| Atık Toplama Yolu | Atık Dolabı Toplama |
| Prosedür Programlama | Görsel ile Gerber Çizim İçe Aktarma/Düzenleme Programı |
| Hava besleme | 5-8kgs/cm2 |
| Güç kaynağı | AC380V, 50/60Hz, 3KW |
Hat İçi PCB Depaneling Yönlendirici Boyut:
