Ürün ayrıntıları:
|
PCB tipi: | V-cut ve Tab Sert PCB | Toz toplama: | Üst |
---|---|---|---|
Mil Miktarı: | 2 | Hız kesmek: | 0-100 mm/sn |
mod: | Çizgide | İsim: | Inline V-cut PCB Depaneling Makinesi |
Vurgulamak: | Inline V Cut PCB Depaneling Makinesi,100mm/s V Cut PCB Depaneling Makinesi,Dönebilen Çalışma Masası PCB Router |

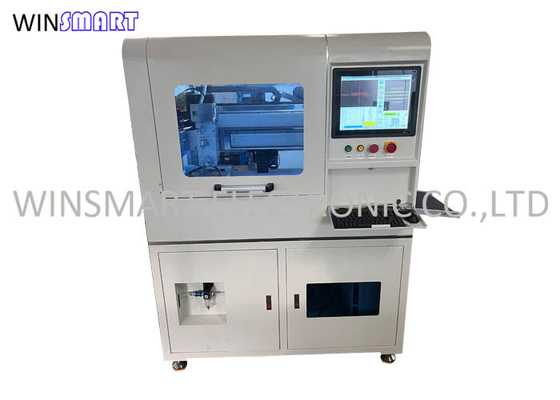

Döner Çalışma Masası Sıralı V-cut PCB Depaneling Makinesi PCB Router

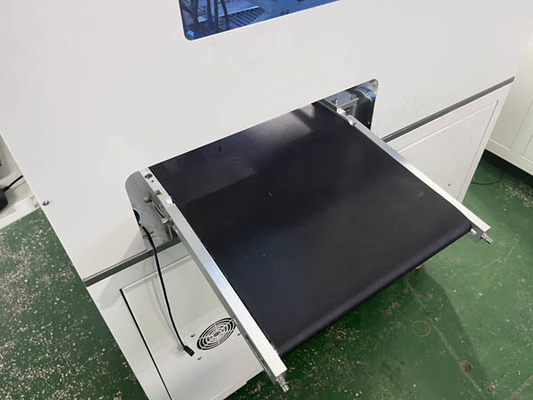

Sıralı V-cut PCB Depaneling Makinesi Besleme Modu:
1. Anti-statik tahrikli mod, ön SMT ekipmanını bağlayabilen SMEMA arayüzü.
2. Farklı genişlikte PCBA için ayarlanabilir konveyör, aralık 50-350 mm'dir.
Sıralı V-cut PCB Depaneling Makinesi Özellikleri:
※ V-cut ve sekme panolarını kapsayan her türlü sert PCBA depanelingine uygun insansız üretim gerçekleştirin.
※ PC ve CCD görüş sistemi.
※ Dengeleme ve toz toplama ile programlama.
※ Biri V-kesimli panel ayırma için, diğeri frezeleme köprü paneli ayırma için olmak üzere 2 mil takılı.
※ Bileşenleri kesme sırasında hasardan korumak için 500'den az kesme gerilimi.
※ Opsiyonel QR kod ve barkod takip sistemi.
※ Dostu yazılım, kullanımı ve programlanması kolay
Inline V-cut PCB Depaneling Makinesi Kesme Yapısı:
1. Servo motor, kesme hızı ve hassasiyetini sağlamak için hassas bir vida tahrikiyle eşleştirilir.
2. Testere bıçağı kesici, kesme stresini etkili bir şekilde azaltan yüksek hızlı fırçasız bir motor tarafından çalıştırılır.
3. İki iğ ayrı ayrı çalışır, tüm FR4 ve Alüminyum PCBA depaneling için uygundur.
Inline V-cut PCB Depaneling Machine Mekanik Toplama:
1. X ekseni, hızlı tepki hızı, yüksek hassasiyet ve düşük bakım maliyeti olan kayış ve step motor tarafından tahrik edilir.
2. Verimli ve esnek olan çift manipülatörlerin bağımsız çalışma modunu benimser.SMT hattı için hızlı üretim değiştirme süresi.
3. Çok işlevli vakum nozulu ile donatılmış, uygun ve üretim süresini iyileştiriyor.
Inline V-cut PCB Depaneling MakinesiŞartname:
Model numarası | SMTID3 |
Makine Boyutu | 1800(U) x 1500(G) x 2200(Y)mm |
Gerilim | 220V/50Hz, 2.5KW |
Maksimum PCB Boyutu | 300x300mm (özelleştirilebilir) |
PCB Kalınlığı | 0,4-6 mm |
Besleme Modu | Otomatik |
PCB Konumlandırma | Özelleştirilmiş fikstür |
Programlama | Vizyon öğretimi, satır içi programlama |
Kesme Mili | 20000-60000rpm/dak |
Soğutma Tipi | kendi kendine soğutma |
Toz Toplama Modu | En iyi koleksiyon |
Hız kesmek | 1-100 mm/sn |
Kesme Doğruluğu | ±0.02mm |
Yönlendirme Biti | 0.8-3.0 Çap, sağa dönüş |
Tekrarlama Doğruluğu | ±0.02mm |
Kontrol sistemi | endüstriyel bilgisayar |
mil | Almanya SycoTec 4025HY |
