Ürün ayrıntıları:
|
PCB tipi: | Sekme PCB'si | PCB Malzemesi: | FR4, Alüminyum |
---|---|---|---|
PCB Kalınlığı: | 0.8-3.0mm | Muayene Videosu: | Sağlanan |
Fikstür: | Özelleştirilmiş | sertifika: | CE |
çalışma alanı: | 350x400mm | Ürün adı: | CNC PCB Yönlendirici Makinesi |
Vurgulamak: | Rüzgar Soğutmalı PCB Router Makinesi,Kendinden Soğutmalı PCB Router Makinesi,Üst Kesme Pcb Cnc Router |

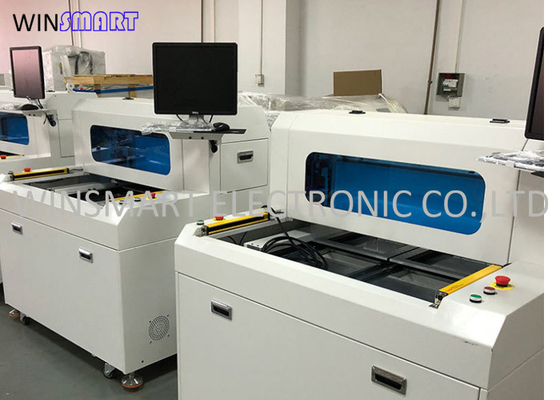

12 Ay Garanti Üst Kesimden Düşük Maliyetli CNC PCB Router Makinesi
CNC PCB Router Makine İşlevi:
Bu PCB yönlendirici makinesi, kesici kenarın pürüzsüz olduğundan emin olmak için daha az kesme gerilimi ile freze bağlantıları bağlantı sekmesi baskılı devre kartlarını ayırmak için kullanılır.
CNC PCB Router Makinesi Özellikleri:
1. Bu CNC PCB yönlendirici, sürekli kesim yapmak için iki sürgülü tablaya sahiptir.
2. Pürüzsüz kesme kenarı sağlamak için gerilimi azaltın.
3. Gürültüsüz amaç için ithal motor ve mil kullanılmaktadır.
4. Opsiyonel üst ve alt vakumlu temizleme sistemi mevcuttur.
5. Hassas kesim sağlamak için yüksek kaliteli CCD sistemi.
6. Kolay ve basit programlama, freze uçları ve kesme hızı ayarlanabilir.
CNC PCB Router Makine Özellikleri:
Etraflı | |
Boyutlar (G*D*Y) | 1150mm*1250mm*1325mm |
Ağırlık | 750kg |
Yükseklik ofseti | 60~110mm |
Manipülatör | |
Motor tipi | JiaBao serisi |
Konumlandırma tekrarlanabilirliği | 0,001 mm |
Eksen çalışma alanı(max) | 870mm*450mm*50mm |
iş istasyonu | |
PCB sabitleme | standart, uzmanlık |
PCB yükleme/boşaltma | Manuel |
PCB boyutu (maks) | 350*400mm |
PCB kalın (maks) | 5 mm |
Fikstür | |
Sertlik fikstürü | Özelleştirilmiş fikstür |
Fikstür sabitleme | makine |
Mil Motoru | |
Güç | 40W |
mil | 60000rpm/dak |
Korumak | kendinden/rüzgar soğutma |
Kesiciyi değiştir | uzmanlık |
Yönlendirme yeteneği | |
Kesme hızı (maks.) | 100 mm/sn |
Sürüş hızı (maks.) | 3000 mm/sn |
Kesme hassasiyeti | 0,01 mm |
Vakum sistemi | |
vakum gücü | 3.5KW AC 380V |
Vakum | çekül |
Araçlar | |
Güç | 2.0KW AC380V |
Hava besleme | 4-6KG/cm2 |
Programlama | |
Program düzenleme | Çizgide |
İşlev düzenleme | Çizgi, yay, circula, U-eğrisi |
Program depolama | HDD |
Görüş sistemi | SONE renkli CCD |
freze ofseti | OTO |
Vakum kurulumu | OTO |
Operasyon Monitörleri | |
gösterge | Gösterge Makine durumu |
alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi | Otomatik algılama aracı ömrü, |
Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
III.Kesinlik | |
Eksen hassasiyeti | 0,001 mm |
Kesme hassasiyeti | 0.1mm |
IV.Emniyet | |
Çalışma alanı koruması | Dört mühürlü koruma ile |
Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
Acil durdurma düğmesi |
CNC PCB Router Makinesi Elektrikli Süpürge Parametreleri:
Süzgeç | Dikey kutu |
Toz kutusu boyutları | 730mm×640mm×1700mm |
gerilim gücü | AC380V 50HZ,2.2KW,3HP |
Gürültü | 75db'nin altında |
Hava girişi/çıkış boyutları | 6 inç/8 inç |
Güç kablosu | 5X2.52 |
Yüksek yoğunluklu filtre torbası |
16 ADET |
