Ürün ayrıntıları:
|
İşlev: | Tüm Sert PCB Depaneling | PCB Kalınlığı: | 3.0mm |
---|---|---|---|
Elektrikli süpürge: | Evet | Kesme hassasiyeti: | ±0.05mm |
Garanti: | 1 yıl | İsim: | Baskılı Devre Kartı Yönlendiricisi |
Vurgulamak: | 100mm/s Baskılı Devre Kartı Yönlendirici,300x300mm PCB Baskılı Devre Kartı Yönlendirici,Freze PCB Depaneling Yönlendirici Makinesi |
Testere Bıçağı ve Freze Baskılı Devre Kartı Yönlendirici PCB Depanelizasyonu
PCB Depaneling Makinesi Özellikleri:
1. V-cut ve sekme panolarını kapsayan her türlü sert PCBA depanelingine uygun insansız üretim gerçekleştirin.
2. PC ve CCD görüş sistemi.
3. Dengeleme ve toz toplama ile programlama.
4. 2 iğ monte edilmiştir, biri V-kesimli panel ayırma için, diğeri frezeleme köprü paneli ayırma içindir.
5. Bileşenleri kesme, kolay programlama ve çalıştırma sırasında hasardan korumak için 500'den az kesme gerilimi.
6. 10 işletim sistemi kazanın.

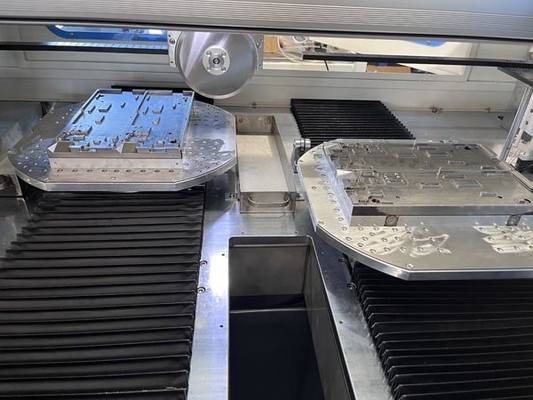

PCB Depaneling Makinesi Kesme Yapısı:
Testere bıçağı kesici, kesme stresini etkin bir şekilde azaltan yüksek hızlı fırçasız bir motor tarafından çalıştırılır.
İki iş mili ayrı olarak çalışır, tüm v-cut ve sekmeli FR4 ve Alüminyum PCBA depaneling için kullanılabilir.
PCB Depaneling Makinesi Özellikleri:
Model numarası | SMTID3 |
Makine Boyutu | 1800(U) x 1500(G) x 2200(Y)mm |
Gerilim | 220V/50Hz, 2.5KW |
Maksimum PCB Boyutu | 300x300mm (özelleştirilebilir) |
PCB Kalınlığı | 0,4-6 mm |
Besleme Modu | Otomatik |
PCB Konumlandırma | Özelleştirilmiş fikstür |
Programlama | Vizyon öğretimi, satır içi programlama |
Kesme Mili | 20000-60000rpm/dak |
Soğutma Tipi | kendi kendine soğutma |
Toz Toplama Modu | En iyi koleksiyon |
Hız kesmek | 1-100 mm/sn |
Kesme Doğruluğu | ±0.02mm |
Yönlendirme Biti | 0.8-3.0 Çap, sağa dönüş |
Tekrarlama Doğruluğu | ±0.02mm |
Kontrol sistemi | endüstriyel bilgisayar |
mil | Almanya SycoTec 4025HY |
