Ürün ayrıntıları:
|
| Kesme Modu: | Üst kesim | Elektrikli süpürge: | Opsiyonel Üst ve Alt |
|---|---|---|---|
| PCB Kalınlığı: | 0.8-3.0mm | Avantaj: | Çift masa |
| Kesme hassasiyeti: | ±0.05mm | Menşei: | Çin |
| Garanti: | 1 yıl | Hız kesmek: | 1-100 mm/sn |
| temizleyici: | Opsiyonel üst ve alt vakum sistemi | Ürün adı: | CNC PCB Yönlendirici Makinesi |
| Vurgulamak: | Üst Kesme CNC PCB Router Makinesi,100mm/S CNC PCB Router Makinesi,Yarı Otomatik CNC PCB Kesme Makinesi |
||

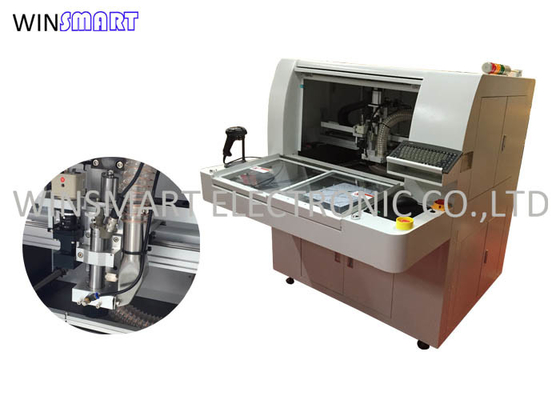

Yarı Otomatik Üst Kesim CNC PCB Router Makinesi Maks. 100mm/s Kesme Hızı
CNC PCB Router Makine Fonksiyonları:
PCB depaneling yönlendirici makinesi, damga delikleriyle birbirine bağlanan düzensiz PCB kartlarını ayırmak için kullanılan bir makinedir.PCB eğri kesme makinesi, masaüstü PCB yönlendirici makinesi, damga deliği PCB ayırıcı makine olarak da bilinir.PCB depaneling yönlendirici makinesi, PCB üretim sürecinde önemli bir süreçtir.PCB yönlendirici, proje tarafından tasarlanan işleme programına göre müşterinin ihtiyaç duyduğu grafikleri bit üzerinden kesmeyi ifade eder.Freze belli bir oranda aşındığında bıçağı kıracak ve sızıntıya yol açacaktır.Müşterinin gereksinimlerine göre iyi bitli üretim kartı müşteriye teslim edilmezse, PCBA (baskılı devre kartı + montaj, PCB boş kartının SMT'den geçmesi ve ardından daldırma eklentisinin tüm sürecini ifade eder) başarıyla kurulamaz. ürün, PCBA'nın hurdaya ayrılmasına neden olur.
PCB kartının kalınlığı, aletin uzunluğuna eşit veya daha büyükse, sabit yapının aletin üzerindeki dönüşü, kaba yönlendirme sırasında PCB kartını yakacaktır.Aletin üzerindeki sabit yapının dönmesinden kaynaklanan PCB kartının yanma hasarını önlemek için, sabit yapının PCB kartı ile bir boşluk oluşturması gerekir.
CNC PCB Router Makinesi Avantajları:
1. İki slaytlı tablolar
2. Düşük stres
3. Pürüzsüz kesme kenarı
4. Elle yükleme/boşaltma
5. Hassas kesim için CCD sistemi
6. Ayarlanabilir 1-100 mm/sn kesme hızı
CNC PCB Router Makinesi Özellikleri:
1. 100 mm / s hıza ve 500 mm / s konumlandırma hızına sahip masa tipi tek tezgah kesme makinesi.
2. Yükleme ve boşaltma sırasında kesintisiz kesintisiz kesim.
3. Yüksek kaliteli döner şaft sistemi, sistemin hızlı bir şekilde hızlanmasını ve yavaşlamasını sağlar, senkronizasyon süresini azaltır, üretkenliği artırır ve yüksek hassasiyeti korur.
4. Yüksek sertlik ve yüksek performans sağlamak için yüksek kaliteli donanım kullanın.
5. Dönen milin hizmet ömrünü ve performansını artırmak için toz ve kirin girmesini önlemek için tüm kılavuz vidalar kapatılmıştır.
CNC PCB Router Makine Özellikleri:
| Etraflı | |
| Boyutlar (G*D*Y) | 1250mm*1650mm*1450mm |
| Ağırlık | 750kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı(max) | 650mm*560mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks) | 320*320mm |
| PCB kalın (maks) | 5 mm |
| Fikstür | |
| Sertlik fikstürü | Özelleştirilmiş fikstür |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| mil | 60000rpm/dak |
| Korumak | kendinden/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 100 mm/sn |
| Sürüş hızı (maks.) | 2500 mm/sn |
| Kesme hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3.5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, circula, U-eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| gösterge | Gösterge Makine durumu |
| alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
| III.Kesinlik | |
| Eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0.1mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
CNC PCB Router Makine Parametreleri:
1. Makine boyutu:1250mm*1650mm*1450mm
2. PCB boyutu: 320x320mm (standart)
3. Çalışma modu: üst kesim
4. Vakumlu temizleme sistemi: üst veya alt temizlik
5. Elektrikli süpürge voltajı: 3 Faz 380V 3.5KW
6. Kesme hassasiyeti: +-0.05mm
7. Kesme hızı: 100mm/sn
8. PCB malzemesi: FR4, MCPCB
