Ürün ayrıntıları:
|
| PCB tipi: | Sekme Panoları | PCB Malzemesi: | FR4, Alüminyum |
|---|---|---|---|
| PCB Kalınlığı: | 0.8-3.0mm | sertifika: | CE Onayı |
| Kesme hassasiyeti: | ±0.05mm | Test raporu: | Sağlanan |
| çalışma alanı: | Çift, 320x320mm | Hız kesmek: | 1-100 mm/sn |
| Garanti: | 12 ay | Ürün adı: | PCB Ayırma |
| Vurgulamak: | Win10 Yarı Otomatik PCB Router,CE Yarı Otomatik PCB Router,0.8mm PCB Depaneling Router Makinesi |
||
Win 10 İşletim Sistemi PCB Ayırma, Yarı Otomatik PCB Router
PCB Ayırma Makinesi Özellikleri:
1. Yüksek hacimli üretim için iki kaydırmalı çalışma masaları.
2. Pürüzsüz kesme kenarı sağlamak için PCBA'yı korumak için daha düşük strese sahiptir.
3. Gürültüsüz ve hassas kesim için Panasonic motor ve SycoTec iş mili kullanılır.
4. Farklı müşterilerin gereksinimleri için isteğe bağlı üst ve alt vakumlu temizleme sistemi mevcuttur.
5. Otomatik hizalama için Almanya kamera ve CCD sistemi.
6. Win 10 işletim sistemi ve farklı çalışma izni, sistemin kolay çalışmasını sağlar.
7. Opsiyonel barkod tarayıcı ve takip sistemi mevcuttur.
PCB Ayırma Makinesi Özellikleri:
| Etraflı | |
| Boyutlar (G*D*Y) | 1250mm*1650mm*1450mm |
| Ağırlık | 750kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı(max) | 650mm*560mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks) | 320*320mm |
| PCB kalın (maks) | 5 mm |
| Fikstür | |
| Sertlik fikstürü | Özelleştirilmiş fikstür |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| mil | 60000rpm/dak |
| Korumak | kendinden/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 80 mm/sn |
| Sürüş hızı (maks.) | 2500 mm/sn |
| Kesme hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3.5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, circula, U-eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| gösterge | Gösterge Makine durumu |
| alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
| III.Kesinlik | |
| Eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0.1mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
PCB Ayırma Makinesi Uygulaması:
Cep telefonu, otomotiv elektroniği, elektrikli ev aletleri, cep telefonu, LED aydınlatma, tıp endüstrisi vb. gibi elektronik endüstrilerinde yaygın olarak kullanılmaktadır.

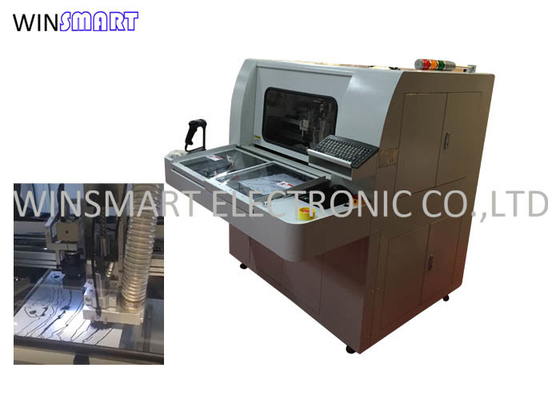

PCB Ayırma Makinesi Fotoğrafları:
