Ürün ayrıntıları:
|
| Çalışma İstasyonu: | 2 | PCB Bağlantısı: | Freze Eklemleri |
|---|---|---|---|
| PCB Malzemesi: | FR4 ve MCPCB | Başvuru: | Sekme PCBA paneli |
| Kesme hassasiyeti: | ±0.05mm | Yönlendirme biti: | Çap 0.8-2.5mm |
| CE Onayı: | Evet | Ürün adı: | Otomatik PCB Kesme Makinası |
| Vurgulamak: | Otomatik PCB Kesme Makinesi,FR4 MCPCB PCB Kesme Makinesi,800u Gerinim PCB Yönlendirici Makinesi |
||
Otomatik PCB Kesme Makinesi 800u'dan Az Gerilim PCB Yönlendirici Makinesi
Otomatik PCB Kesme Makinesi Açıklaması:
Baskılı devre kartı (PCB) üretiminin çıktısını ve yüzey montajının (SMT) doğrusal hızını iyileştirmek için, baskılı devre kartı genellikle kullanılarak birçok küçük tek PCB küçük kartına bölünecek büyük bir kart olarak tasarlanmıştır. Son üründe PCB depaneling makine ekipmanı.Bu büyük PCB kartına panel denilebilir.Bu büyük panel küçük parçalara ayrılmıştır.Farklı ürün süreçlerinde, SMT'den sonra, ICT'den sonra, delikten SMT'den kaynak yaptıktan sonra veya nihai ürün montajından önce bölünebilir.
Otomatik PCB Kesme Makinesi Özellikleri:
1. Yüksek hızlı mil: yüksek hızlı motorlu mil, endüstrinin üst düzey PCB depaneling yönlendiricisinde yaygın olarak kullanılan ithal mil motorunu benimser.Mil, yüksek hız (60000 rpm / dak), uzun hizmet ömrü, uygun yükleme ve boşaltma, pürüzsüz kesme yüzeyi ve çapak olmaması gibi avantajlara sahiptir.Ayrıca, iş mili motorunun daha uzun hizmet ömrüne, daha yüksek kesme kuvveti mesafesine ve daha düşük sıcaklık artış etkisine sahip olmasını sağlamak için orijinal iş mili frekans dönüştürücü ile donatılmıştır.
2. Görüş sistemi: program öğretimine ve simülasyon işlevlerini düzenlemeye yardımcı olabilecek yüksek pikselli renkli CCD ve büyük büyütme lensi.Otomatik işaret konumlandırma düzeltme sistemi, kesme doğruluğunu iyileştirir, tahta yerinde değilken alt tabakanın yanlış kesilmesini önler ve sol ve sağ programları kopyalamayı ve model değiştirmeyi daha hızlı hale getirir.Barkod okuma işlevi, izlenebilirlik ve dijital yönetim için uygun olan 1D / 2D barkodu okumak, kaydetmek veya yüklemek için seçilebilir.
3. Araç konumlandırma: PCBA devre kartı, yüksek hassasiyetli kesim gerçekleştirir, kusursuz denetime sahiptir ve hat gövdesinin performansı istikrarlı ve güvenilirdir.
Otomatik PCB Kesme Makinesi Özellikleri:
| Yönlendirici Makinesi | |
| X/Y Kesme Hızı | 0 ~100mm/sn |
| Tekrarlanabilirlik hassasiyeti | ± 0.01 mm |
| X/Y1/Y2/Z kontrol modu | Endüstriyel IPC ve PC |
| X/Y1/Y2/Z tahrikli mod | AC Servo Motor |
| Operasyon ve veri depolama | bilgisayar |
| Kesme Hassasiyeti | ± 0.05mm |
| Mil Hızı | 60000rpm (Almanya KKAVO) |
| Güç kaynağı | 220V/110V |
| Hava basıncı | 4.5kg/cm2 |
| Güç Oranı | 1.8KW |
| Elektrikli süpürge | |
| mod | Yukarı veya Alt |
| Güç kaynağı | 380V |
| Yukarı Temizleyici Boyut | L650*W400*H1350mm |
| Alt Temizleyici Boyutu | L665*W635*H1650mm |
Otomatik PCB Kesme Makinesi Bakımı:
1. Elektrik dolabından düşen malzeme olup olmadığı kontrol edilmelidir.Eğer öyleyse, zamanında temizlenmeli ve günlük olarak bakımı yapılmalıdır.Ana bilgisayarın ön ve arka panellerinin bakım yöntemi hakkında: ana bilgisayarın ön ve arka panellerinin her gün silinmesi gerekir.
2. XYZ motor kablolama ve başlangıç limit sensörünün bakım yöntemi: genellikle sensör, günde bir kez harici toz ve yağ lekesi ile silinmelidir.
3. Ana motorun altındaki demir plakanın bakım yöntemi hakkında: parçalar düşerse, zamanında çıkarılmaları ve değiştirilmeleri gerekir.
4. Üç noktalı kombinasyonun bakım yöntemi hakkında: her gün su filtresi kabında su olup olmadığını kontrol edin.Su varsa, çıkarmak için Sarı tahliyeye basın.
5. Milin bakım yöntemi: Makine her gün çalışmayı bıraktığında mili silin ve temizleyin.
6. Elektrikli süpürgenin bakım yöntemi: Makine her gün çalışmayı durdurduktan sonra elektrikli süpürgeyi silin ve temizleyin.

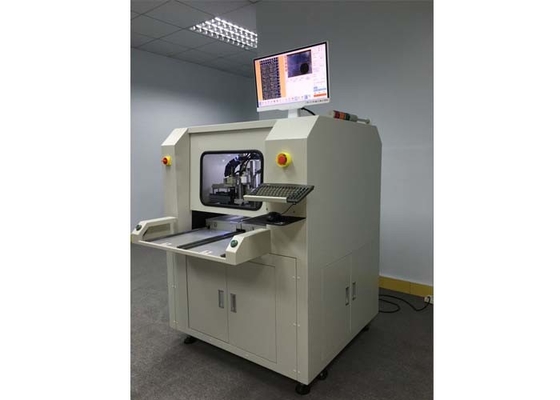

Otomatik PCB Kesme Makinesi Fotoğrafları:
