Ürün ayrıntıları:
|
| Şart: | %100 Yeni | Kesme Gerilmesi: | 200 u gerilmeden az |
|---|---|---|---|
| pcb kalınlığı: | 0,4-3 mm | PCB Boyutu: | 300x300mm(standart) |
| PCB Bağlantısı: | Freze köprüsü ve V-kesimi | İsim: | Otomatik PCB Depanelizer |
| Vurgulamak: | Inline V Cut PCB Depanelizer,Freze Köprü PCB Depaneling Machine,Inline V Cut Otomatik PCB Depanelizer |
||

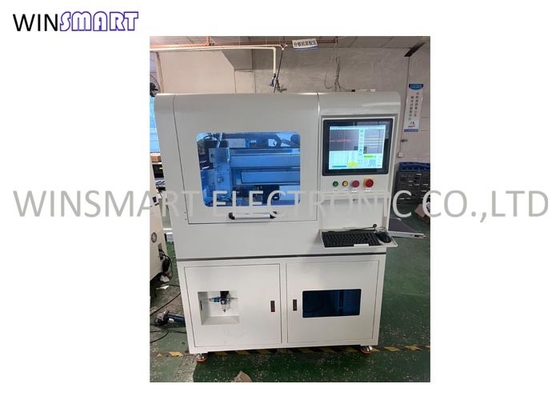

Inline V Cut PCB Depaneling Makinesi Otomatik PCB Depanelizer
Otomatik PCB Depanelizer'e Genel Bakış:
1. Otomatik PCB depanelizer, otomatik besleme ve boşaltma konveyörlerine sahip hat içi tam otomatik bir ekipmandır.
2. Makine, programlara göre testere bıçağının yüksek hızlı dönüşünü ve otomatik kesimini kullanır.
3. Hassas depaneling için CCD ve kamera sistemine sahiptir, programlaması kolaydır.
Satır İçi PCB Depaneling Ayırıcı Özellikleri:
1. Hem V-kesim hem de freze eklem panelleri kesimi için iki ayrı mil.
2. Daha kolay programlama için PC ve CCD görüş sistemi.
3. Telafi ve toz toplama ile programlama.
4. 3HP elektrikli süpürge ile birlikte gelir.
5. Kesme sırasında bileşenleri hasardan korumak için düşük kesme gerilimi.
6. SMT hatlarında otomatik işleme için PCB yükleyici ve unlader'ı bağlayabilir.
Otomatik PCB Depanelizer Spesifikasyonu:
| Öğe | SMTID3 |
| Çalışma alanı | 250x200mm, 0-80mm(Z) |
| CCD | 540 |
| Mil | Çin Markası |
| Vidalı çubuk, kılavuz ray, modül | Çin Markası |
| Servo motor | Panasonic |
| elektrostatik giderici | ADK-801ADK-801 |
| bilgisayar | Endüstriyel seviye |
| Hareket kontrol kartı | PI9074 |
| izlemek | 17 inç |
| İşletim sistemi | Windows 10 |
| Mil hızı | 40000RPM |
| XYZ sürüş hızı | XY.800 mm/sn, Z.300 mm/sn |
| Hız kesmek | 0-80 mm/sn |
| Kesme hassasiyeti | ±0,05 mm |
| Genel güç | 5KW |
| Çalışma platformu | Dönen tabla iki yönde kesebilir |
| Mil soğutma sistemi | Hava soğutma |
| Elektrikli süpürge gücü | 3.5kw 380V, 3-Faz (isteğe bağlı üst ve alt vakumlu temizleme) |
| Hava basıncı | 0,5-0,7 MPa |
| Gürültü kontrolü | <80 dB |
| Güvenlik aygıtı | Güvenlik kapısı ve sensör |
| Operasyon modu | Çizgide |
| PCB Yükleme | Ayarlanabilir besleme konveyörü |
| Otomatik arıza tespiti ve bakım modu | Kendi kendine teşhis işlevi, gerçek zamanlı hata bilgileri ekranı ve sorun giderme için her bir G/Ç bağlantı noktasının durumunu sezgisel olarak sorgulama |
| Teknik destek ve eğitim | Ekipman işletimi, programlama, donanım bakımı ve eğitim hizmetleri sağlamak |
| Görüş sistemi | CCD görsel konumlandırma düzeltme sistemi |
| Ayarlanabilir yükseklik | 50-70mm |
| Uyarı ışığı | üç renkli lamba |
| Çalışma aralığı koruyucu kapak | Altı yüzlü kapının kör koruma modu |
| Boyut | 1000(U)x1010(G)x1860(Y)mm |
| Ağırlık | yaklaşık 1000kgs |
Otomatik PCB Depanelizer Yazılımı Giriş:
| Yazılım hakları yönetimi | Şifre koruması |
| Programlama | Görsel arayüz, kesme yolu, dinamik simülasyon |
| Otomatik kalibrasyon fonksiyonu | İşaret noktası otomatik kalibrasyonu |
| Programlama modu | Çevrimiçi |
| Düzenleme işlevi | Düz |
| Program depolama | Depolama yerini gerektiği gibi seçin |
| Takım çapı telafisi | Çeşitli tazminat yöntemleri mevcuttur |
| Takım algılama | Evet, alet kırıldıktan sonra otomatik olarak alarm verir ve durur |
| Motor aşırı ısınma tespiti | Aşırı yük, aşırı ısınma, düşük voltaj ve diğer korumalara sahiptir |
| Servo aşırı yük algılama | Aşırı yük, düşük voltaj ve hattın normal olup olmadığı |
| İş mili ömrü takibi | Otomatik |
| sayma | Evet |
| Makine hatası kaydı | Tüm alarm kayıtlarını otomatik olarak ezberler |
| Eksen konumu doğruluğu | 0,01 mm |
| Kesme hassasiyeti | ±0,05 mm |
| Barkod tarama | İsteğe bağlı |
Otomatik PCB Depanelizer Konfigürasyon Listesi:
1. Hat içi PCB ayırma ayırıcısı x 1 birim
2. Elektrikli süpürge x 1 adet
3. Testere bıçağı x 5 adet
4. Kullanım kılavuzu x 1 adet
5. Çalıştırma videosu ve kurulum videosu
Otomatik PCB Depanelizer Elektrik Giriş:
1. Elektrik kontrol kabloları ulusal standardın gerekliliklerine uygundur ve kanal alev geciktirici malzemelerden yapılmıştır.
2. Ekipmanın güvenlik koruması ve kaçak koruması vardır.Topraklama kablosu ve röle, kontağın kıvılcım çıkarmasını önlemek için nano dirençle donatılmıştır.
3. Ekipmanın ana kontaktörü, kıvılcımları ve girişim kaynaklarını etkili bir şekilde önleyebilen katı hal kontaktörü olabilir.
4. Beş milyondan fazla pistonlu tahrik sağlamak için ekipman deposu zincir kabloları için yüksek esnek kablolar kullanılır.
5. Ana kontrol, güçlü akım, devre, sinyal ve IO'nun tümü, sorun giderme ve bakım için uygun olan tutarlı tüp kodu tanımlamasına sahiptir.
6. Teçhizatın tehlikeli kısımlarında güvenlik uyarı levhaları bulunmaktadır.Gelen hat, giden hat, güç kaynağı ve topraklama kablosu dahil.
7. Bu otomatik PCB depanelizer, eksiksiz IO durumuna, güvenlik kapısı açma alarmı işlevine vb. sahiptir. Ve yazılımda istemde bulunabilir.
