Ürün ayrıntıları:
|
| PCB Besleme: | Oto | PCB Boşaltma: | Oto |
|---|---|---|---|
| Mil Hızı: | 60000 devir/dakika | PCB Konumlandırma: | Özelleştirilmiş fikstür |
| Çalışma masası: | 2 | İsim: | CNC Freze PCB Router |
| Vurgulamak: | ESD Otomatik CNC Freze,Çift Tablalı PCB CNC Freze,Tam Otomatik PCB Router Makinesi |
||

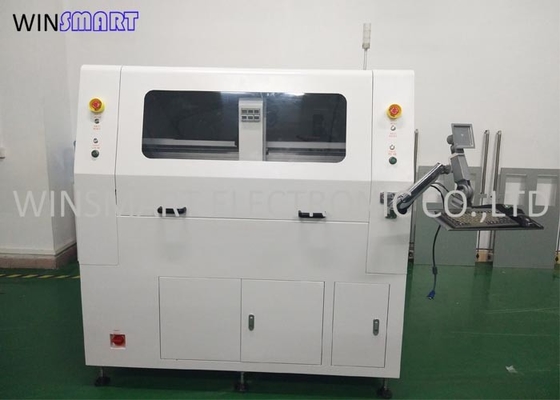

ESD Çift Tablalı Tam Otomatik CNC Freze PCB Router Makinesi
CNC Freze PCB Router Özelliği:
1. Kesme yolu tam kapalı döngü, gerçek zamanlı hata izleme, geri bildirim, telafi, üst düzey bir akıllı sistemdir.
2. İthal bölünmüş PLC kullanarak, geleneksel bilgisayar tabanlı pano PLC kontrol kartını kırarak, daha yüksek kararlılık ve daha güçlü anti-parazit.
3. Basit kullanım ve daha yüksek güvenlik performansı, kesme noktası başına 0,5-0,7 saniye.
4. Alttan vakumlu temizleme sistemi, tozsuz.
5. Yüksek çalışma kapasitesi için ikili çalışma masaları.
CNC Freze PCB Router Şartname:
| modeli | SMT-IR500 |
| makine boyutu | 1550(G)x1200(D)x1600(Y) |
| Makina ağırlığı | 900kg |
| Motor | 7 eksenli AC servo motor |
| tekrarlanabilirlik | ±0,02 mm |
| Kesme hassasiyeti | ±0,05 mm |
| Çözünürlük | ±0,02 mm |
| çalışma masaları | 2 |
| PCB konumlandırma yolu | pim delikleri veya atık PCB kenarı |
| Panel besleme/boşaltma | otomatik |
| Freze alanı | 300x350mm |
| PCB kalınlığı | 0,3-3 mm |
| Mil | SycoTec |
| Maksimum iş mili hızı | 80000rpm/ESD |
| Soğutma yolu | hava soğutma |
| Yönlendirme bitleri | 3.175mm çap |
| Yönlendirme biti değiştirme yolu | Manuel |
| Lazer altimetre sistemi | Bağımsız vakum üfleme işlevi |
| Vakum sistemi kapasitesi | 63L/dakika |
| Daha temiz güç | 3HP hava temizleyici |
CNC Freze PCB Router Çalışma Akışı:
1. OK/NG tamponundan PCBA otomatik besleme.
2. Emme sistemi PCBA'yı alır ve paneli sol masaya koyar.
3. PCBA, kilitleme sistemi ile sol masaya sabitlenir ve depaneling işlemine başlanır.
4. Emme sistemi PCBA'yı alır ve paneli aynı anda doğru masaya koyar.
5. PCBA, kilitleme sistemi ile sağ masaya sabitlenir ve depaneling işlemine başlanır.
6. Sol tabladan ayrılan PCBA bittiğinde, emme sistemi tekli levhaları alır ve sonraki işlemler için düz boşaltma konveyörüne koyar.
7. Freze bıçağı, sol tabla işini bitirdiğinde sağ tabla tahtalarını kesmeye başlar.
8. Atık PCB hurda kutusuna atılacaktır.
9. Yukarıdaki adımları tekrarlayın ve her zaman paneli boşaltmaya devam edin.
CNC Freze PCB Router İşletim Sistemi:
1. Çalışma arayüzü: Windows 10
2. Görsel sistem: Yüksek çözünürlüklü dijital kamera / Cognex Görüntü Sistemi
3. Programlama:
a.AOI tarama/CCD yakalama koordinatları
b.Açılı film kopyalama işlevi
c.Koordinatları değiştirin, ccd otomatik olarak senkronize edilir
d.Diğer fonksiyonlar: Alet çapı telafisi, Toz toplayıcı temizleme ipuçları

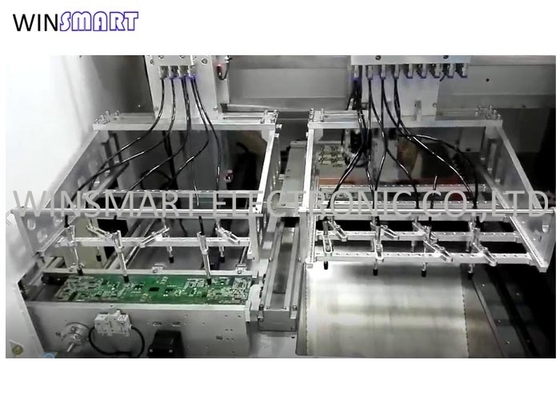

CNC Freze PCB Router Yapısı:
