Ürün ayrıntıları:
|
| CE Onayı: | - Evet. | Fikstür Miktarı: | 1 |
|---|---|---|---|
| Voltaj: | 220V/110V | Sıcaklık Doğruluğu: | ±2°C |
| Termod Miktarı: | 1 | Kontrol sistemi: | PLC |
| Görüntüle: | LCD | Sıcaklık aralığı: | 50-500 ℃ |
| Türü: | Otomatik | Ürün Adı: | Sıcak Çubuk Lehimleme Makinesi |
| Vurgulamak: | 0.2 Pin Pitch Bar Lehimleme Makinesi,Sıcak Bar FPC Lehimleme Makinesi,Sıcak Bar FFC Lehimleme Makinesi |
||

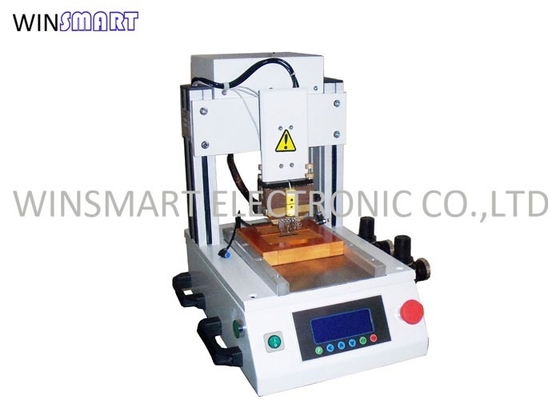

Sıcak Çubuk Lehimleme Makinesi FPC FFC PCB Lehimleme için 0,2 Pin Pitch
Sıcak Çubuk Lehimleme Makinesi Tanıtım:
1. Sıcak baskı ayrıca yapıştırma makinesi olarak da adlandırılır. Sıcak baskı yapmanın farklı ortamlarına göre lehimleme, ACF yapıştırma makinesi (karşıt iletken bant),ACP (karşıt iletken yapıştırıcı), TBF (sıcak erimiş yapışkan film).
2FPC (genel devre kartı), HSC (Zebra kağıdı), tab ve LCD ve PCB bağlantısı için geçerlidir.geleneksel lehimleme işlemi, son derece ince sıcak presleme gereksinimlerini karşılamakta zorlandı., bu nedenle ACF işlemi yavaş yavaş cep telefonu tasarımcıları tarafından uygulanmaya başladı.
Sıcak çubuk lehimleme makinesi çalışma prensibi:
Darbelerle ısıtma ilkesi: kaynak başının yüzeyinin özel tasarımı nedeniyle kaynak yüzeyinin direnci çok küçüktür.Ve akım en küçük dirençle kesimden geçecek.. Sürekli olarak voltajı değiştirerek ve akım seviyesini ayarlayarak, kaynak başı hızlıca ısınır. Atım akımı akımın açık ve açık frekans oranına atıfta bulunur.Nabız oranı ne kadar büyükse, akım çıkışı ne kadar büyükse, kaynak ekleminin sıcaklığı o kadar hızlı yükselir.
Sıcak çubuk lehimleme makinesi özellikleri:
1. Takım ısıtma teknolojisi kullanın, sıcaklık kontrolü doğrudur, ve sıcaklık örnekleme sıklığı 0.1s
2Tek çalışma platformu, döner çalışma platformu, sol ve sağ hareketli platform ve diğer çeşitlendirilmiş çalışma modları
3. Çok aşamalı sıcaklık artışı kontrolü
4Gerçek zamanlı sıcaklık eğrisi gösterimi.
5Silikon bant indeksleme mekanizması
6. CCD görüş sistemi doğru hizalama sağlar
7Büyük kapasiteli depolama öncesi program
8Dokunarak işletim arayüzü, program şifre koruma
Sıcak çubuk lehimleme makinesinin özellikleri:
| Makine boyutu | 500×500×600 mm |
| Çalışma alanı | En fazla 200*170mm |
| Makine ağırlığı | 62kg |
| Çalışma hava basıncı | 0.6-0.8Mpa |
| Aygıt miktarı | 1 |
| Termod başının boyutu | En fazla 40*3mm |
| Kaynak hassasiyeti | 0.2 mm. |
| Baskı süresi | 1~99.9s |
| Sıcaklık ayarları | RT 500°C toleransı ±5°C |
| Kaynak basıncı | 1 ~ 20Kg |
| Sıcaklık ayarları | - İki. |
| Çalışma ortamı | 10-60°C,40%-95% |
| Güç kaynağı | AC220V±10% 50HZ,2200W |
| Hizalama modu | CCD + LCD Monitör |
| Besleme modu | Kılavuz |
| Başlatma modu | Başlat düğmesine bas |
| Dönüşüm platformu | Silindir kontrolü, tolerans <0.02mm |
| Termod malzemesi | Molibden alaşımı |
| Termod boyutu | En fazla 60 mm uzunlukta |
| Kaynağı | Çin |
| Sabitleme modu | Özel bir armatür |
| Uygulama | FFC'den PCB'ye, FPC'den PCB'ye, Kablolardan PCB'ye |
| Garanti | 12 ay |
Sıcak çubuk lehimleme makinesi uygulama alanı:
1. Cep telefonu üreticisi
2Dokunmatik ekran üreticisi
3Bilgisayar.
4Yazı makinesi, vb.
