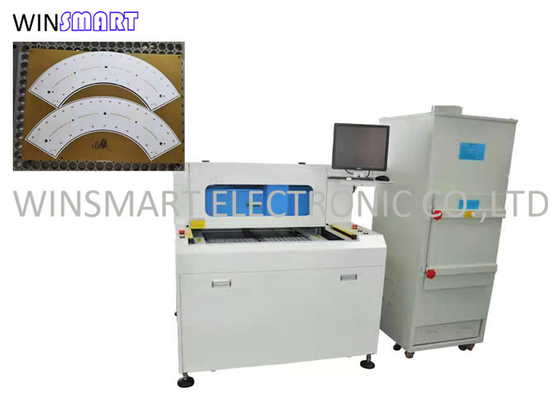

MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici

MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici
3HP Vacuum Cleaning System Printed Circuit Board Router For MCPCB
MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici

Büyük resim :  MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Winsmart
Sertifika: CE
Model numarası: SMTR07
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Fiyat: USD1-100000
Ambalaj bilgileri: kontrplak kasa
Teslim süresi: 5-10 gün
Ödeme koşulları: T/T, L/C, Western Union
Yetenek temini: 100 takım/ay

MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici

Açıklama
PCB Tipi: Sekme PCB'si PCB Malzemesi: FR4, Alüminyum
pcb kalınlığı: 0,8-3,0 mm Makine Durumu: %100 Yeni
Fikstür: 2 Garanti: 1 yıl
Çalışma alanı: 350x400mm Ürün adı: Baskılı Devre Kartı Yönlendirici
Vurgulamak:

60000rpm Baskılı Devre Router

,

3HP Baskılı Devre Router

,

Elektrikli Temizleme Sistemi MCPCB Router

MCPCB için 3HP Vakum Temizleme Sistemi Baskılı Devre Yönlendirici


Baskılı Devre Kartı Yönlendirici Açıklaması:

1. Ürün kalitesini iyileştirin, kesme stresini azaltın ve kesme sırasında talaş hasarını önleyin.
2. Çeşitli kesme yolları düz çizgileri, yayları ve daireleri keserek PCB tasarımı üzerindeki kısıtlamaları büyük ölçüde azaltabilir.
3. PCB kesici yönlendirme makinesinin çalışması basit ve kolaydır ve model değiştirilebilir (Anahtarlama Modeli: program değiştirme, fikstür değiştirme)
4. Otomatik PCB yönlendirici makinesi yüksek kesme hassasiyetine sahiptir.Doğruluk, çeşitli kesme gereksinimlerini karşılamak için ± 0,01 mm'ye ulaşabilir.



Baskılı Devre Kartı Yönlendirici Özellikleri:

1. Ürün kalitesini iyileştirin ve hurda oranını azaltın.
2. Yüksek piksel renkli CCD büyüteç, yardımcı program öğretimi ve düzenleme işlevleri ile daha yüksek doğrulukla donatılmıştır ve simülasyon tek adımda değiştirilebilir.Endüstriyel LCD, net görüntüye ve geniş görüş açısına sahiptir.
3. El tipi öğretim kolyesi ile donatılmıştır.Program düzenleme manuel olarak yapılabilir veya G kodu kullanılarak içe aktarılabilir.Program yapımının zamanını ve doğruluğunu basitleştirmek için pano dizisini içe aktarma, dışa aktarma, kopyalama, düzenleme ve değiştirme işlevlerine sahiptir.
4. Tamamen kapalı, şeffaf güvenlik kapısı, güvenli çalışma ve kolay gözlem.
5. Güçlü toz toplama filtresi ve toz toplayıcı ile donatılmıştır.Yukarı-aşağı emiş yöntemi isteğe bağlıdır ve talaş sorununu temiz bir şekilde çözebilir.



Baskılı Devre Kartı Yönlendirici Özellikler:

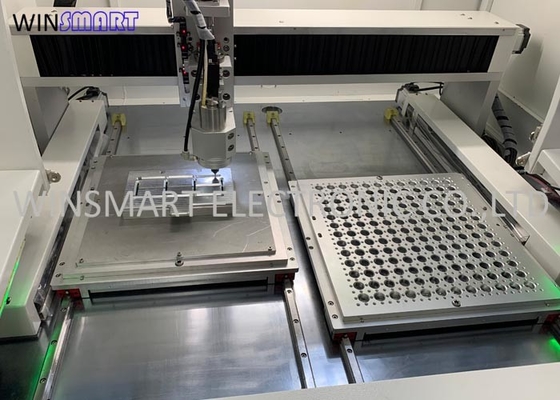

1. Bu PCB yönlendirici, sürekli kesim yapmak için iki kayar tablaya sahiptir.

2. Pürüzsüz kesme kenarı sağlamak için stresi azaltın.
3. İthal motor ve mil gürültüsüz amaç için kullanılır.
4. Opsiyonel olarak üstten ve alttan vakumlu temizleme sistemi mevcuttur.

Baskılı Devre Kartı Yönlendirici Özellikleri:

Boyutlar (G*D*Y) 1150mm*1250mm*1325mm
Ağırlık 750KG
Yükseklik ofseti 60~110mm
Motor tipi Jia Bao serisi
Konumlandırma tekrarlanabilirliği 0,001 mm
Eksen çalışma alanı (maks) 870mm*450mm*50mm
PCB sabitleme standart, uzmanlık
PCB yükleme/boşaltma Manuel
PCB boyutu (maks.) 350*400mm
PCB kalınlığı (maks) 5mm
rijitlik fikstürü Özelleştirilmiş fikstür yapmak
Fikstür sabitleme makine
Güç 40W
Mil 60000rpm/dak
Korumak kendini/rüzgar soğutma
Kesiciyi değiştir uzmanlık
Kesme hızı(maks.) 100 mm/sn
Sürüş hızı(maks.) 3000 mm/sn
kesme hassasiyeti 0,01 mm
vakum gücü 3,5KW AC 380V
Vakum çekül
Güç 2.0KW AC380V
Hava besleme 4-6KG/cm2
program düzenleme Çizgide
işlev düzenleme Çizgi, yay, daire, U eğrisi
Program depolama HDD
Görüş sistemi SONE renkli CCD
freze ofset OTO
vakum kurulumu OTO
gösterge Gösterge Makine durumu
araç kontrolü Otomatik algılama takım ömrü, zaman testinin kullanımı
Motor koruması Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun
motor aşırı yükleme kontrolü Aşırı Yük var, hat normal, düşük voltaj koruma fonksiyonu
Aracın kullanım süresi Otomatik algılama takım ömrü,
Veri istatistiği Ayrı tahta modeli, ayırma sayısı, çeşitli sayma yöntemleri
Hata kaydı Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder
eksen hassasiyeti 0,001 mm
Kesme hassasiyeti 0,1 mm
Çalışma alanı koruması Dört mühürlü koruma ile
Kapı sensörü Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı)


Baskılı Devre Kartı Yönlendirici İşlem Süreci:

1. Ekipmanın normal şekilde açılıp açılmadığını kontrol edin ve ekipmanın sıfırlandığını ve çalışmayı beklediğini doğrulayın.
2. Operatör, PCB kartının yönünü ve pozitif ve negatif yönlerini belirlemeli, PCB kartını özel fikstür üzerine yerleştirmeli, avucunun içiyle hafifçe bastırmalı, PCB kartının yerleştirildiğini doğrulamalı, salmastrayı bırakmalıdır. ve PCB kartının sıkıca kapatıldığından emin olun.
3. Programlanan kesme yolunu ayarlamak için görsel kamerayı kullanın ve kaydetmeyi onaylayın.
4. Başlat düğmesine basın, PCB yönlendirici çalışmaya başlar, elektrikli süpürge, mil, elektrostatik giderme vb. de otomatik olarak başlar ve freze, panoları programlanan kesme yoluna göre ayırır.

5. Tüm montajı ve PCB depaneling işlemini tamamlayın, çalışma tezgahı otomatik olarak çıkacaktır, salmastrayı açacaktır, ayrılan PCB kartının hasar görmediğinden emin olunuz, ürünü manuel olarak çıkarınız, yeni PCB kartını değiştiriniz, salmastrayı kapatınız ve başlata tıklayınız ayırmak için düğmesine basın.
6. Tüm ürünler bitene kadar 4.5 adımını tekrarlayın.
