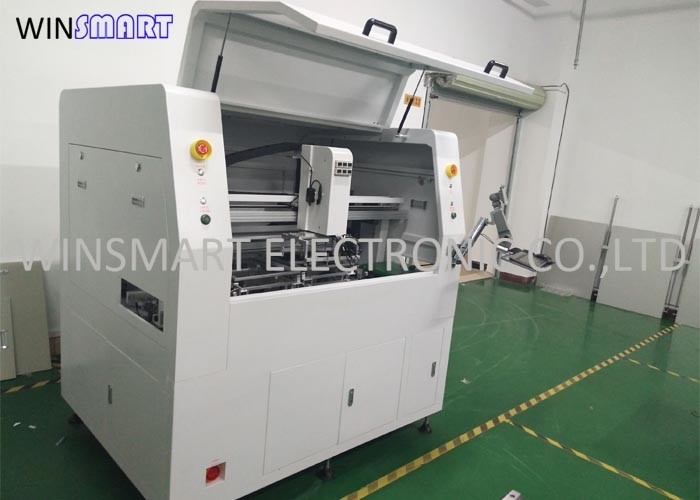

300x350mm Çifte Masa PCB Depaneling için Tam Otomatik Router Makinesi

Tam Otomatik Yönlendirici Makine Giriş:

Bu otomatik yönlendirici makine, özellikle PCBA bileşenlerini ayrı parçalara kesmek için çeşitli endüstrilerde tercih edilir.yönlendirici en fazla 60000 dönüş hızını belirleyebilir ve PCB'lerin hızlı ve doğru kesimi için mükemmeldirRouter otomatik alet değiştirme özelliğine sahiptir ve 0.4-6 mm kalınlığında PCB'leri kesebilir. Aynı zamanda bir elektrikli süpürgenin patlama geçirmez işleviyle de donatılabilir.ESD izleme ve doğru programlama ile, farklı müşterilerin gereksinimlerini karşılayabilir.

Tam otomatik yönlendirici makine özelliği:

Asgari stresle düzensiz şekiller kesebilmekte ve çift çalışma platformları üretim verimliliğini artırmaktadır.Birçok müşteri ayrıca bir "PCB yönlendiricisi makinesi" satın alıp kurmuştu.Üretim hattı ayrıca prosedür ve işlemleri yazmak için operatörleri eğitmeye ve eğitmeye devam ediyor.Orijinal teknolojinin ve insan kaynaklarının yönlendirmesiyle, üretim işlemini kesmeden üretim sürecinde herhangi bir durumu iletişim kurabilir, ele alabilir ve çözebiliriz.Üst ve alt vakum temizlik sistemi farklı müşteri ihtiyaçlarını karşılamak için mevcuttur.

Tam Otomatik Yönlendirici Makine Özellikleri:

Tam otomatik yönlendirici makinesi çalışma akışı:

1OK/NG tampondan PCBA otomatik besleme.

2Süpürme sistemi PCBA'yı seçer ve panelini sol masaya koyar.

3. PCBA kilitleme sistemi tarafından sol masada sabitlenmiş ve depaneling başlamak.

4- Süpürme sistemi PCBA'yı alır ve aynı anda panelli doğru masaya koyar.

5. PCBA kilitleme sistemi tarafından sağ masaya sabitlenmiş ve depaneling başlamak.

6Sol masadan ayrılmış PCBA bittikten sonra, emme sistemi tek levhaları alır ve bir sonraki işleme için düz boşaltma konveyörüne koyar.

7. freze kesicisi sol masa işini bitirdiğinde sağ masa tahtalarını kesmeye başlar.

8PCB atıkları hurda kutusuna atılacak.

9Yukarıdaki adımları tekrarla ve sürekli hareket et.

Tam Otomatik Yönlendirici Makinesi Avantajları:

Tam otomatik denetleme yönlendirici makineleri, elektronik endüstrisinde, basılı devre kartlarını (PCB'ler) panellerden hassas ve verimli bir şekilde ayırmak için kullanılan özel ekipmanlardır.Bu makineler, önceden tanımlanmış yollar boyunca PCB'leri temiz bir şekilde kesmek ve ayırmak için yönlendirme teknolojisini kullanır..

• Hassas Kesme:

  • Otomatik dekantasyon yönlendiricisi makineleri, PCB'lerin önceden tanımlanmış yollar boyunca hassas ve doğru kesimini sağlar ve temiz ve tutarlı ayrımı sağlar.

• Yüksek Aktarım:

  • Bu makineler, çok sayıda PCB'yi hızlı ve verimli bir şekilde işleyebilir, üretim oranını artırabilir ve teslim sürelerini azaltabilir.

• Otomasyon:

  • Otomasyon, el müdahalesi gereksinimini azaltır, bu da süreç verimliliğinin iyileştirilmesine, tutarlılığa ve emek maliyetlerinin azalmasına yol açar.

Tam otomatik yönlendirici makinesi çalışma önlemleri:

1. Kesmeden önce, önce mühendis tarafından düzenlenen programın doğru olup olmadığını doğrulayın. Mühendis daha önce kullanılan programı düzenlediğinde veya çağırdığında, önce önizleme yapın ve kontrol edin.Sol ve sağ çalışma masası programları doğru kontrol ettikten sonra, mühendis önce onay için sol ve sağda bir parça işleyebilir.

2. Dökülecek PCB kartını tesise yerleştirin, direksiyonu ve ön ve arka taraflarını açıkça belirleyin, tesise yerleştirin,ve tahtaya konumlandırma armatürünün konumlandırma sütun koymak, elinizle yerinde olup olmadığını kontrol etmek için hafifçe bastırın, sonra armatürün kapağını kapatın ve sol veya sağdaki yeşil düğmeye basın.Çalışma masası otomatik olarak kesme pozisyonuna girecektir..

3. Yazılımın önizleme düğmesine tıklayın. Düğme kırmızıdır. Kesme konumunun doğru olup olmadığını gözlemleyin. Denetimden sonra, yazılımın dur düğmesine tıklayın. Birkaç saniye sonra,Renk yeşil olacak ve otomatik olarak işleme düğmesine değişecek. Çalışma masası otomatik olarak çıkacaktır. Resmi işleme sırasında, işleme başlamak için yazılımdaki işleme düğmesine tıklayın.

Tam otomatik yönlendirici makinesi yapısı:
