Ürün ayrıntıları:
|
Çalışma alanı: | 600x600mm | kesme yolu: | temassız |
---|---|---|---|
PCB Tipi: | V-kesim, Tab | PCB Malzemesi: | FR4, FPC |
lazer gücü: | 20W | İsim: | Lazer Kesim Ekipmanları |
Vurgulamak: | 20W UV Lazer Kesim Ekipmanı,Sert PCB Lazer Kesim Ekipmanı,Baskılı Devre Kartı Depaneling Makinesi |

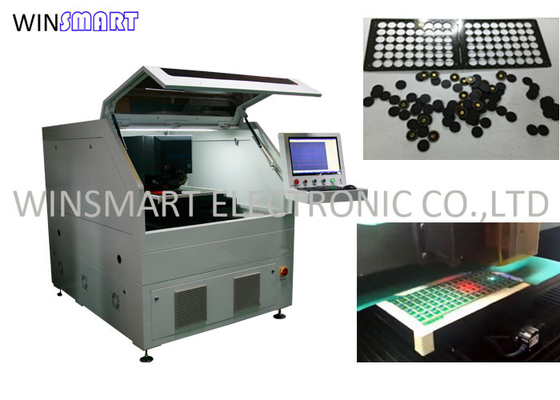

Sert Baskı Devre Kartı 20W UV Lazer Kesim Ekipmanı Stressiz
Lazer Kesim Ekipmanları Açıklaması:
Lazer kesim ekipmanı, V-CUT ve zımba delikleri ile çeşitli PCB devre kartlarını kesebilir ve kapsüllenmiş devre kartlarını ve sıradan optik kartları bölebilir.Yumuşak ve sert kombinasyonlu kartlar, FR4, PCB, FPC, parmak izi tanımlama modülü, kaplama filmi, kompozit malzemeler, bakır alt tabaka ve diğer malzemelerden yapılmış PCB devre kartlarının lazerle kesilmesi ve depaneling edilmesi için uygundur.
Talebe göre, PCB'yi kesmek ve ayırmak için UV ve yeşil lazer kullanılabilir ve V-CUT ve zımba delikleri olan çeşitli PCB devre kartları hassas bir şekilde kesilebilir Ekipman, otomasyonu gerçekleştirebilen otomatik yükleme ve boşaltma kesimini destekler
Lazer Kesim Ekipmanı Özellikleri:
1. Küçük lazer odaklama noktası ve dar çentik ile yüksek performanslı UV / yeşil lazer benimsenmiştir.
2. Tahta kesme işlemi, atıktan kaynaklanan iletimden kaynaklanan devre arızasını önlemek için temiz ve tozsuz olmalıdır.
3. Yapıştırılan PCB kartı doğrudan bölünebilir.Kesim esnasında temas ve zorlama yoktur.
4. Yüksek hassasiyetli iki eksenli çalışma platformu, yüksek hassasiyet ve hızlı hız.
5. Otomatik konumlandırma ve düzeltme için CCD kullanılabilir.
6. İşlem, bilgisayar yazılımı tarafından otomatik olarak kontrol edilir ve yazılım arayüzü, işlem durumunu gerçek zamanlı olarak anlamak için gerçek zamanlı geri bildirim verir.
Lazer Kesim Ekipmanı Özellikleri:
Lazer | Q-anahtarlı diyot pompalı tüm katı hal UV lazer |
lazer dalga boyu | 355nm |
Lazer Kaynağı | UV 20W |
Lineer Motor Çalışma Tezgahının Konumlandırma Hassasiyeti | ±2μm |
PCB Besleme | Manuel |
PCB Boşaltma | Manuel |
PCB Konumlandırma | Fikstür |
Kesme Gerilmesi | 0 |
Lineer Motor Çalışma Tezgahının Tekrarlama Hassasiyeti | ±1μm |
Etkili Çalışma Alanı | 600mmx600mm(Özelleştirilebilir) |
platformu | Mermer |
PCB Malzemesi | FPC ve FR4 |
Gerber İçe Aktarma İşlevi | Evet |
Kesme Yolu | Daire, çizgi, nokta, yay |
İşletim sistemi | 10 kazan |
Tarama Hızı | 2500 mm/sn (maks) |
Çalışma alanı | 40mmх40mm |
Garanti | 1 yıl |
Hizmet | 24 saat çevrimiçi destek, denizaşırı eğitim mevcuttur |
Makine Durumu | %100 YENİ |
Lazer Kesim Ekipmanları Uygulanabilir Endüstri:
Seramik yüzeyler, yumuşak ve sert yapıştırma plakaları, FR4, PCB, FPC, parmak izi tanımlama modülü, kaplama filmi, kompozit malzemeler, bakır yüzeyler vb. gibi çeşitli PCB alt tabakalarını kesmek için uygundur.
