PCB Depaneling Yönlendirici Makinesi

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları

Tüm Kategori

PCB Depaneling Yönlendirici Makinesi

Sıcak Çubuk Lehimleme Makinesi

SMT besleyici arabası

Bizimle İletişim

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Şimdi iletişime geçin

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 takım
fiyat:	USD20000-80000
Packaging Details:	kontrplak kasa
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

çalışma yolu:

Testere bıçağı veya freze kesici

çalışma istasyonu:

PCB Besleme:

Oto ray

Kesme hassasiyeti:

±0,05 mm

PCB Koleksiyonu:

PCB Boşaltma:

Düz bant konveyör veya paletleyici

PCB Bağlantısı:

Freze Köprüsü veya V kesimi

Çalışma alanı:

özelleştirilebilir

PCB Depaneling Router

Yetenek temini:

100 takım/ay

Vurgulamak:

0.05mm PCB Depaneling Router Makinesi

220V 50Hz PCB Depaneling Makinesi

Kesme Hassasiyeti 0.05mm PCB Depanelizer

Product Description

Presizyon 0.05mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları

PCB Depaneling Router Makinesi Tanıtım:

PCB depaneling yönlendiricisi, esas olarak PCBA ile monte edilmiş PCBA panellerinin ayrılması için kullanılır.

Bu PCB yönlendiricisinin iki çalışma iğnesi var, biri testere bıçağı kesimi V kesimi tahtası, diğeri freze kesimi sekmi sekmi tab tahtası.

Ve yüksek hacimli üretim kapasitesini karşılamak için 300mm/s kesme hızı var.

En önemlisi, bu depanelizer, tahtalara monte edilmiş bileşenleri korumak için en düşük kesim gerginliğine sahiptir.

Makine otomatik besleme konveyörü ve ESD çıkış konveyörü / özelleştirilmiş boşaltma tesisi ile birlikte gelir.

Üretici için 5-6 işçi tasarruf ediyor.

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 0

Hem V-CUT hem de TAB tahtaları için iki spindle

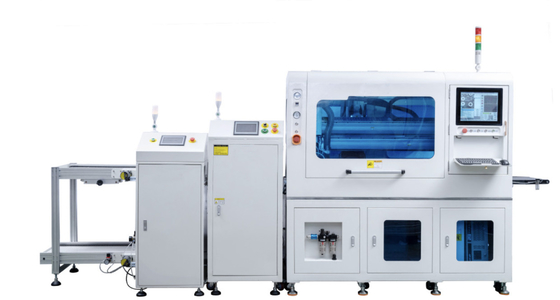

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 1

TAB BOARD'lar için iki spindle

PCB Depaneling Router Makine Özellikleri:

1Ekipman XYZ eksen ve besleme ekseninde, ± 0.01 doğruluk ve iyi toz geçirmezlik etkisi ile yüksek hassasiyetli toz geçirmezlik modülleri kullanılır.

2Besleme yapısı, ürünleri değiştirmek kolay ve güçlü evrenselliğe sahip olan manyetik emiciyi benimser.

3. MARK noktası algılama ve otomatik düzeltme fonksiyonu ile donatılmıştır

4Ürün değişimi için hızlı ve kolay programlama

5Matris programlaması ve kısayol programlaması yapabilir.

6. Tam programların kopyalanması, değiştirilmesi ve genel olarak yer değiştirilmesi için hızlı düzenleme fonksiyonları

7. 2 çalışma masası için farklı programları destekle

8. Araç ömrü yönetimi testi

9. Genel yol optimizasyonu fonksiyonu

10. Rezerv MES portu ve robot portu

11Kendi kendine teşhis.

12Kesicinin kırılmasını tespit etmek.

13. Barkod taraması ve MES arayüzü fonksiyonu

PCB Depaneling Router Makinesi Avantajları:

1. hem V kesimi hem de tab PCBA depaneling için düşük kesim gerginliği.

2. PC ve CCD görüntüleme sistemi, hassas programlama ve işletim için.

3Top toz toplama sistemi tozsuz atölyesi için.

4Yüksek hacimli ürünler için tam otomatik çalışma modu.

5PCB toplama için ayarlanabilir besleme taşıyıcı ve ESD düz taşıyıcı bant.

6Yazılım dostça.

PCB Depaneling Router Makinesi Spesifikasyonu:

Model Numarası	SMTID2
Makine Boyutu	1800 ((L) x 1500 ((W) x 2200 ((H) mm
Voltaj	220V/50Hz
En fazla PCB boyutu	300x300mm (özelleştirilebilir)
PCB kalınlığı	0.4-6mm
Besleme Modu	Otomatik
PCB konumlandırması	Özel bir armatür
Programlama	Görme öğretimi, çevrimiçi programlama
Kırma Döviz	20,000-100,000rpm/min
Soğutma Tipi	Kendini soğutan
Toz toplama modu	En iyi koleksiyon
Kesme Hızı	1-300mm/s
Kesim Doğruluğu	±0,02 mm
Bıçak	0.8-3.0 yönlendirme bitleri, sağ dönme ve testere bıçağı
Tekrarlama Doğruluğu	±0,02 mm
Kontrol Sistemi	Endüstriyel PC
Döner	İsteğe bağlı
Makine Gücü	Toplam 5KW, 3KW elektrikli süpürge dahil
Makine Durumu	% 100 yeni
Garanti	1 yıl
Satış sonrası hizmet	24 saat çevrimiçi destek, denizaşırı kurulum ve eğitim mevcuttur
Programlama	Online, görsel
Otomatik Kalibrasyon Fonksiyonu	İşaret noktasının otomatik kalibrasyonu
Düzenleme Fonksiyonu	Düz çizgi, nokta, kemer, daire
Eksen Konumu Doğruluğu	0.01mm
Kesim hassasiyeti	±0,05 mm
Barkod Taraması	İsteğe bağlı
Sayım Fonksiyonu	- Evet.

PCB Depaneling Router Makine Aksesuarları:

Ürün	Açıklama	Marka	miktarı	Not:
1	Endüstriyel PC	Çin	1
2	Döner ve Sürücü	Çin	1
3	Kamera.	Çin	1
4	Vuruş çubuğu, rehber ray	TBI, HIWIN, SHAC	1
5	Hareket Kartı	Çin	1	6 eksen
6	Sistem	10 kazan.	1
7	Servo motor	Panasonic	1
8	Sensör	OMRON	9
9	Pnömatik bileşenler	AirTAC	3
10	3HP elektrikli süpürge	Çin	1
11	Modül	Çin	6	C5 sınıfı

PCB Depaneling Router Makine Ayrıntılar:

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 2

Çift masalar, çemberler yüksek hacimli üretkenlik için her zaman çalışıyor.

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 3

Otomatik genişlik ayarlama PCB besleme rayı.

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 4

Otomatik alet değişimi fonksiyonu, 5 bit depolama.

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 5

SycoTec spindle 4033 tab boardlar için kullanılır, maksimum 100.000 rpm.

Presizyon 0.02mm PCB Depaneling Router Makine Kesme Tab ve V kesimi Taşları 6

Otomatik PCB boşaltma için ESD düz bant taşıyıcı.

PCB Depaneling Router Makine Uygulamalar:

PCB yönlendirici makineleri, tüketici elektroniği, otomotiv, tıbbi, havacılık ve endüstriyel otomasyon da dahil olmak üzere endüstrilerde elektronik üretiminde gereklidir.verimli, ve düşük stresli PCB desantasyonu, modern elektronik uygulamalar için yüksek kaliteli ürünler sağlar.

Bizi seçmek için nedenler:

1Erken: Otomasyon alanında 20 yıllık bir geçmişimiz var, yüzlerce müşteriden olgun vakalar var.

2.Durumlu: Aletlerin ana bileşenleri ithal edilir.Alet ağırlığı 700kg'den fazla.Automasyon endüstrisindeki en olgun üretim teknolojisine hakim olun.

3Profesyonel: Otomasyon endüstrisinde bir referans haline gelen patentli teknolojilerimiz var.

4Hızlı: Müşteri talepleri için 1 saatlik yanıt.

2 saat sonra bir çözüm buluruz.

3 saat içinde sorunu gidermek için müşterilere yardım etmek için siteye varmak.
