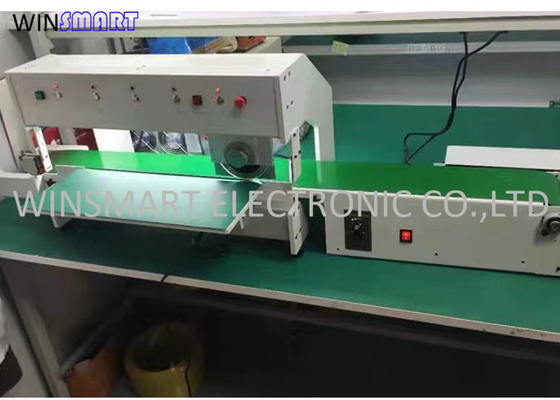

1300mm Panolar İçin Otomatik ESD Konveyör V Cut PCB Depaneling Makinesi

1300mm Panolar İçin Otomatik ESD Konveyör V Cut PCB Depaneling Makinesi

ESD Konveyörlü Otomatik V-Cut PCB Ayırma Makinesi

V-Cut PCB Ayırma Makinesi Giriş:

1. Bölme modu ayar düğmesi

2. Güç göstergesi ve kaynağı

3. Plaka hareket düğmesi

4. Yüksek/düşük hız anahtarı

5. Acil durdurma düğmesi

6. Yan plaka

7. Alt bıçak

8. Üst bıçak

9. Üst bıçak yükseklik ayar düğmesi

10. Üst bıçak tutucu

11. Üst bıçak bölmesi ve alt bıçak bölmesi

12. Kaldırma platformu ayarlama cihazı

13. Güvenlik ışık perdesi cihazı

V-Cut PCB Ayırma Makinesi Açıklaması:

V-cut PCB ayırıcı ayrıca PCB kesici olarak da adlandırılır.Yeni tip bir lineer/dairesel kesici tasarımı benimser ve mikro kesme gerilimi kesme vuruşunu bir seferde tamamlar.Kesici, V oluklu PCB'yi kesmek için uygundur.Tahta hareket etmez ve kesme bıçağı ileri ve geri hareket eder.Kayma gerilimi azalır ve ürünün potansiyel kalite riski azalır.Kesme makinesi yüksek hız çeliğinden yapılmıştır ve tekrar tekrar kullanılabilir.Şimdi PCB kesicinin stres etkisinden bahsedelim.

V-Cut PCB Ayırma Makinesiparametreler:

1. Voltaj: 220/110V, 50/60Hz

2. Güç: 250W

3. Üst Motorlu Dairesel Bıçak : Çap 125mm;kanat açısı : 26-28°

4. Alt Doğrusal Bıçak uzunluğu: 400/600/900/1300mm

5. Ayırma Uzunluğu : 0-100-200-300-400-1300mm

6. Dış Boyut: bıçak uzunluğuna göre

7. Ağırlık : bıçak uzunluğuna göre

8. Paket: Tahta Sandık

V-Cut PCB Ayırma MakinesiÖzellikler:

1. Bıçak hareketli tip PCB kesme makinesi için üst dairesel bıçak ve alt doğrusal bıçak benimsenmiştir.PCB kartı alt bıçağın üzerine yerleştirildiğinde, anahtara basılır ve üst dairesel bıçak yatay olarak ayar noktasına hareket eder, yani PC kartı kesilip ayrılır, kesim düşmez ve kesi düz.

2. Dairesel kesici, gerilimi tamamen azaltabilen ve kaynak noktasının çatlamasını ve parçaların kırılmasını önleyebilen yürüyerek bölünebilir.

3. Lehimlemeden sonra, birden fazla parçayı birbirine bağlayan bozuk PCB kartı genellikle devreye zarar verir veya elektronik parçaları kırar.Bu makineyi kullanmak hasarı önleyebilir ve iş verimliliğini ve kalitesini artırabilir.

4. Makine, açıldığında kendiliğinden kilitlenebilen ve hassas kesim ve konumlandırma yapabilen bir kademeli motor tarafından tahrik edilir.DC ve AC motorların belirli bir süre çalıştıktan sonra atalet nedeniyle hareket noktalarının değişmesi sorununu çözer.

5. V-cut PCB kesici makinesi, güvenlik koruması için kızılötesi ışık perdesi anahtarını kullanır.Eller veya yabancı cisimler bıçak hareket alanında olduğunda, makinenin yüksek hızda ve güvenli çalışmasını sağlamak için makine çalışmayı hemen durduracaktır.

6. Kesme hızı yüksek veya düşük olarak ayarlanabilir.Yüksek hız 200 mm/sn'ye kadar çıkabilir ve takım hareketi, PC kartının uzunluğu ile birlikte herhangi bir ileri durma noktasında ayarlanabilir.

7. Oyun parkında gölge ortamda çalışma hatalarını önlemek için makinenin üst ucunun alt kısmı flüoresan lamba ile donatılmıştır.

8. PCB kesme makinesinin üst ve alt bıçakları, son derece dayanıklı ve tekrar tekrar taşlanabilen ithal yüksek hız çeliğinden yapılmıştır.

V-Cut PCB Ayırma Makinesi Özellikleri:

V-Cut PCB Ayırma Makinesi Günlük Bakım:

Makinenin kullanımı sırasında bakım çalışmaları oldukça basittir.Makineyi temiz tutun ve üst ve alt bıçaklara düzenli olarak pas önleyici gres sürün.Makine hassasiyetini sağlamak için çalıştırma ve bakımdan sorumlu bir kişi atayın.Yüksek veya düşük sıcaklıkta kullanmayın veya saklamayın
