Ürün ayrıntıları:
|
| Renk: | Beyaz | PCB Malzemesi: | FR4, Alüminyum |
|---|---|---|---|
| PCB Kalınlığı: | 0,8-3,0 mm | Fikstür: | Özelleştirilmiş |
| Kesme hassasiyeti: | ±0,05 mm | Maksimum PCB boyutu: | 300x340mm |
| Başvuru: | Freze Eklemleri PCB Ayırma | Ürün adı: | Yönlendirici Devre Kartı |
| Vurgulamak: | Visual CCD PCB Depaneling Router Makinesi,3.0mm PCB Depaneling Router,Visual CCD Depaneling Machine PCB |
||

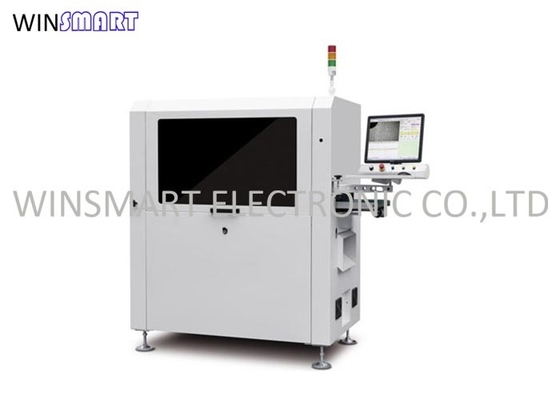

Visual CCD Otomatik PCB Depaneling Yönlendirici Makinesi Penceresi 10
Win 10 Görsel CCD Otomatik PCB Depaneling Makinesi Yönlendirici Devre Kartı
PCB Router'a Genel Bakış:
Bu makine, manuel müdahale olmaksızın tam otomatik hat içi yönlendiricidir, ön uç, panel otomatik beslemesini gerçekleştirmek için PCB yükleyiciyi veya müşterinin test hattını (ATE) bağlayabilir.Çalışma prensibi eski nesil çevrimdışı makinelerle aynıdır: PCBA'yı panelden son derece küçük bir gerilim olmadan ayırmak için yüksek hızlı ana eksen kullanılır, bu da kesme doğruluğunu ve temizliğini sağlar.
PCB Yönlendirici Özellikleri:
1. Yüksek hacimli üretim için tam otomatik.
2. Hassas kesim için PC ve CCD görüş sistemi.
3. Telafi ve toz toplama ile programlama.
4. PCB yüzeyini ve atölyeyi temiz hale getirmek için alt kesme ve elektrikli süpürge sistemi.
5. Farklı ürün türleri için esnek, özelleştirilmiş model mevcuttur.
PCB Yönlendirici Spesifikasyonu:
| Model numarası | SMTIR811 |
| Makine Boyutu | 1500(U)x850(G)x1600(Y)mm |
| Makina ağırlığı | Yaklaşık 800kg |
| Maksimum PCB Boyutu | 260x340mm (standart) |
| PCB Kalınlığı | 0,4-6 mm |
| İletim Yüksekliği | 900±50mm |
| İletim Yönü | Sol -> Sağ |
| Ulaşım Hızı | 1500 mm/sn |
| Besleme Modu | Bölüm tipi nakliye kılavuz rayı |
| Ray Genişliği Ayarı | Manuel |
| İletişim Sinyali | KOBİ |
| PCB Konumlandırma | Fikstür konumlandırma |
| Toplama Sistemi | Vakum |
| Kesme Mili | SycoTec 60000rpm/dk(standart) |
| Soğutma Tipi | kendinden soğutma |
| Otomatik Takım Değiştirme | İsteğe bağlı |
| Kırma Bıçağı Kontrolü | Evet |
| Kesme Hassasiyeti | ±0,01 mm |
| Yönlendirme Biti | 0,8-3,0 Çap, sağa dönüş |
| Tekrar Doğruluğu | ±0,02 mm |
| Koordinat Hareket Hızı | 1000 mm/sn |
| Boşaltma Modu | ESD Kemeri |
| Atık Toplama Yolu | Çöp Dolabı Toplama |
| Prosedür Programlama | Görsel Olarak Gerber Çizim Alma/Düzenleme Programı |
| Hava besleme | 5-8kg/cm2 |
| Güç kaynağı | AC380V, 50/60Hz, 3KW |
PCB Yönlendirici Özellikleri:
1. Kırık bıçak tespiti
2. Tahtayı vakumlayın ve yerleştirin
3. Alt kesim
4. Çift kesim istasyonu
5. Otomatik üretim modu
6. Özel durum istatistik fonksiyonu ile müşterinin yönetim sistemi-ERP arasında bağlantı.
7. Otomatik takım değiştirme, elektrikli süpürgenin patlamaya dayanıklı işlevi ve hava hacmi izleme ile donatılabilir.
PCB Router Yüksek Güvenilirlikli Kesme Sistemi
60000RPM ve otomatik takım değiştirici ile Almanya SycoTec yüksek hızlı işmili seçilebilir.
PCB Router Dostu İşletim Sistemine Sahiptir:
Windows 10 işletim sisteminin tam mülkiyet hakları, G/Ç bağlantı noktaları bakımının makul düzeyde kullanıcı dostu çalışmasına olanak tanır.
PCB Yönlendirici Süper Görüş Sistemi:
Alman Imagining endüstriyel kamerasından oluşan hassas bir makine görsel sistemi, yüksek stabilite ve bozulma önleme kapasitesine sahip, tüm makine kalibrasyonu, dengeleme ve konumlandırma işlevlerini destekler.
PCB Router Yüksek Güvenilirlik Emici Cihaz:
Üniversal enayi tahtaları alıp takmak için daha esnektir ve maliyeti daha düşüktür.
Kompozit Boşaltma Sistemi:
Taşımak için ESD anti-statik kayış kullanın.Atıklar yaya olarak taşınmaktadır.
Yüksek Güvenilirlikli Besleme Sistemi:
ESD bantlı besleme panoları, daha fazla yerden tasarruf sağlar ve yönlendirici makineyi küçültür.
PCB Yönlendirici SSS:
1.A: Yönlendirme bitinin ömrü nedir?
S:150-300 metre.
2.A: Bu model Alüminyum PCB panolarını kesebilir mi?
S: Evet, yapabilir.
3.A: Peki ya PCB konumlandırma?
S: Konumlandırma için özelleştirilmiş jig kullanın.
4.A: Hat içi PCB yönlendirici için iş mili nedir?
S: Almanya SycoTec 4025.
5.A: Nasıl paketlenir?
S: Yönlendirici ve temizleyici, vakumdan sonra ayrı tahta sandık içinde paketlenir.
6.A: Yerinde kurulum ve eğitim mevcut mu?
S: Evet, mevcut.
7.A: Teslimat şartlarınız nedir?
S: Fabrika teslimi, FOB, CIF, CIP, DDU, DDP vb. kabul ediyoruz.
