Ürün ayrıntıları:
|
| Ağırlık: | 130kg | Boyut: | 780x300x450mm |
|---|---|---|---|
| V Puanlama Derinliği: | 1/3 PCB Kalınlığı | Bıçak ağzı: | 330mm |
| Bıçak tipi: | Doğrusal Bıçak | İsim: | V-Cut PCB Depaneling Makinesi |
| Vurgulamak: | Silindir V Kesim PCB Depaneling Makinesi,330mm V Kesim PCB Depaneling Makinesi,330mm PCB V Kanal Kesme Makinesi |
||

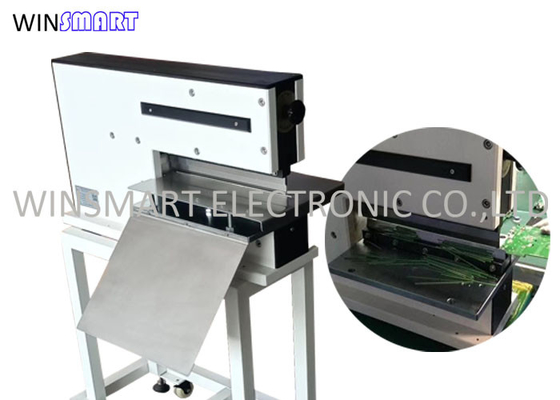

Silindir Tahrikli V-Cut PCB Depaneling Makinesi 330mm Kesme Uzunluğu
V-Cut PCB Depaneling Makinesi Geliştirme:
PCB depaneling makinesi, PCB'nin sürekli kesilmesi sürecinde kullanılan bir makine türüdür.Geleneksel elle katlamanın kalitesi kontrol edilemezken, katlama personelinin iş güvenliğinde de gizli tehlikeler vardır.Bununla birlikte, manuel katlamanın eşit olmayan kuvveti ve katlamanın açısı ve konumu arasındaki fark nedeniyle, PCB elektrik devresi, parçalar ve kalay raylar hasar görür, bileşenler düşer, bakır folyo deformasyonu ve plaka düşer ve diğer kısa ömür ve olumsuzluklar fenomenler.
V-Cut PCB Depaneling Makinesi Özellikleri:
1. Pnömatik tahrikli, elektrikli hibrit tasarım, çift düz bıçak kesimi, hassas SMD sacı, alüminyum devre kartını bölmek için uygundur.
2. Her kalınlıktaki PCB için uygundur, kesme tahtası darbesi 2 mm'den azdır, operasyonel güvenlik endişesi yoktur.
3. Kalay çatlamasını önlemek ve hassas parçaların hasar görmesini önlemek için tahtayı keserken oluşan iç gerilimi 180μST'nin altına düşürün.
4. V oluğunun kenarını kesin ve parçanın genişliği 0,3 mm, yüksekliği 50 mm'dir.
5. Pürüzsüz kenar kesimi için düşük kesme gerilimi.
6. Ayak pedalı kontrolü kesme hızı.
V-Cut PCB Depaneling MakinesiŞartname:
| Modeli | SMTPPD2 |
| Makine Ölçüsü | 720x300x440mm |
| Maksimum Kesme Uzunluğu | 330mm |
| PCB Malzemesi | FR4, MCPCB, CEM, Bakır Levhalar |
| Hava basıncı | 0.4-0.7MPa |
| PCB Kalınlığı | 0,3-3,5 mm |
| Bıçak Tipi | Doğrusal |
| Bıçak Miktarı | 2 adet |
| Bıçak Malzemesi | yüksek hız çeliği |
| Test raporu | Tedarik edilen |
| Güç | 110/220V |
| Makina ağırlığı | 130kg |
V-Cut PCB Depaneling Makinesi Detayları:
1. İki doğrusal bıçak tasarımı.Daha düşük kesme gerilimi, 300 gerilmeden daha az hassas tahtalar için katı gereklilikleri karşılayın.
2. Maks. 2 mm bıçak açıklığı, güvenli üretim için operatörün parmaklarının giremeyeceğinden emin olun.Döndürme düğmesiyle bıçak boşluğunu ayarlamak kolaydır.
3. Gürültüsüz ve tozsuz.Conter işlevi, bıçak keskinliğini kontrol etmeyi hatırlatmak için kesme sürelerini gösterir.Bıçak 2-3 kez yeniden bilenebilir.
SSS:
S: Bıçağın kullanım ömrü nedir?
A: 100.000-300.000 kesme süresi, PCB malzemesine bağlıdır.
S: Mevcut PCB Malzemesi nedir?
C: FR1, FR4, CEM, MCPCB.
S: PCB kalınlığı nedir?
C: 0,4-3,5 mm
S: Kesme hızı nedir?
C: Ayarlanabilir, 0-400 mm/sn.
