Ürün ayrıntıları:
|
Sürmüş: | Pnömatik | Test raporu: | Tedarik edilen |
---|---|---|---|
Çalışma İnme: | 200*300mm(Çift Tabla) | programı: | limit yok |
Program Modu: | bilgisayar | Tekrarlanabilir Hassasiyet: | ±0,05 mm |
Masa: | 2 | İsim: | PCB Tutkal Dağıtım Makinesi |
Vurgulamak: | PCB Tutkal Dağıtım Makinesi,CCD Görsel Kontrol Tutkal Dağıtıcı,SMT Tutkal Dağıtım Makinesi |

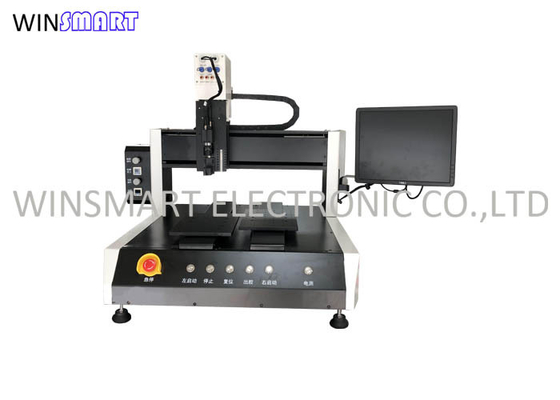

Hassas SMT Dağıtımı için CCD Görsel Kontrol PCB Tutkal Dağıtım Makinesi
PCB Tutkal Dağıtım Makinesi Genel Bakış:
PCB gule Dağıtım makinesi, hassas dağıtım işini tamamlamanın yanı sıra, farklı tutkal renkleri varsa, dağıtım için dağıtım yolunun kontrolü yoluyla da olabilir, o zaman desenden nokta tutkalı da güzel bir etkiye sahiptir.Dağıtımı otomatikleştirmek için PCB otomatik dağıtım makinesini kullanırken dikkat edilmesi gereken birçok sorun vardır.Birincisi, tutkal probleminin viskozitesi, tutkal viskozitesinin yeterli olmaması, paketin sağlam olmamasına neden olur, tutkal oranı çok büyüktür ve arkadan çekme olgusu olacaktır.İkincisi, yapıştırıcı kabarcıklarının ortadan kaldırılması da paketleme işlemlerinden önce zorunlu bir derstir, operatörlerin ve paketleme ekipmanı teknolojisinin birlikte çalışmasına ihtiyaç vardır.Şu anda, piyasadaki PCB otomatik dağıtım ekipmanı bu sorunu çok iyi çözebilmiştir.
PCB Tutkal Dağıtım Makinesi Özellikleri:
Bu makine, hassas dağıtım ve kaplama için uygun olan CCD görsel konumlandırma sistemine sahip bilgisayar kontrollüdür.
Güvenilirliği ve doğruluğu sağlamak için makineyi oluşturmak için yüksek kaliteli parçalar da kullanıyoruz.
Standart makine, çok eksenli tasarıma sahip servo motor ve vidalı sürücüyü benimser.
Yüksek hacimli üretim kapasitesini artırmak için çift tabla.
Farklı dağıtım malzemelerine göre pnömatik enjeksiyon/piezoelektrik/vida/AB kauçuk valf kullanılır.
Masaüstü tasarımı az yer kaplar.
En önemlisi makine maliyetinin ekonomik olmasıdır.
1. Bilgisayar kontrolünü, Windows işletim sistemini, arıza sesini ve ışık alarmını ve menü ekranını benimsemek
PCB Tutkal Dağıtım Makinesi Özellikleri:
Modeli | SMTDR6 |
Çalışma alanı X/Y/Z(mm) |
200*400, İkili Tablolar |
azami yük Y ekseni/Z ekseni |
10kg/5kg |
Hareket hızı X&Y/Z(mm/sn) |
0,1-800/500 |
Revolüsyon | 0,01 mm/Eksen |
tekrarlanabilirlik | ±0,01 mm/Eksen |
Program kapasitesi | Limit yok |
Veri depolama türü | PC Windows 10 |
Kaplama Kapasitesi | 30cc |
Görüntülemek | LCD |
eksen sayısı | 4 |
Programlama yöntemi | Görsel programlama |
Valf memesi temizleme cihazı | İsteğe bağlı |
Kapak | Farklı uygulamalar için farklı valfler mevcuttur |
Garanti | 1 yıl |
Tablolar | 2 |
işletim sistemi | Windows 10 |
Yazılım | Arkadaşça |
Programlar | Limit yok |
Kamera | Evet |
Güç | AC110V/220V |
Çalışma Tem. | 5-50 ℃ |
Güç Oranı | 2.5KW |
Hava basıncı | ≥ 0,65Mpa |
vana miktarı | 1(standart) |
Çalışma Nemi | %20-90 yoğunlaşma yok |
Boyut (G*D*Y)mm |
950*850*850 |
Ağırlık (kg) | 150 |
