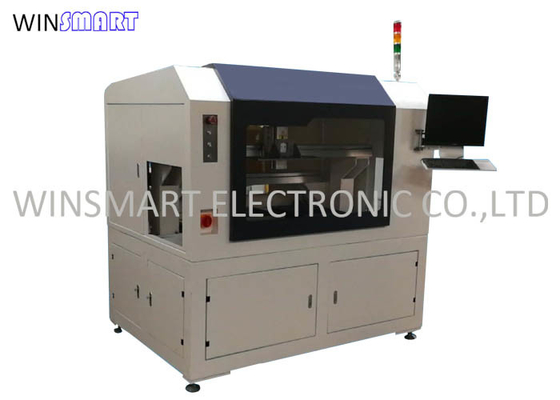

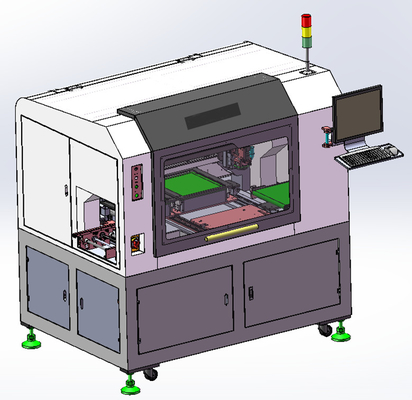

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 set
fiyat:	USD20000-80000
Packaging Details:	Plywood kapak
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Menşe yeri:

Sertifika:

PCB Besleme:

PCB Boşaltma:

Mil Hızı:

100,000RPM

PCB Konumlandırma:

Özel Fikstür

Çalışma masası:

mil miktarı:

Çalışma alanı:

300x300mm, özelleştirilebilir

Kesme hassasiyeti:

±0,05 mm

Yönlendirme biti:

0,8-3,0 mm

Çift Mil PCB Depaneling yönlendirici

Yetenek temini:

100 takım/ay

Vurgulamak:

Çift Masa PCB Depaneling Router Makinesi

100 000 RPM PCB Depaneling Router Makinesi

Inline PCB Depaneling Router Makinesi

Product Description

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM

Çifte Spindle çifte masa PCB Router Özelliği:

1Ekipman XYZ eksen ve besleme ekseninde, ± 0.01 doğruluk ve iyi toz geçirmezlik etkisi ile yüksek hassasiyetli toz geçirmez modüller kullanılır.

2Besleme yapısı, ürünleri değiştirmek kolay ve güçlü evrenselliğe sahip olan manyetik emiciyi benimser.

3. MARK noktasını algılama ve otomatik düzeltme fonksiyonu ile donatılmıştır

4Ürün değişimi için hızlı ve kolay programlama

5Matris programlama ve kısayol programlama yeteneği.

6Tam programların kopyalanması, değiştirilmesi ve genel olarak yer değiştirilmesi için hızlı düzenleme işlevleri

7. 2 çalışma masası için farklı programları destekler

8.Alat ömrü yönetimi testi

9. Genel yol optimizasyonu fonksiyonu

10.MES bağlantısı ve robot bağlantısı

11. Keskin kırık tespit fonksiyonu

12.Isteğe bağlı barkod tarayıcısı ve otomatik alet değişimi fonksiyonu

Çifte Spindle çifte masa PCB Yönlendirici Özellikleri:

Kategoriler	Açıklama		Parametreler
Tanımlama sistemi	Otomatik bulma işaretleri		Renkli görüntü araması ve lokalizasyonu
	Kamera.		0.008mm/piksel çözünürlüğü olan ithal renkli kamera
	FOV boyutu		6*5mm
	Işıklandırma		Dairesel yapı, beyaz ışık kaynağı
	Görüntü işleme hızı		Ekran işleme süresi<300ms/FOV
Mekanik sistem	Antistatik önlemler		ESD fırçası
	PCB boyutu		300x450mm
	Kesme hassasiyeti		±0,05 mm
	Kesme hızı		0-200mm/s
	PCB kalınlığı		0.5-3.0mm
	Araç denetimi		Alet kırılmış ve değiştirme uyarısı
	XYZ platformu	Sürükleniyor	Servo motor, hareket modülü, hassas vida ve rehber ray
		Döner hızı	En fazla 100.000 RPM
		Tekrarlanabilirlik	±0,01mm
		Hareket hızı	1000 ms/s
İşletim sistemi	Operasyon sistemi		10 kazan.
	Bulma		Otomatik başlatma algılama fonksiyonu
	Otomatik Kesme Yazılımı	Özellik	İşleme verileri CCD ile öğrenebilir
		Arayüz	Grafik üretim ve işleme verileri
	Mark	En yüksek işaret noktası	2 puan
		Tanıma hızı	<0,5 saniye/ işaret
Kontrol sistemi	PC		PC
	Görüntüle		17 ′′ LCD
Diğerleri	Ağırlık		800 kilo.
	Güç kaynağı		AC 220V, 50Hz
	Havalandırma		> 4,5 kg/cm3
	Gürültü		75±5dB ((A)
	Renk		Beyaz

Çifte Spindle çifte masa PCB yönlendirici parametreleri:

1- Çalışma masası: iki

2PCB boyutu ((L*W*H(mm)): 50*50*0.3-300*300*3.0

3. Spindle: SycoTec 4033AC-ESD, en fazla 100000 rpm

4Routing bit çapı:0.8-3.0mm

5. PCB boşaltma:Yatay kemer

6Kesim yörüngesi: düz çizgi/dökme/dönem/L şeklinde/U şeklinde/kare

7.CCD konumlandırma: 5 milyon piksel

8.MES,bağlantı:API,Fonksiyon: Süreç denetimi ve ürün tranziti

9- Statik eliminatörü ayarlayın.

10- Kırık bıçak tespiti.

11*Kırıcı distansının izlenmesi

12. MARKALAR: Bakır, teneke kaplama (Koaksiyel Işık Kaynağı)

13Toplama: Bağımsız emme, alt emme tüm platform emmesi olarak, kesildikten sonra tahta yüzeyinin tozsuz olmasını sağlar

14Ekipmanın alt kısmının yerden yüksekliği ≥ 100 mm'dir (alt kablo olukları)

15Kesme hassasiyeti: ≤±0,05mm

16Tekrarlanabilirlik: ≤±0,01mm

Çifte Spindle çifte masa PCB Router Ayrıntılar:

1Genişliği farklı tahtalara göre otomatik olarak ayarlanır.

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM 0

2Y eksenli kurum yüksek hassasiyetli tamamen kapalı modülleri, çift Y eksenli hareketi, iyi toz önleme etkisini ve ± 0'a kadar bir doğruluğu benimser.02Düzme mekanizması, kesim sırasında ürünün hareket etmesini önlemek için tamamen otomatik bir basınç plaka fonksiyonuna sahiptir.

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM 1

3Bağımsız çift spindle, tek spindle'den 1.5 kat daha verimlidir.

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM 2

4Bu PCB düzenleme yönlendiricisi makinesi endüstriyel elektrikli süpürge ile birlikte geliyor.

Çift Dönerli Çift Masali PCB Dönüştürme Router Makinesi Max 100,000 RPM 3

Çifte Spindle çift masa PCB Router Ana aksesuarlar:

Ürün	Açıklama	Marka	Not:
1	Servo motor ve sürücü	Panasonic
2	Silindir, solenoid valfi	SMC, AirTAC, FESTO
3	Bilgisayar	Endüstriyel PC
4	Fotoelektrik anahtarı, sınır anahtarı, yakınlık anahtarı	Omronsick
5	Çubuk çubuğu	TBIHIWINTHK
6	Demiryolu	HIWIN/PMITHK
7	Kontaktorlar ve hava anahtarları gibi elektrikli bileşenler	CHINT
8	Döner	SycoTec
9	Temiz	Yüksek güçlü endüstriyel elektrikli süpürge
